【エコノミーシリーズ】 RoHS対応 タイミングプーリ S2M 固定寸法タイプ

【エコノミーシリーズ】 RoHS対応 タイミングプーリ S2M 固定寸法タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
520円 ～ 1,550円
税込価格
572円 ～ 1,705円

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フ...

詳細情報を確認する

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定130件の候補があります。

Loading...

外形図・規格表

特長
RoHS対応・寸法フリー指定　でさらに選びやすくなったエコノミーシリーズタイミングプーリが発売開始！（商品ページはこちら）

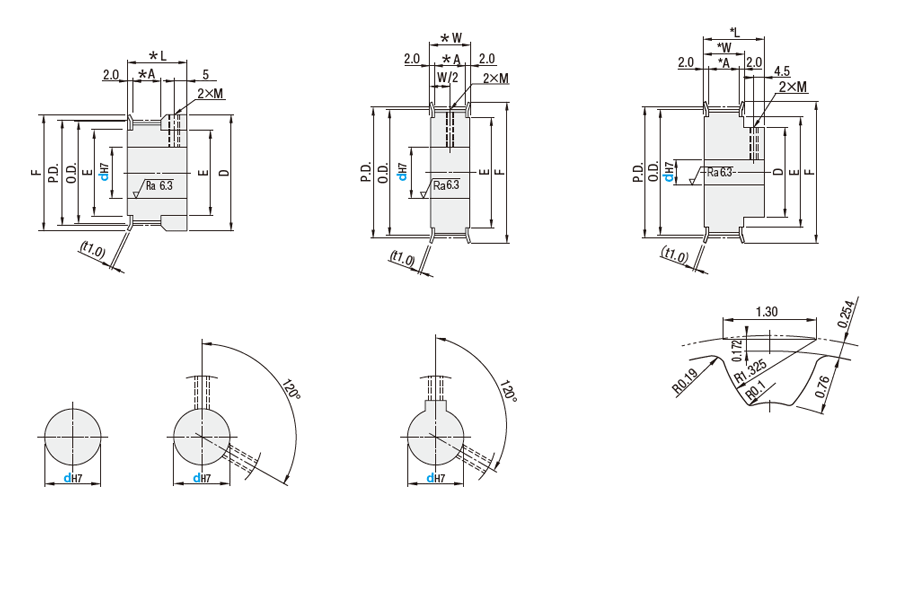

外形図
プーリ形状
K 形状
A 形状
B 形状 軸穴仕様
H  丸穴
P 丸穴＋タップ 標準歯形
N 新JISキー溝＋タップ[ ! ]A形プーリの場合は山を避けるため
  タップ穴が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
  ありません。
[ ! ]A形プーリはタップ穴なしです。
[ ! ]A形プーリの場合は山を避けるため
  タップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。 （ピッチ:2.0mm）

[ M ]材質[ S ]表面処理
プーリフランジ
アルミ合金アルミ合金白アルマイト
[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理がつかない場合があります。

■タップ穴寸法表　（軸穴規格：P・N）
dH7
軸穴内径		2×M
(並目)		付属品
セットスクリュ−
3～5M3M3×3
6～22M4M4×3

■ベルト呼び幅・寸法　（*印参照）
mm呼び
S2M040S2M060S2M100
A5711
W91115
L171923
規格表
注文例   型番ープーリ形状ー軸穴仕様・軸径
 CーHTPA14S2M040ーKーH3
■H（丸穴）【A形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.EF
Type歯数種類・呼び幅d
S2M040S2M060S2M100
C－HTPA14S2M040
S2M060
S2M100		AH
(丸穴)		－4    －8.48.91612
1645   5   －9.6810.19814
20456  56  6 12.2212.731016
23－ 5   －14.1314.641118
24－ 5 78－14.7715.281320
25 5  45   －15.4115.921320
28   8－－17.3217.831420
30－－ 818.5919.11420
32－  －   819.8620.371625

【Ｋ形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.EF
Type歯数種類・呼び幅d
S2M040
C－HTPA14S2M040KH
(丸穴)		3 8.48.91612
20 512.2212.731016

■P（丸穴＋タップ）【Ｋ・B形状】
型番プーリ形状軸穴
仕様		軸径O.D.P.D.DEF
Type歯数種類・
呼び幅		d
S2M040S2M060S2M100
C－HTPA14S2M040
S2M060
S2M100		KP
(丸穴＋タップ)		 4    34    －8.48.9112612
16  5    45   5   9.6810.1914814
18 45    45   5   10.9511.4614814
203456    56  56  12.2212.73161016
22－  5   －13.514.01181118
24  5 7   566.35 566.35 14.7715.28201320
25－－  6.35 15.4115.92201320
26  5  8     8 6 816.0416.55221422
30  5  8  5  8 6 818.5919.1221422
32B   6    5   －20.3719.86121625
36－－   822.4122.92141828
40－－   824.9625.46182030
44  5   －－27.528.01202332
48－   66.35 －30.0530.56202535

【A形状】
型番プーリ形状軸穴
仕様		軸径O.D.P.D.EF
Type歯数種類・
呼び幅		d
S2M040S2M060S2M100
C－HTPA32S2M040
S2M060
S2M100		AP
(丸穴＋タップ)		456810   456810  56810  19.8620.371625
364 68       8     8   22.4122.921828
40 5   12    681012  6  12 24.9625.462030
44   8 1213  56      8  1427.528.012332
48－ 5     －30.0530.562535
50－－  810  31.3231.832535
60 5     22－－37.6938.23244
72－   8  20－45.3345.843850

■N（キー溝＋タップ）【A形状】
型番プーリ形状軸穴
仕様		軸径O.D.P.D.EF
Type歯数種類・
呼び幅		d
S2M040S2M060S2M100
C－HTPA32S2M040
S2M060
S2M100		AN
(キー溝＋
タップ)		8 8   8   19.8620.371625
34 10－8   21.1421.651625
36－8    10  22.4122.921828
40－ 10  －24.9625.462030
44－8   －27.528.012332
48－   15  14 30.0530.562535
50－   15－31.3231.832535
60－  12    1937.6938.23244

【B形状】
型番プーリ形状軸穴
仕様		軸径O.D.P.D.DEF
Type歯数種類・
呼び幅		d
S2M060S2M100
C－HTPA40S2M060
S2M100		BN
(キー溝＋タップ)		8 824.9625.46182030
50 10－31.3231.83202535
60－837.6938.2303244

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数￥基準単価
S2M040S2M060S2M100
H穴P穴N穴H穴P穴N穴H穴P穴N穴
A
形状		K
形状		A
形状		B・K
形状		A
形状		B
形状		A
形状		K
形状		A
形状		B・K
形状		A
形状		B
形状		A
形状		K
形状		A
形状		B・K
形状		A
形状		B
形状
14－520－650－－580－－720－－－－－－－－
16550－－695－－600－－750－－－－－1,200－－
18－－－725－－－－－790－－－－－940－－
20570600－750－－610－－1,090－－750－－1,300－－
22－－－－－－－－－850－－－－－－－－
23－－－－－－630－－－－－－－－－－－
24－－－790－－630－－870－－－－－1,030－－
25580－－－－－640－－－－－－－－1,030－－
26－－－820－－－－－905－－－－－1,080－－
28590－－－－－－－－－－－－－－－－－
30－－－870－－－－－940－－800－－1,120－－
32－－760880870－－－8309701,240－800－980－1,440－
34－－－－900－－－－－－－－－－－1,130－
36－－820－－－－－890－990－－－1,0551,030960－
40－－870－－－－－900－1,0201,030－－1,0701,120－970
44－－9301,080－－－－950－1,080－－－1,120－－－
48－－－－－－－－9701,0201,100－－－－－1,070－
50－－－－－－－－－－1,1401,160－－1,070－－－
60－－1,030－－－－－－－1,220－－－－－1,1301,360
72－－－－－－－－1,550－－－－－－－－－
製品比較情報

当社類似品
HTPA□□S2Mなど
エコノミーシリーズ
C-HTPA□□S2M
（本商品）		エコノミーシリーズでの類似品
E-HTPA□□S2M
（後継品）
材質
プーリ
アルミ合金/S45C相当/SUS304
アルミ合金
アルミ合金
フランジ
アルミ合金/SPCC/SUS304
アルミ合金
アルミ合金
表面処理
白アルマイト/黒アルマイト
/硬質アルマイト/無電解ニッケルメッキ
/四三酸化鉄皮膜
白アルマイト
白アルマイト
寸法指定方法
フリー指定
固定寸法選択
フリー指定
軸穴仕様
8種類
3種類
H(丸穴)/P(丸穴＋タップ)
/N(キー溝＋タップ)
3種類
H(丸穴)/P(丸穴＋タップ)
/N(キー溝＋タップ)
追加工
選択可
不可
不可
付属品
（セットスクリュー）
あり
あり
あり
RoHS10
対応
対応
対応
■当社類似品との価格比較
  プライスダウン率価格例（9/1時点）型番：C-HTPA40S2M060-B-N8

数量
1個あたり
プライスダウン率
1
ｰ
10
10%
15
16%
20
21%
30
38%
51
60%
201
64%
数量
当社類似品
（HTPA40S2M060-B-N8）
本商品
当社類似品比
プライスダウン率
1
2,070円
1,030円
50%
10
1,656円
927円
44%
15
1,551円
868円
44%
20
1,449円
814円
44%
30
1,138円
639円
44%
51
1,060円
413円
61%
201
1,035円
372円
64%
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
使用方法
使用方法
ミスミタイミングプーリ駆動用例①駆動用
駆動輪で従動輪を回すことで伝動
ミスミタイミングプーリリニア駆動用例①リニア駆動用
オープンエンドベルトにて往復運動
使用方法
ミスミタイミングプーリ搬送用例③搬送用
2本のタイミングベルトで板を搬送
ミスミタイミングプーリトラクター搬送用例④トラクター搬送用
ワークをベルトで挟んで搬送
使用例
ミスミタイミングプーリを使用したワーク反転移送機構の設計例
■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。
