【エコノミーシリーズ】 RoHS対応アイドラー背面テンションタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 760円～ 2,110円

税込価格: 836円～ 2,321円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

アイドラー
表面処理：

白アルマイト
材質：

アルミ合金
タイミングプーリ/アイドラー：

アイドラー

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
ベルトの心線がスチールコードの場合、本製品（背面アイドラー）を用いてテンションをかけることは避けてください。
エコノミーシリーズのベルトは全て心線がスチールコードです。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定54件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

商品概要

モータから発生する回転運動の動力を伝えるための機構として広く一般的に利用されている方法がタイミングプーリ/アイドラー、タイミングベルトを用いた設計です。
実際の組み立てにおいては、背面のテンション用のアイドラーを使用しタイミングベルトにテンションをかけることができます。

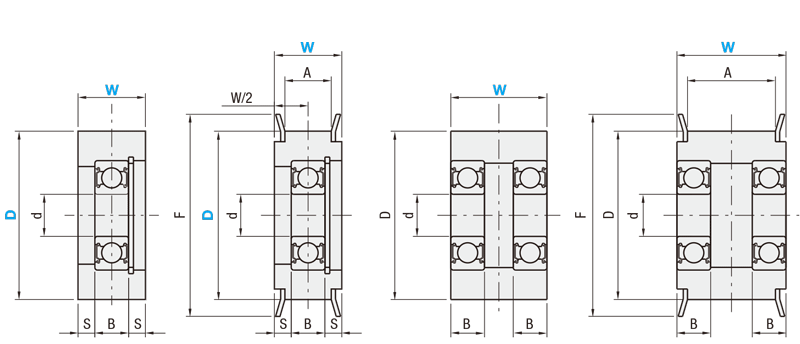

外径図

●センタ－ベアリングタイプ ●両サイドベアリングタイプ フランジ無しフランジ付フランジ無しフランジ付

[ ! ]ベアリングは圧入になります。
[ ! ]ベアリング精度JIS B1514 0級（圧入前）
[ ! ]ベアリングブランドは一定ではありません。

規格表

■材質規格表

Type		[ M ]材質			[ S ]表面処理
フランジ無し	フランジ付	本体	フランジ	軸受	[ S ]表面処理
CーAFBD	CーAFDF	アルミ合金	アルミ合金	スチール	白アルマイト

	センタ－ベアリングタイプ
注文例	型番	-	D
注文例	CーAFBD9	-	20

両サイドベアリングタイプ
型番	-	呼び番号
CーAFBD15	-	20

■センタ－ベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		D	F	A	適用ベルト呼び幅		S	ベアリング寸法			使用止め輪	￥基準単価
Type	W	D	F	A	インチ	ミリ	S	No.	d	B	使用止め輪	CーAFBD	CーAFDF
フランジ無し CーAFBD フランジ付 CーAFDF	9	20	25	5	ー	40	2.5	695ZZ	5	4	RTWS13	760	1,220
	10	25	30	6	19	ー	2.5	696ZZ	6	5	RTWS15	795	1,030
	11	25	30	7	ー	60	3	696ZZ	6	5	RTWS15	795	1,030
	11.5	25	30	7.5	25	ー	3.25	696ZZ	6	5	RTWS15	795	1,030
	14	30	35	9	31	ー	4	698ZZ	8	6	RTWS19	815	1,050
	15	30	35	11	37	100	4.5	698ZZ	8	6	RTWS19	825	1,070
	16	40	48	11	37	100	4	6000ZZ	10	8	RTWS26	900	1,150
	19	30	36	14	50	－	6.5	698ZZ	8	6	RTWS19	865	1,110
		35	45				5.5	628ZZ	8	8	RTWS24	860	－
		45	55				5	6200ZZ	10	9	RTWS30	－	1,170
	22	35	45	17	－	150	7	6000ZZ	10	8	RTWS26	905	1,150
	22	45	55	17	－	150	6.5	6200ZZ	10	9	RTWS30	－	1,170
	26	40	48	21	75	－	9	6000ZZ	10	8	RTWS26	915	1,170

■両サイドベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		呼び番号	D	F	A	適用ベルト呼び幅		ベアリング寸法			￥基準単価
Type	W	呼び番号	D	F	A	インチ	ミリ	No.	d	B	CーAFBD	CーAFDF
フランジ無し CーAFBD フランジ付 CーAFDF	9	15	15	18	5	－	40	675ZZ×2	5	2.5	950	－
	11	15	15	18	7	－	60	675ZZ×2	5	2.5	935	1,160
	11	20	20	25	7	－	60	676ZZ×2	6	3	930	1,150
	11.5	15	15	18	7.5	25	－	675ZZ×2	5	2.5	－	1,170
	15	20	20	25	11	37	100	686ZZ×2	6	5	935	1,180
	15	25	25	30	11	37	100	688ZZ×2	8	5	940	1,160
	19	25	25	32	14	50	－	688ZZ×2	8	5	970	1,200
	19	30W	30	36	14	50	－	688ZZ×2	8	5	975	－
	22	25	25	32	17	－	150	688ZZ×2	8	5	990	1,210
	22	35W	35	45	17	－	150	6000ZZ×2	10	8	1,090	1,270
	26	40W	40	48	21	75	－	6000ZZ×2	10	8	1,120	1,300
	26	45W	45	55	21	75	－	6201ZZ×2	12	10	－	1,310
	27	60	60	67	22	－	200	6201ZZ×2	12	10	1,560	1,650
	32	45	45	55	27	100	250	6201ZZ×2	12	10	1,260	1,330
	32	65	65	74	27	100	250	6201ZZ×2	12	10	1,640	1,730
	37	55	55	67	32	－	300	6201ZZ×2	12	10	1,290	1,380
	45	70	70	80	40	150	－	6202ZZ×2	15	11	2,000	2,110
	49	60	60	67	44	－	400	6202ZZ×2	15	11	－	1,830

製品比較情報

特長1：ミスミタイミングベルトの背面テンション用アイドラーは、すべての歯形ベルトに適用できます。
特長2：歯面に接触することがなく、歯面の摩耗を大幅に軽減します。
特長3：歯面に接触することがなく、テンション位置を自由に調整できます。
特長4：プーリに近い緩い方の外側に取り付ることで、ベルトの巻付け角を大きくすることができます。
特長5：業界標準に準拠しており、供給が安定しており、設備のメンテナンスが容易にできます。
特長6：選択できるさまざまな設計や使用環境に適応する豊富な材質があります。

■当社類似品比較

	当社類似品 AFBDなど	エコノミーシリーズ
本体材質	2000系アルミ合金	アルミ合金
フランジ材質	アルミ合金	アルミ合金
ベアリング材質	スチール	スチール
RoHS10対応	対応	対応

使用例

■機構名
ベルト張力調整装置（手動）

■機構性能
1. 調整する側のローラを動かし、ベルトコンベヤーが開いている状態でしっかりとベルトを引き、固定します。
2. ほとんどの駆動では、噛み合い率を上げるため、ローラを中央位置に設置します。

■タイミングベルト用アイドラーの働き
1. タイミングベルト用アイドラーを介してベルトの組立距離を固定すると同時に
ポリウレタンローラーがベルトにテンションをかけるのをサポートします。

使用方法

外側に背面テンション用アイドラーを使用する場合、プーリの直径は、製品カタログの最小のプーリ直径より20％以上大きいもの選択する必要があります。
①外側でテンションアイドラーを使用する場合は、大きいプーリに近い位置に設置してください。
②ベルトの曲げ角度は140°を超えるようにしてください。
③テンション用アイドラーは盛り上がりのない平プーリを使用してください。
④ウレタンベルトには背面テンション用アイドラーを使用しないでください。

注意事項

ウレタンタイミングベルトには背面テンション用アイドラーを使用しないでください。

型番リスト

表示件数:

型番	特性・用途	使用ベルト幅(mm)	ベルト幅(inch)	ベアリング位置	幅（溝幅） W(mm)	フランジ有無	外径 D(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-AFBD9-15	該当なし	4	-	両サイドベアリングタイプ	9	無し	15	10	1個	905円( 996円 )	在庫品1日目当日出荷可能
C-AFBD9-20	該当なし	4	-	センタ－ベアリングタイプ	9	無し	20	10	1個	760円( 836円 )	在庫品1日目当日出荷可能
C-AFBD10-25	該当なし	4.8	0.19	センタ－ベアリングタイプ	10	無し	25	10	2個	795円( 875円 )	14日目～
C-AFBD11-15	該当なし	6	-	両サイドベアリングタイプ	11	無し	15	10	1個	935円( 1,029円 )	在庫品1日目当日出荷可能
C-AFBD11-20	-	6	-	両サイドベアリングタイプ	11	無し	20	10	2個	930円( 1,023円 )	14日目～
C-AFBD11-25	該当なし	6	-	センタ－ベアリングタイプ	11	無し	25	10	1個	795円( 875円 )	在庫品1日目当日出荷可能
C-AFBD11.5-25	該当なし	6.4	0.25	センタ－ベアリングタイプ	11.5	無し	25	10	1個	795円( 875円 )	在庫品1日目当日出荷可能
C-AFBD14-30	該当なし	7.9	0.31	センタ－ベアリングタイプ	14	無し	30	10	1個	815円( 897円 )	在庫品1日目当日出荷可能
C-AFBD15-20	該当なし	10	0.37	両サイドベアリングタイプ	15	無し	20	10	1個	935円( 1,029円 )	在庫品1日目当日出荷可能
C-AFBD15-25	-	10	0.37	両サイドベアリングタイプ	15	無し	25	10	2個	940円( 1,034円 )	9日目～
C-AFBD15-30	該当なし	10	0.37	センタ－ベアリングタイプ	15	無し	30	10	1個	825円( 908円 )	在庫品1日目当日出荷可能
C-AFBD16-40	-	10	0.37	センタ－ベアリングタイプ	16	無し	40	10	2個	900円( 990円 )	14日目～
C-AFBD19-25	-	12.7	0.5	両サイドベアリングタイプ	19	無し	25	10	2個	970円( 1,067円 )	14日目～
C-AFBD19-30	該当なし	12.7	0.5	センタ－ベアリングタイプ	19	無し	30	10	1個	865円( 952円 )	在庫品1日目当日出荷可能
C-AFBD19-30W	該当なし	12.7	0.5	両サイドベアリングタイプ	19	無し	30	10	1個	975円( 1,073円 )	在庫品1日目当日出荷可能
C-AFBD19-35	-	12.7	0.5	センタ－ベアリングタイプ	19	無し	35	10	2個	860円( 946円 )	14日目～
C-AFBD22-25	-	15	-	両サイドベアリングタイプ	22	無し	25	10	2個	990円( 1,089円 )	14日目～
C-AFBD22-35	該当なし	15	-	センタ－ベアリングタイプ	22	無し	35	10	1個	905円( 996円 )	在庫品1日目当日出荷可能
C-AFBD22-35W	該当なし	15	-	両サイドベアリングタイプ	22	無し	35	10	1個	1,090円( 1,199円 )	在庫品1日目当日出荷可能
C-AFBD26-40	該当なし	19.1	0.75	センタ－ベアリングタイプ	26	無し	40	10	1個	915円( 1,007円 )	在庫品1日目当日出荷可能
C-AFBD26-40W	該当なし	19.1	0.75	両サイドベアリングタイプ	26	無し	40	10	2個	1,120円( 1,232円 )	7日目～
C-AFBD27-60	-	20	-	両サイドベアリングタイプ	27	無し	60	10	2個	1,560円( 1,716円 )	14日目～
C-AFBD32-45	該当なし	25	1	両サイドベアリングタイプ	32	無し	45	10	1個	1,260円( 1,386円 )	在庫品1日目当日出荷可能
C-AFBD32-65	-	25	1	両サイドベアリングタイプ	32	無し	65	10	2個	1,640円( 1,804円 )	14日目～
C-AFBD37-55	-	30	-	両サイドベアリングタイプ	37	無し	55	10	2個	1,290円( 1,419円 )	14日目～
C-AFBD45-70	-	-	1.5	両サイドベアリングタイプ	45	無し	70	10	2個	2,000円( 2,200円 )	14日目～
C-AFDF9-20	該当なし	4	-	センタ－ベアリングタイプ	9	有り	20	10	2個	1,220円( 1,342円 )	14日目～
C-AFDF10-25	該当なし	4.8	0.19	センタ－ベアリングタイプ	10	有り	25	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
C-AFDF11-15	該当なし	6	-	両サイドベアリングタイプ	11	有り	15	10	1個	1,160円( 1,276円 )	在庫品1日目当日出荷可能
C-AFDF11-20	-	6	-	両サイドベアリングタイプ	11	有り	20	10	2個	1,150円( 1,265円 )	14日目～
C-AFDF11-25	該当なし	6	-	センタ－ベアリングタイプ	11	有り	25	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
C-AFDF11.5-15	-	6.4	0.25	両サイドベアリングタイプ	11.5	有り	15	10	2個	1,170円( 1,287円 )	14日目～
C-AFDF11.5-25	該当なし	6.4	0.25	センタ－ベアリングタイプ	11.5	有り	25	10	2個	1,030円( 1,133円 )	14日目～
C-AFDF14-30	-	7.9	0.31	センタ－ベアリングタイプ	14	有り	30	10	2個	1,050円( 1,155円 )	14日目～
C-AFDF15-20	該当なし	10	0.37	両サイドベアリングタイプ	15	有り	20	10	1個	1,180円( 1,298円 )	在庫品1日目当日出荷可能
C-AFDF15-25	-	10	0.37	両サイドベアリングタイプ	15	有り	25	10	2個	1,160円( 1,276円 )	9日目～
C-AFDF15-30	該当なし	10	0.37	センタ－ベアリングタイプ	15	有り	30	10	1個	1,070円( 1,177円 )	在庫品1日目当日出荷可能
C-AFDF16-40	-	10	0.37	センタ－ベアリングタイプ	16	有り	40	10	2個	1,150円( 1,265円 )	14日目～
C-AFDF19-25	該当なし	12.7	0.5	両サイドベアリングタイプ	19	有り	25	10	1個	1,200円( 1,320円 )	在庫品1日目当日出荷可能
C-AFDF19-30	該当なし	12.7	0.5	センタ－ベアリングタイプ	19	有り	30	10	1個	1,110円( 1,221円 )	在庫品1日目当日出荷可能
C-AFDF19-45	-	12.7	0.5	センタ－ベアリングタイプ	19	有り	45	10	2個	1,170円( 1,287円 )	14日目～
C-AFDF22-25	該当なし	15	-	両サイドベアリングタイプ	22	有り	25	10	1個	1,210円( 1,331円 )	在庫品1日目当日出荷可能
C-AFDF22-35	該当なし	15	-	センタ－ベアリングタイプ	22	有り	35	10	1個	1,150円( 1,265円 )	在庫品1日目当日出荷可能
C-AFDF22-35W	-	15	-	両サイドベアリングタイプ	22	有り	35	10	2個	1,270円( 1,397円 )	14日目～
C-AFDF22-45	-	15	-	センタ－ベアリングタイプ	22	有り	45	10	2個	1,170円( 1,287円 )	14日目～
C-AFDF26-40	該当なし	19.1	0.75	センタ－ベアリングタイプ	26	有り	40	10	2個	1,170円( 1,287円 )	14日目～
C-AFDF26-40W	-	19.1	0.75	両サイドベアリングタイプ	26	有り	40	10	2個	1,300円( 1,430円 )	14日目～
C-AFDF26-45W	-	19.1	0.75	両サイドベアリングタイプ	26	有り	45	10	2個	1,310円( 1,441円 )	14日目～
C-AFDF27-60	該当なし	20	-	両サイドベアリングタイプ	27	有り	60	10	1個	1,650円( 1,815円 )	在庫品1日目当日出荷可能
C-AFDF32-45	該当なし	25	1	両サイドベアリングタイプ	32	有り	45	10	1個	1,330円( 1,463円 )	在庫品1日目当日出荷可能
C-AFDF32-65	-	25	1	両サイドベアリングタイプ	32	有り	65	10	2個	1,730円( 1,903円 )	14日目～
C-AFDF37-55	-	30	-	両サイドベアリングタイプ	37	有り	55	10	2個	1,380円( 1,518円 )	7日目～
C-AFDF45-70	-	-	1.5	両サイドベアリングタイプ	45	有り	70	10	2個	2,110円( 2,321円 )	14日目～
C-AFDF49-60	-	40	-	両サイドベアリングタイプ	49	有り	60	10	2個	1,830円( 2,013円 )	14日目～

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
ベルトの心線がスチールコードの場合、本製品（背面アイドラー）を用いてテンションをかけることは避けてください。
エコノミーシリーズのベルトは全て心線がスチールコードです。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
