【エコノミーシリーズ】 RoHS対応 シリコンゴムモールドベアリング おねじ付タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 通常価格(税別)
- 820円 ～ 920円
- 税込価格
- 902円 ～ 1,012円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

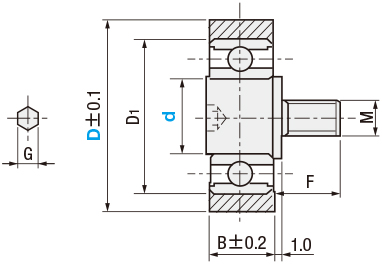

外形図・規格表
[ ! ]サイズによりウレタンゴムの角がRになる場合があります。
| Type | [ M ]材質 | [ H ]硬度 | 色 | ベアリング | 軸 |
| E−SUMBH | シリコン | ショアA 70 | ライトグレー | スチール | ステンレス |
[ ! ]シリコンゴムの色味は素材の特性上、若干の差が発生します。
| 型式(Type・d） | - | D |
| E-SUMBH4 | - | 13 |
| 型番 | D | M (並目) | F | 許容荷重 N(kgf) | B | D1 | r (min.) | G | 使用 ベアリング | ¥基準単価 | ||
| Type | d | |||||||||||
| E−SUMBH | 4 | 13 | M4 | 5 | 44 | (4.5) | 4 | 9 | 0.15 | 2 | 684ZZ | 820 |
| 16 | 59 | (6) | 5 | 13 | 0.2 | 624ZZ | 820 | |||||
| 5 | 16 | 2.5 | 685RS | 820 | ||||||||
| 20 | 78 | (8) | 16 | 0.3 | 625RS | 820 | ||||||
| 6 | 20 | M6 | 8 | 15 | 0.2 | 3 | 696RS | 900 | ||||
| 28 | 157 | (16) | 6 | 19 | 0.3 | 626RS | 920 | |||||
| 項目 | 当社類似品 SUMBH | エコノミーシリーズ E-SUMBH | ||
| ベアリング材質 | SUJ2 | スチール | ||
| 軸材質 | SUM | ステンレス | ||
| 硬度 | ショアA70 | ショアA70 | ||
| RoHS10 | 対応 | 対応 | ||
型番リスト
- 表示件数:
| 型番 |
外径 D(φ) |
幅 B(mm) |
ネジの呼び M(mm) |
内径 d(φ) |
ねじ長さ L(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
13
|
4
|
4
|
4
|
5
| 10個 | 820円(
902円
) | 9日目～ | |
16
|
5
|
4
|
4
|
5
| 10個 | 820円(
902円
) | 9日目～ | |
16
|
5
|
4
|
5
|
5
| 10個 | 820円(
902円
) | 9日目～ | |
20
|
5
|
4
|
5
|
5
| 10個 | 820円(
902円
) | 9日目～ | |
20
|
5
|
6
|
6
|
8
| 10個 | 900円(
990円
) | 9日目～ | |
28
|
6
|
6
|
6
|
8
| 10個 | 920円(
1,012円
) | 9日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
| 項目 | 単位 | シリコンゴム |
| 比重 | − | 1.2 |
| 硬度 | ショアA | 70 |
| 引張り強さ | MPa | 7.4 |
| 伸び | % | 300 |
| 耐熱性 | ℃ | 150 |
| 耐寒性 | ℃ | −70 |
■硬度の目安
| 硬度 | イメージ |
|---|---|
| ショアA95 | ゴルフボール |
| ショアA90 | 野球の硬球 |
| ショアA70 | 軟球 |
| ショアA50 | プラスチック消しゴム |
| ショアA30 | 自転車のタイヤチューブ |
※強度の許容範囲：記載値に対して±5です。
| 【エコノミーシリーズ】 シリコンゴムモールドベアリング フラットタイプ | 【エコノミーシリーズ】 ウレタンモールドベアリング おねじ付タイプ | 【エコノミーシリーズ】 ウレタンモールドベアリング 圧入タイプ |
 |  |  |
| 代表型式：E-SUMBB4-13 | 代表型式：C-TMBH6-20 | 代表型式：C-UMBB4-13 |
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
