【エコノミーシリーズ】 RoHS対応 おねじ付ベアリング ロングタイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 通常価格(税別)
- 300円 ～ 460円
- 税込価格
- 330円 ～ 506円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
外形図・規格表
[ ! ]ねじ部根元には不完全ねじ部がつきます。
| Type | [ M ]材質 | |
| ベアリング | 軸 | |
| EーNTBGT | スチール | SUS304相当 |
| EーNTSBGT | ステンレス | |
| 型式（Type・D） | - | L |
| E-NTBGT13 | - | 8 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | B | d | a | G | M (並目) | 使用 ベアリング | ¥基準単価 | ||
| Type | D | E−NTBGT | E−NTSBGT | |||||||
| E−NTBGT (スチール) E−NTSBGT (ステンレス) | 7 | 6 | 3 | 3 | 1 | 1.5 | M3 | W683ZZ | 340 | 390 |
| 9 | 8 | 4 | 4 | 2 | M4 | W684A×50ZZ | 360 | 390 | ||
| 13 | 8 | 5 | 4 | 624ZZ | 340 | 390 | ||||
| 16 | 8 | 5 | 5 | 2.5 | 625ZZ | 310 | 390 | |||
| 19 | 12 | 6 | 6 | 3 | M6 | 626ZZ | 300 | 460 | ||
| 項目 | 当社類似品 NTSBGT | エコノミーシリーズ E-NTSBGT | ||
| ベアリング材質 | ステンレス | ステンレス | ||
| 軸材質 | SUS303 | SUS304相当 | ||
| おねじM（並目） | M3・M4・M6・M10 | M3・M4・M6 | ||
| RoHS10 | 対応 | 対応 | ||
型番リスト
- 表示件数:
| 型番 |
ベアリング材質 |
表面部材質 |
外径 D(φ) |
幅 B(mm) |
ネジの呼び M(mm) |
内径 d(φ) |
ねじ長さ L(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[スチール] 鋼
|
スチール
|
7
|
3
|
3
|
3
|
6
| 10個 | 340円(
374円
) | 9日目～ | |
[スチール] 鋼
|
スチール
|
9
|
4
|
4
|
4
|
8
| 10個 | 360円(
396円
) | 9日目～ | |
[スチール] 鋼
|
スチール
|
13
|
5
|
4
|
4
|
8
| 10個 | 340円(
374円
) | 9日目～ | |
[スチール] 鋼
|
スチール
|
16
|
5
|
4
|
5
|
8
| 10個 | 310円(
341円
) | 9日目～ | |
[スチール] 鋼
|
スチール
|
19
|
6
|
6
|
6
|
12
| 10個 | 300円(
330円
) | 9日目～ | |
[ステンレス] ステンレス
|
ステンレス
|
7
|
3
|
3
|
3
|
6
| 10個 | 390円(
429円
) | 9日目～ | |
[ステンレス] ステンレス
|
ステンレス
|
9
|
4
|
4
|
4
|
8
| 10個 | 390円(
429円
) | 9日目～ | |
[ステンレス] ステンレス
|
ステンレス
|
13
|
5
|
4
|
4
|
8
| 10個 | 390円(
429円
) | 9日目～ | |
[ステンレス] ステンレス
|
ステンレス
|
16
|
5
|
4
|
5
|
8
| 10個 | 390円(
429円
) | 9日目～ | |
[ステンレス] ステンレス
|
ステンレス
|
19
|
6
|
6
|
6
|
12
| 10個 | 460円(
506円
) | 9日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様

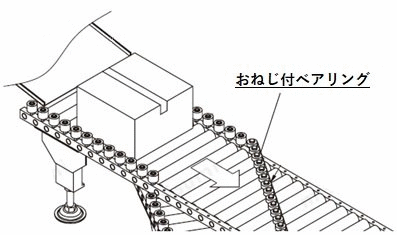

- 搬送補助
- 落下防止部品が不要で、取り付けが簡単
| 【エコノミーシリーズ】おねじ付ベアリング 標準タイプ | 【エコノミーシリーズ】ウレタンモールドベアリング おねじ付タイプ | 【エコノミーシリーズ】 シリコンゴムモールドベアリング おねじ付タイプ |
 |  |  |
| 代表型式：E-NTBG16-5 | 代表型式：C-TMBH6-20 | 代表型式：E-SUMBH4-13 |
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
