加圧タンク　プロテクタータイプ

加圧タンク　プロテクタータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
36,460円 ～ 48,350円
税込価格
40,106円 ～ 53,185円

上下にプロテクターの付いた加圧タンク。加圧時に蓋を開けることができない安全構造...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

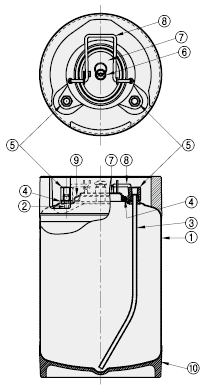

外形図・規格表


■部品表
部品
番号		部品名材質
TNKG
TNKGF		TNKJ
TNKJF
①加圧タンクSUS304
②加圧エアパイプSUS304
③サクションパイプSUS304
④Oリングニトリルゴム
⑤六角異径ソケットSUS304
⑥リリーフ弁SUS304/
パーフロオーリング		ポリアセタール/
EPDM
⑦加圧タンク蓋SUS304
⑧蓋ロックハンドルSUS304
⑨Oリングニトリルゴム/ふっ素ゴム
⑩プロテクターEPDM/SBR
Type[ M ]材質表面仕上常用使用圧力
リリーフ弁Oリングその他
TNKGSUS304/
パーフロOリング		ニトリルゴム部品表参照内面酸洗 外面ヘアライン0.5MPa以下
TNKGＦふっ素ゴム
TNKJポリアセタール/EPDMニトリルゴム
TNKJＦふっ素ゴム

規格表

型式
TNKG10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式満水時
容量
(ℓ)		内径
D		有効容量
深さ
H		H1ABC重量
(kg)		￥基準単価
Type有効容量
(ℓ)		TNKG
TNKGF		TNKJ
TNKJF
リリーフ弁：
SUS304/パーフロ　　ポリアセ/EPDM
TNKG　　　　　TNKJ
(Oリング：ニトリルゴム)
TNKGF　　　　TNKJF
(Oリング：ふっ素ゴム)		1011.8226.734337823081973.744,34036,460
1819.85285634.448,35040,010

追加工

型式
－
（LG・FS）
TNKJ18
－
LG－FS

 5 日目出荷
AlterationsCodeSpec.￥/1 Code AlterationsCodeSpec.￥/1 Code
レベル計 組み付け

LGタンク内部の液面を外部か
ら目視する為のレベル計を
組み込みます。

上面から100mm、タンク外側
の底面から70mmの位置に
取付けます。


[ ! ]材質等の詳細はこちらを
ご参照ください。

22,000 下限フロートスイッチ
組み付け
FS水、油など液体の推移レベル
の警報または信号用として使
用するスイッチを組み込みます。
タンク内側の底面より41mm
の位置以下でONになります。


[ ! ]フロートスイッチの詳細は
こちらをご参照ください。

20,000

型番リスト

表示件数:
  1. 1
型番
有効容量(ℓ)
Oリング材質
リリーフ弁
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
ニトリルゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|プロテクター：EPDM/SBR
10

1個

44,340円( 48,774円 )

4日目

18
ニトリルゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|プロテクター：EPDM/SBR
10

1個

48,350円( 53,185円 )

4日目

10
ふっ素ゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|プロテクター：EPDM/SBR
10

1個

44,340円( 48,774円 )

4日目

18
ふっ素ゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|プロテクター：EPDM/SBR
10

1個

48,350円( 53,185円 )

4日目

10
ニトリルゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|プロテクター：EPDM/SBR
10

1個

36,460円( 40,106円 )

4日目

18
ニトリルゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|プロテクター：EPDM/SBR
10

1個

40,010円( 44,011円 )

4日目

10
ふっ素ゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|プロテクター：EPDM/SBR
10

1個

36,460円( 40,106円 )

4日目

18
ふっ素ゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|プロテクター：EPDM/SBR
10

1個

40,010円( 44,011円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

上下にプロテクターの付いた加圧タンク。加圧時に蓋を開けることができない安全構造になっております。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 3 日目出荷
数量区分標準対応個別対応
小口大口
数　量1～34～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
