一軸アクチュエータ LX カバータイプ

一軸アクチュエータ LX カバータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常単価(税別)
 -
税込単価
 -
ガイド、ボールねじが一体構造で組み付けが簡単です。40kg程度までの高精度位置決めに最適!

組み付け工数を削減したい方にはモータ付きタイプをお勧めします。
モータ組み付け済みのLXMはこちら

◆寿命計算ツールのご案内◆
「LX寿命計算ソフト」はこちら*ご選定の際は定格荷重、許容モーメントをご確認のうえご選定ください(技術情報参照)

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

LX1502C-B1-T1528-75

単価(税別):
---
合計(税別):
---
出荷日:
---
Loading...
Loading...

3Dプレビューを更新

商品スペックが変更されました。
3Dプレビューを表示するには、更新ボタンを押してください。

LX15

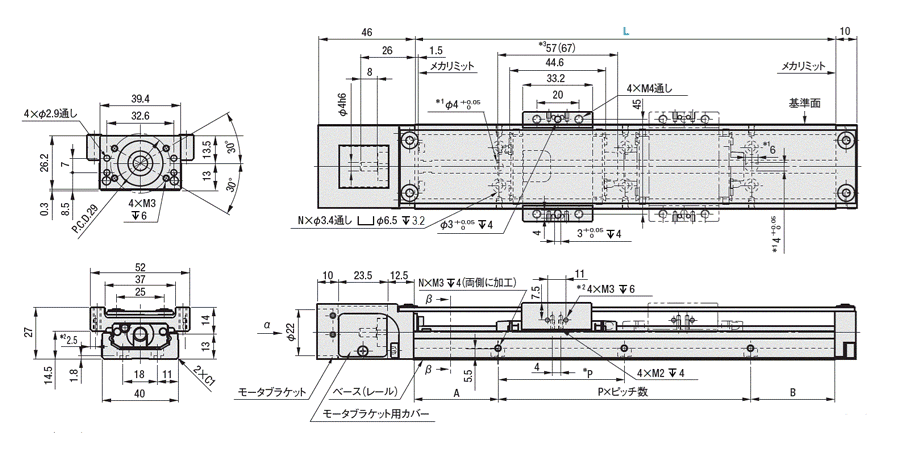

外形図

α矢視図 β-β断面図
*1:位置決め用ノック穴(ベース部加工)
*2:ドグ用取付タップ穴
*3:潤滑ユニットMX付は( )内数値

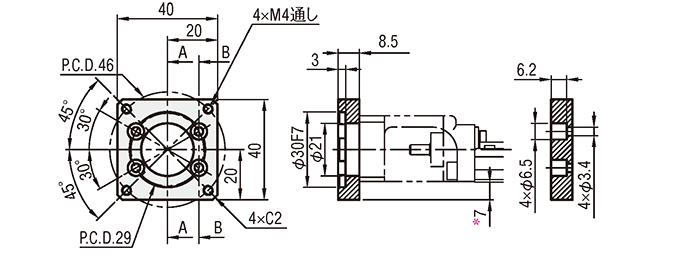

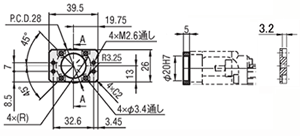

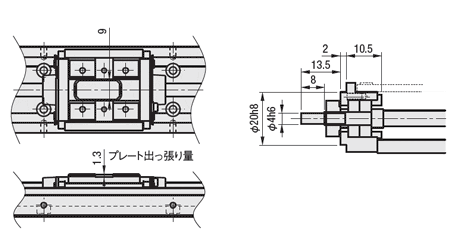

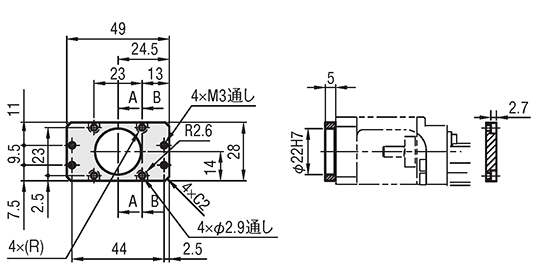

モータアタッチメント・モータ取付部外形図
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

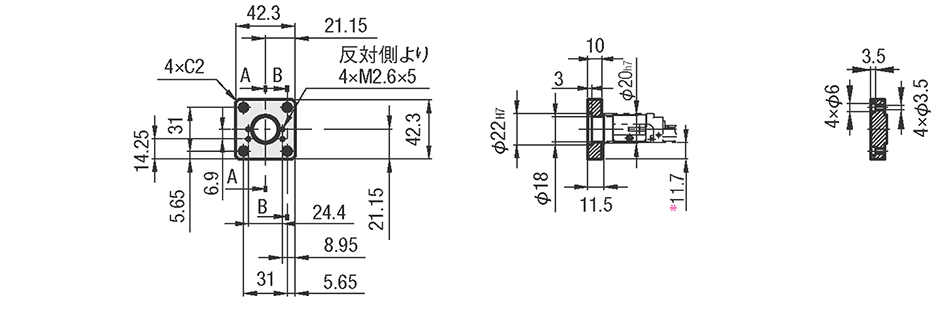

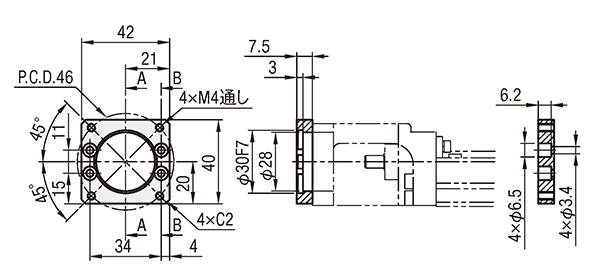

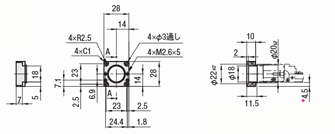

サーボモータ用 □25
A1525
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

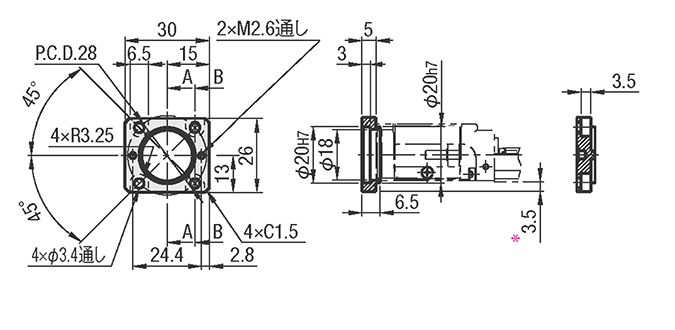

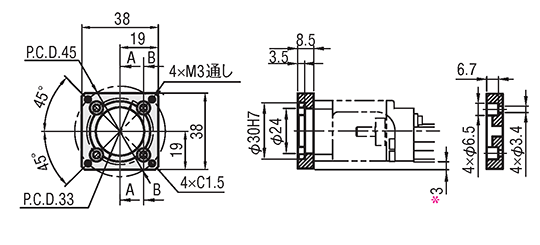

ステッピングモータ用 □28
(NEMA規格)
ST1528
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

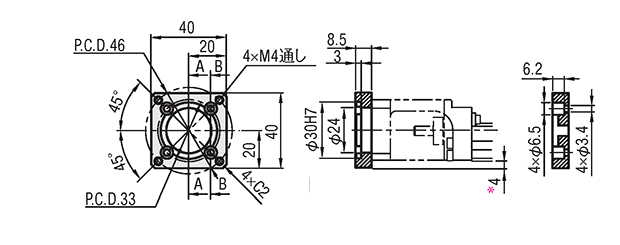

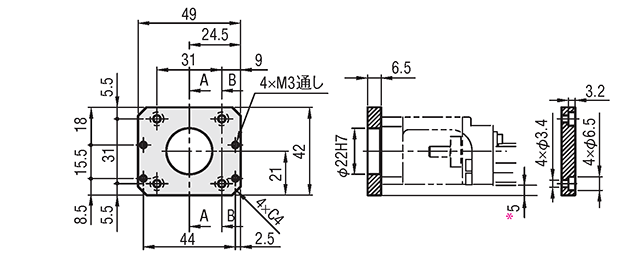

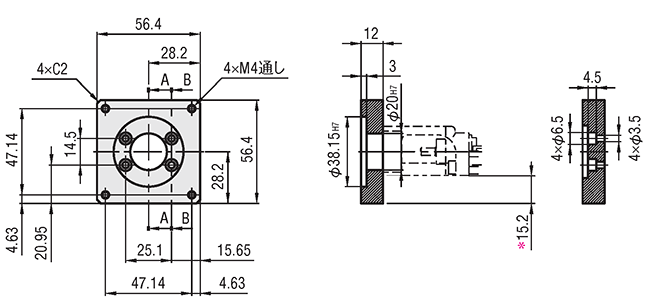

ステッピングモータ用 □42
(NEMA規格)
ST1542
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

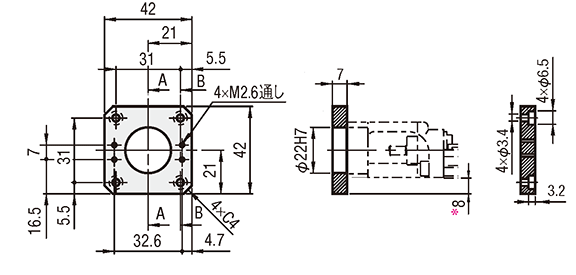

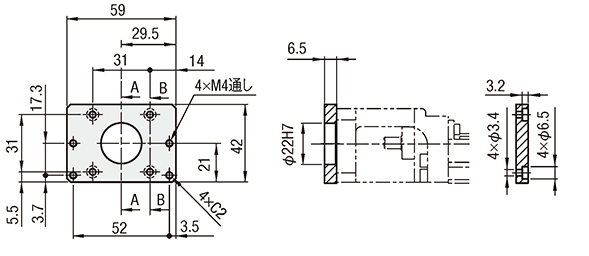

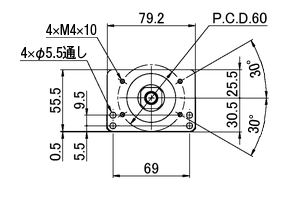

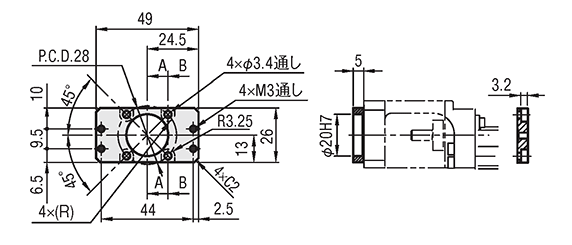

ステッピングモータ用 □28
T1528
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

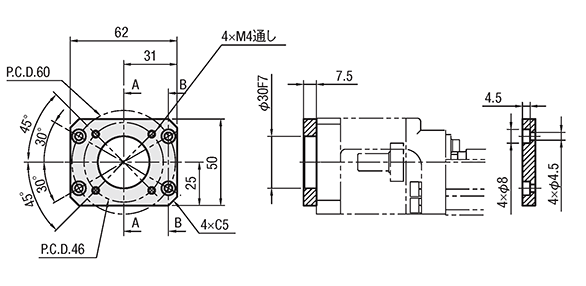

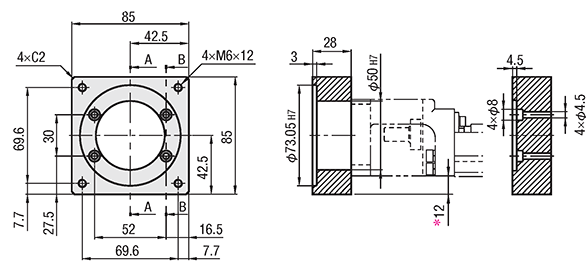

ステッピングモータ用 □42
(NEMA規格)
UT1542
モータアタッチメントなし
N

サーボモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モータ型番ワット数推奨
カップリング
LX15A1525□25安川電機SGMMV-A1E10WMCGLC13
XBWー15C2
(鍋屋バイテック製)
RCLA13C
( アイセル製)
SGMMV-A2E20W
三菱電機HG-AK013610W
HG-AK023620W
ステッピングモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モ-タ型番種類推奨
カップリング
LX15T1528□28オリエンタル
モーター
PKP525相MCGLC13
XBW-15C2
(鍋屋バイテック製)
RCLA13C
(アイセル製)
ASC3(ASM)
/AR2(ARM)
αステップ
ST1528□28NEMA規格NEMA11MCGLC13
UT1542□42NEMA17
ST1542
[ ! ]NEMA規格(National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。

仕様
LX15
カバー
ねじ径(mm)5
リ-ド(mm)2
精度上級・精密級
付属品
モ−タアタッチメント
 A5052 黒色アルマイト
アタッチメント取付ねじ2本
 SUSXM7
材質はこちらをご参照ください。
標準グリース:昭和シェル製アルバニヤグリースS No.2
低発塵グリース:日本精工製LG2

規格表

型式-ブロック数-モータアタッチメント-ベース全長(L)
LX1502C−MX-B1-A1525-100
型式標準グリース低発塵グリース潤滑ユニットMX付(標準グリース)
上級精密級上級精密級上級精密級
リード2LX1502CLX1502CPLX1502CGLX1502CPG LX1502C-MXLX1502CP-MX

潤滑ユニットMX情報こちら
「C」はカバータイプとなります。
低発塵グリース情報こちら

型式ブロック数モータ
アタッチメント
ベース
全長(L)
*有効ストローク総質量(kg)取付穴寸法
上級*精密級B1MX付(B1)カバーAPBピッチ数穴数(N)
(標準グリース)
LX1502C
(低発塵グリース)
LX1502CG
(潤滑ユニットMX付・標準グリース)
LX1502C-MX
(標準グリース)
LX1502CP
(低発塵グリース)
LX1502CPG
(潤滑ユニットMX付・標準グリース)
LX1502CP-MX
(1個)
B1
(サーボモータ)
A1525
(ステッピングモータ)
T1528
ST1528
UT1542
ST1542
*(アタッチメント無し)
N
7526.90.1812.55012.514
100 51.943.90.222525
125 76.968.90.2812.512.526
150 101.993.90.352525
175 126.9118.90.4112.512.538
200 151.9143.90.452525

*精密級には精度保証書を添付致します。
*アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。
*有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
*「C」はカバータイプです。 *潤滑ユニットMX付は+0.002kg

■精度基準

精度基準上級精密級
位置決め精度(mm)0.040.02
バックラッシ(mm)0.010.002
繰返し位置決め精度(mm)±0.004±0.003
走り平行度(mm)0.020.01
起動トルク(N・cm)0.80.8

最高速度はこちらをご参照ください。
慣性モーメントはこちらをご参照ください。

追加工

 型式ブロック数モータアタッチメントベース全長(L)(Code)
 LX1502B1A1525100XW1
 8 日目出荷

■センサセット品 近接センサタイプ(Panasonic製) ―セット部品仕様―

LX型式
Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
センサ種類・個数
センサレール部
センサ部
(*数量はセンサ付属1個の場合)
ドグ
\基準単価
(L≦125)
\基準単価
(L≧150)
GX−F8A
(接近時
on)
GX−F8B
(離れて
on)
レール
(1個)
取付ねじ
(ピッチ
+1個)
センサ取付
ねじ
(1個)
ドグ
(1個)
ドグ取付ねじ
センサ個数
センサ個数
1個
2個
3個
1個
2個
3個
LX1502C
FA□
□個
専用
十字穴付
皿ねじ
M2×4
CBSST3-10
専用
六角穴付ボルト
M2×4(2個)
5,700
9,300
12,900
5,900
9,400
13,000
FB□
□個
FW1
1個
1個
9,300
9,400
FW2
2個
12,900
13,000
FW3
2個
1個
[ ! ]センサは反対側にもつけることができます。
[ ! ]センサセットのみの販売やドグ・センサレール単品は、標準部品としてのお取り扱いがありません。>>規格外品サービスにてお問い合わせください。

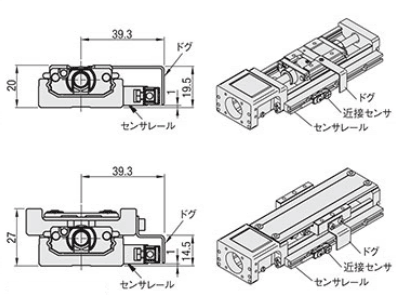

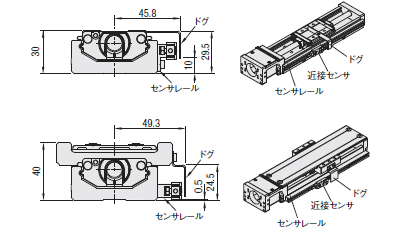

■近接センサ取付図

標準
カバー

LX20

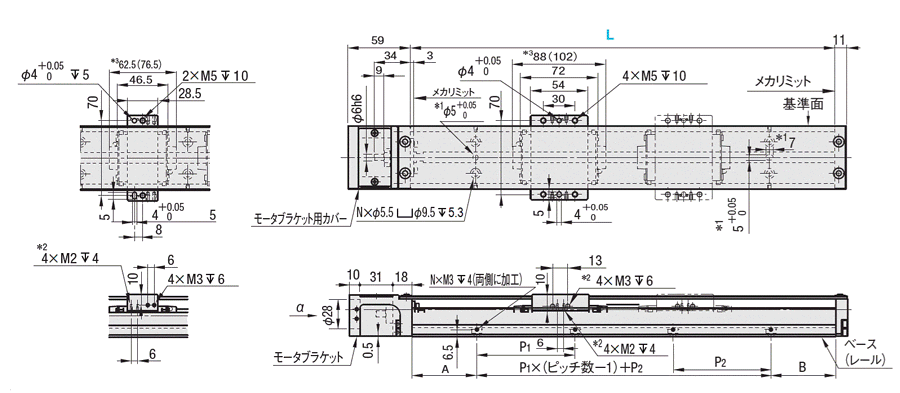

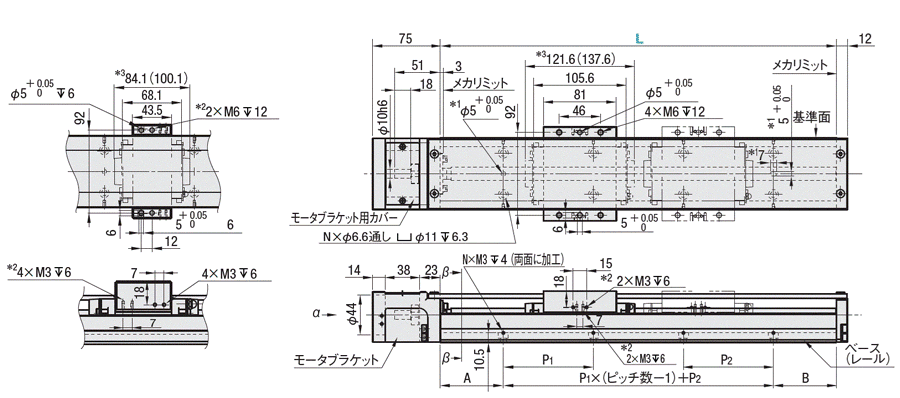

外形図

α矢視図 β-β断面図

LX2005(標準) ブロック部詳細

モータブラケット無しタイプ

* ベース全長80mmの場合のみセンサレール取付穴ピッチが
50mmとなります。
ベース取付穴ピッチは、すべてP=60となります。
*1:位置決め用ノック穴(ベース部加工)
*2:ドグ用取付タップ穴
*3:潤滑ユニットMX付は( )内数値

[ ! ]ブロック2個タイプの有効ストロークは密着時の値です。
[ ! ]LX20のブラケット無しタイプを折り返し仕様でご使用の場合、ベルトテンションにより軸端破損する可能性があります。ご使用をお控えください。
[ ! ]ブロック2個タイプの場合、二点鎖線のブロックはボールネジと連結していません。


モータアタッチメント・モータ取付部外形図
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □25
A2025
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

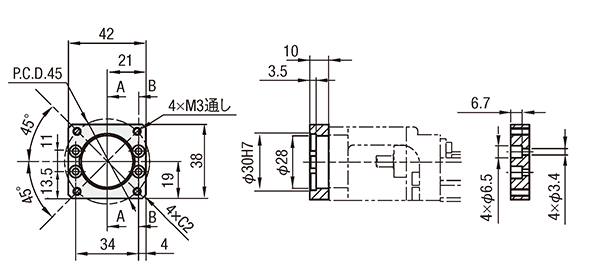

サーボモータ用 □38
A2038
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

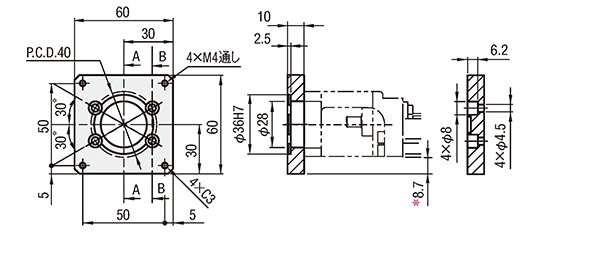

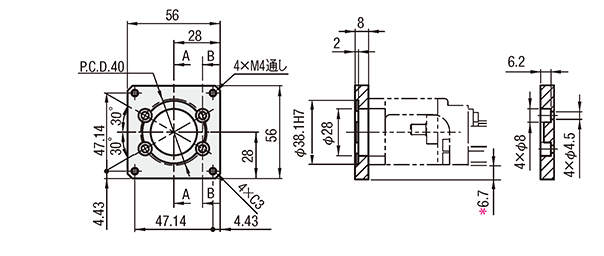

サーボモータ用 □40
A2040
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40
(NEMA規格)
E2040
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

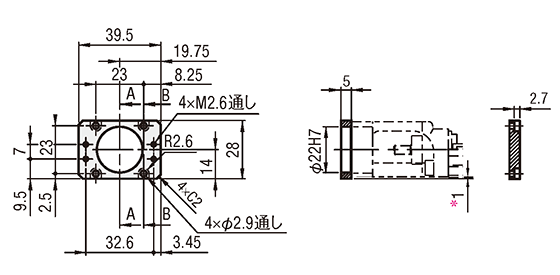

ステッピングモータ用 □28
T2028
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

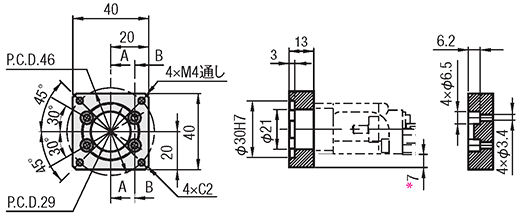

ステッピングモータ用 □42
T2042
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

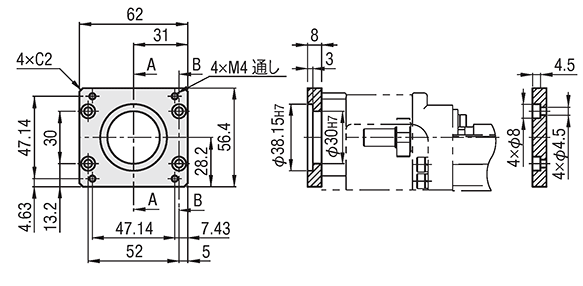

ステッピングモータ用 □56.4
T2056.4

アタッチメントなし、ブラケットあり
N

アタッチメントなし、ブラケットなし
F
サーボモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モータ型番ワット数推奨
カップリング
LX20A2025□25安川電機SGMMV-A1E10WSCPW16
SGMMV-A2E20W
SGMMV-A3E30W
SGMAV-A550W
三菱電機HG-AK013610W
HG-AK023620W
HG-AK033630W
A2038□38PanasonicMSMD5A50WCPDT19
MSME5A
MSMD01*100W
MSME01*
A2040□40安川電機SGMJV-A550WSCPW16
CPDT19
SGM7A-A5A
三菱電機HG-MR053
HG-KR053
山洋電気Q1AA04003D30W
Q1AA04005D50W
オムロンR88M-K05030
キーエンスMV-M05
SV-M005
E2040□40SIEMENS1FK7011-550WCPDW19
1FK7015-5100W
ステッピングモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モ-タ型番種類推奨
カップリング
LX20T2028□28オリエンタル
モーター
PKP222相SCPW16
PKP525相
ASC3(ASM)
/AR2(ARM)
αステップ
T2042□42PK24*/
PKP24
2相
RKS54*5相
PK54
ASC46/
AR46
αステップ
T2056.4□56.4NEMA規格NEMA23CPDW19
[ ! ]NEMA規格(National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。
仕様
LX20
カバー
ねじ径(mm)6
リ−ド(mm)1 ・ 5
精度上級・精密級
付属品
モ−タアタッチメント
  A5052 黒色アルマイト
アタッチメント取付ねじ4本  SUSXM7
※モータブラケット無しタイプに付属品はありません。

材質はこちらをご参照ください。
標準グリース:昭和シェル製アルバニヤグリースS No.2
低発塵グリース:日本精工製LG2

規格表

型式-ブロック数-モータアタッチメント-ベース全長(L)
LX2001C-B1-A2025-200
LX2005C−MX-B1-A2040-150

■精度基準
型式ブロック数モータ
アタッチメント
ベース
全長(L)
*有効ストローク総質量(kg)取付穴寸法
カバー
上級*精密級B1B2MX付(B1)B1B2APBピッチ数穴数(N)
(標準グリース)
LX2001C
LX2005C
(低発塵グリース)
LX2001CG
LX2005CG
(潤滑ユニットMX付・標準グリース)
LX2001C-MX
LX2005C-MX
(標準グリース)
LX2001CP
LX2005CP
(低発塵グリース)
LX2001CPG
LX2005CPG
(潤滑ユニットMX付・標準グリース)
X2001CP-MX
LX2005CP-MX
(1個)
B1
*潤滑ユニット
MX付は、B1のみ
選択可

(2個)
B2
(サーボモータ)
A2025
A2038 A2040
E2040

(ステッピングモータ)
T2028 T2042
T2056.4

*(アタッチメント無し)
N

*(モータブラケット無し)
F
80
(リード1のみ)
16.50.5110601014
10036.50.562020
15086.576.50.69151526
200136.579.5126.50.810.974040
250
(リード5のみ)
186.5129.5176.50.941.1353538
300
(リード5のみ)
236.5179.5226.51.071.233030410

*精密級には精度保証書を添付致します。
*アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。
*有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
*「C」はカバータイプです。
最高速度はこちらをご参照ください。
慣性モーメントはこちらをご参照ください。
潤滑ユニットMXは+0.004kg

精度基準上級精密級
位置決め精度(mm)0.060.02
バックラッシ(mm)0.010.003
繰返し位置決め精度(mm)±0.005±0.003
走り平行度(mm)0.0250.01
起動トルク(N・cm)1.21.2

■近接センサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
センサ種類・個数センサレ−ル部センサ部
(*数量はセンサ
付属1個の場合)
ドグ¥基準単価
(L≦150)
¥基準単価
(L≧200)
GX-F8A
(接近時
on)
GX-F8B
(離れて
on)
レ−ル
(1個)
取付ねじ
(ピッチ
+1個)
センサ
取付ねじ
(1個)
取付ナット
(1個)
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX20□□CFA□ □個SENAT3□HSCB3−6
(2個)
CBSST3−10LBNR3専用SCB3−6
(2個)
6,0009,60013,2006,50010,00013,600
FB□ □個
FW1 1個1個9,60010,000
FW2 2個13,20013,600
FW3 2個1個

■フォトセンサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価
(L≦150)
¥基準単価
(L≧200)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ取付ねじセンサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX20□□C MP□ PM-L25SENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
5,2007,90010,4005,6008,30010,900

■フォトセンサタイプ(オムロン製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価
(L≦150)
¥基準単価
(L≧200)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ取付ねじセンサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX20□□CEP□EE-SX951-R 1MSENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
5,0007,60010,1005,5008,00010,500

追加工

 型式ブロック数モータアタッチメントベース全長(L)(Code)
 LX2001B1A2025200XW1
 LX2005C-MXB1A2040150EP3

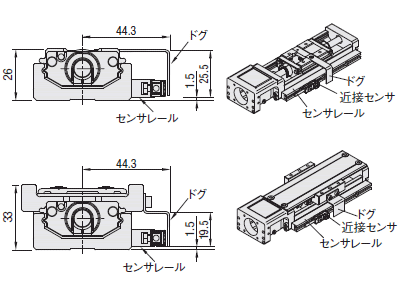

■近接センサタイプ取付図ーPanasonic製ー

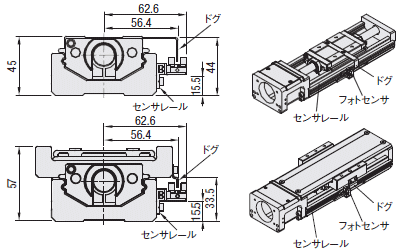

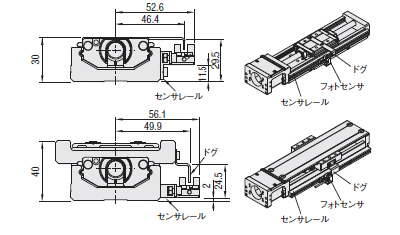

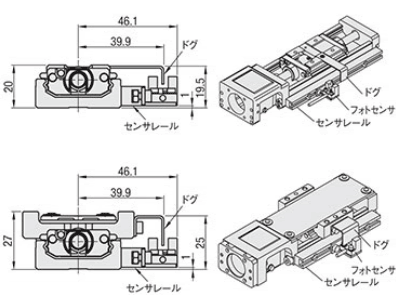

■フォトセンサタイプ取付図ーPanasonic製/オムロン製ー


ドグ [M]材質SUS304 板厚1mm

ドグ [M]材質SUS304 板厚1mm

■ご注意

・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
 部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
 細かい部品が数点ございますので、紛失される恐れがあります。
 商品のお取り扱いには、十分ご注意ください。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
[ ! ]センサは反対側にも同様につけることができます。
[ ! ]センサ向きは一例です。反対向き(ケーブル右出し)でも可能です。

[ ! ]センサセットのみの販売やドグ・センサレール単品は、標準部品としてのお取り扱いがありません。>>規格外品サービスにてお問い合わせください。

LX26

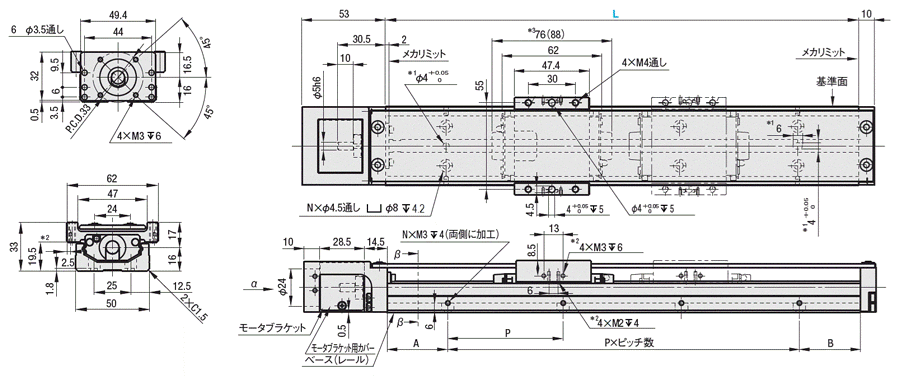

外形図

α矢視図 β-β断面図

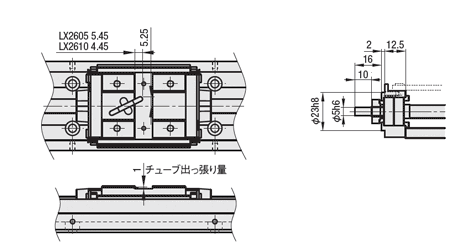

LX2605/2610標準 ブロック部詳細

モータブラケット無しタイプ

*1:位置決め用ノック穴(ベース部加工)
*2:ドグ用取付タップ穴
*3:潤滑ユニットMX付は( )内数値)

[ ! ]ブロック2個タイプの有効ストロークは密着時の値です。
[ ! ]LX26のブラケット無しタイプを折り返し仕様でご使用の場合、ベルトテンションにより軸端破損する可能性があります。ご使用をお控えください。
[ ! ]ブロック2個タイプの場合、二点鎖線のブロックはボールネジと連結していません。

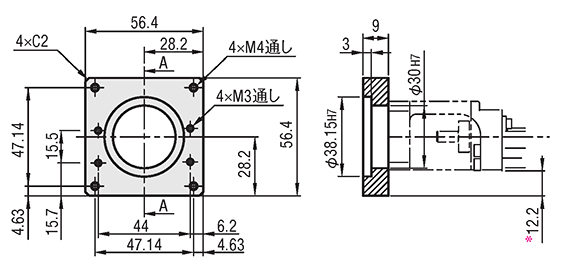

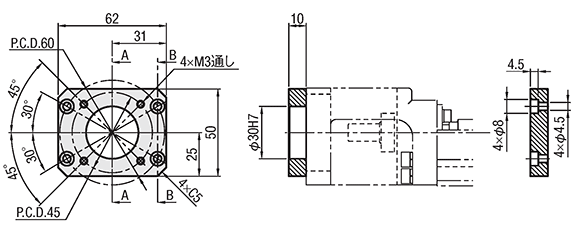

モータアタッチメント・モータ取付部外形図
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □25
A2625
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □38
A2638
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40
A2640
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40 (NEMA規格)
E2640
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □28
T2628
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □42
T2642
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A
ステッピングモータ用 □56.4
T2656.4

アタッチメントなし、ブラケットあり
N

アタッチメントなし、ブラケットなし
F

サーボモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モータ型番ワット数推奨
カップリング
LX26A2625□25安川電機SGMMV-A1E10WSCXW21
SCPW21
CPDW19
SGMMV-A2E20W
SGMMV-A3E30W
三菱電機HG-AK013610W
HG-AK023620W
HG-AK033630W
A2638□38PanasonicMSMD5A50W
MSME5A
MSMD01*100W
MSME01*
A2640□40安川電機SGMJV-A550W
SGM7A-A5A
SGMAV-A5
三菱電機HG-MR053
HG-KR053
山洋電気Q1AA04003D30W
Q1AA04005D50W
オムロンR88M-K05030
キーエンスMV-M05
SV-M005
E2640□40ESIEMENS1FK7011-550WCPDW19
1FK7015-5100W
ステッピングモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モ-タ型番種類推奨
カップリング
LX26T2628□28オリエンタル
モーター
PKP222相SCXW21
SCPW21
CPDW19
PKP525相
ASC3(ASM)
/AR2(ARM)
αステップ
T2642□42PK24*/
PKP24
2相
RKS54*5相
PK54
ASC46
/ AR46
αステップ
T2656.4□56.4NEMA規格NEMA23CPDW19
[ ! ]NEMA規格(National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。

仕様
LX26
カバー
ねじ径(mm)8
リ−ド(mm)2 ・ 5・ 10
精度上級・精密級
付属品
モ−タアタッチメント
  A5052 黒色アルマイト
アタッチメント取付ねじ4本  SUSXM7
※モータブラケット無しタイプに付属品はありません。

材質はこちらをご参照ください。
標準グリース:昭和シェル製アルバニヤグリースS No.2
低発塵グリース:日本精工製LG2

規格表

型式-ブロック数-モータアタッチメント-ベース全長(L)
LX2602C-B1-A2640-300
LX2605C−MX-B1-A2638-200
型式標準グリース低発塵グリース潤滑ユニットMX付(標準グリース)
上級精密級上級精密級上級精密級
リ−ド2LX2602CLX2602CPLX2602CGLX2602CPG LX2602C−MXLX2602CP−MX
リ−ド5LX2605CLX2605CPLX2605CGLX2605CPG LX2605C−MXLX2605CP−MX
リ−ド10LX2610CLX2610CPLX2610CGLX2610CPG LX2610C−MXLX2610CP−MX

潤滑ユニットMX情報 こちら 「C」はカバータイプとなります。 低発塵グリース情報 こちら

型式ブロック数モータ
アタッチメント
ベース
全長(L)
*有効ストローク総質量(kg)取付穴寸法
カバー
上級*精密級B1B2MX付(B1)B1B2APBピッチ数穴数(N)
(標準グリース)
LX2602C
LX2605C
LX2610C
(低発塵グリース)
LX2602CG
LX2605CG
LX2610CG
(潤滑ユニットMX付・
標準グリース)
LX2602C-MX
LX2605C-MX
LX2610C-MX
(標準グリース)
LX2602CP
LX2605CP
LX2610CP
(低発塵グリース)
LX2602CPG
LX2605CPG
LX2610CPG
(潤滑ユニットMX付・
標準グリース)
LX2602CP-MX
LX2605CP-MX
LX2610CP-MX
(1個)
B1
*潤滑ユニット
MX付とリード10は、
B1のみ選択可

(2個)
B2
(サーボモータ)
A2625
A2638 A2640
E2640

(ステッピングモータ)
T2628 T2642
T2656.4

*(アタッチメント無し)
N

*(モータブラケット無し)
F
100 171.0710801014
150 671.153535
200 1171051.36202026
250 167911551.571.894545
300 2171412051.782.1303038
350
(リード5・10のみ)
2671912551.992.311515410
400
(リード5・10のみ)
3172413052.22.524040

*精密級には精度保証書を添付致します。
*アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。
*有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
*「C」はカバータイプです。
最高速度はこちらをご参照ください。
慣性モーメントはこちらをご参照ください。
潤滑ユニットMX付は+0.007kg

■精度基準

精度基準上級精密級
位置決め精度(mm)0.060.02
バックラッシ(mm)0.010.003
繰返し位置決め精度(mm)±0.005±0.003
走り平行度(mm)0.0250.01
起動トルク(N・cm)22

■近接センサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
センサ種類・個数センサレ−ル部センサ部
(*数量はセンサ付属1個の
場合)
ドグ¥基準単価
(L≦200)
¥基準単価
(L≧250)
GX-F8A
(接近時
on)
GX-F8B
(離れて
on)
レ−ル
(1個)
取付ねじ
(ピッチ
+1個)
センサ取付ねじ
(1個)
取付ナット
(1個)
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX26□□C FA□ □個SENAT3□HSCB3−6CBSST3−10LBNR3専用SCB3−6
(2個)
6,2009,70013,3007,00010,60014,200
FB□ □個
LX26□□C FW1 1個1個9,70010,600
FW2 2個13,30014,200
FW3 2個1個

■フォトセンサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価<br(L≦200)>¥基準単価
(L≧250)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ
取付ねじ
センサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX26□□CMP□PM-L25SENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
5,3007,90010,5005,9008,80011,400

フォトセンサPM-L24は製造メーカの生産終了に伴い、後継機のPM-L25に2017年4月より変更となります。

■フォトセンサタイプ(オムロン製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価<br(L≦200)>¥基準単価
(L≧250)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ
取付ねじ
センサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX26□□CEP□ EE-SX951-R 1MSENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
5,1007,60010,2005,8008,50011,000

追加工

 型式ブロック数モータアタッチメントベース全長(L)(Code)
 LX2602B1A2640300XW1
 LX2605CB1A2638200MP2

■近接センサタイプ取付図ーPanasonic製ー

■フォトセンサタイプ取付図ーPanasonic製/オムロン製ー

一軸アクチュエータ LX カバータイプ:関連画像
ドグ [ M ]材質SUS304 板厚1mm
一軸アクチュエータ LX カバータイプ:関連画像
ドグ [ M ]材質SUS304 板厚1mm

■ご注意

・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
 部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
 細かい部品が数点ございますので、紛失される恐れがあります。
 商品のお取り扱いには、十分ご注意ください。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
[ ! ]センサは反対側にも同様につけることができます。
[ ! ]センサ向きは一例です。反対向き(ケーブル右出し)でも可能です。

[ ! ]センサセットのみの販売やドグ・センサレール単品は、標準部品としてのお取り扱いがありません。>>規格外品サービスにてお問い合わせください。

LX30

外形図

カバーショートブロックタイプ

カバーロングブロックタイプ

カバータイプ

モータブラケット無しタイプ

*1:位置決め用ノック穴(ベース部加工)
*2:ドグ用取付タップ穴
*3:潤滑ユニットMX付は( )内数値

[ ! ]ブロック2個タイプの有効ストロークは密着時の値です。
[ ! ]ブロック2個タイプの場合、二点鎖線のブロックはボールネジと連結していません。

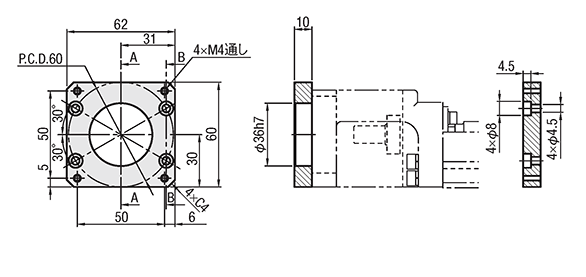

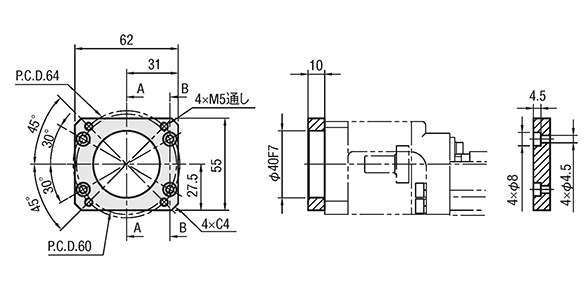

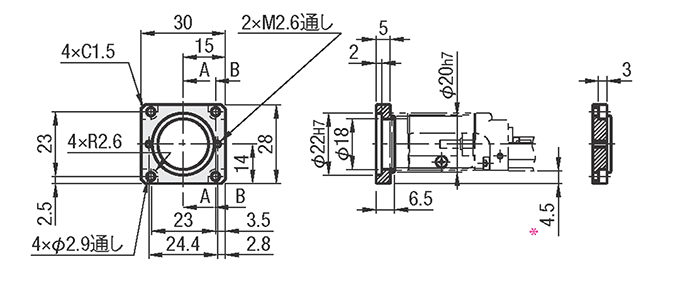

モータアタッチメント・モータ取付部外形図
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □38
A3038
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40
A3040
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40 (NEMA規格)
E3040
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □42
T3042
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □56.4
T3056.4
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □60
T3060

アタッチメントなし、ブラケットあり
N

アタッチメントなし、ブラケットなし
F

サーボモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モータ型番ワット数推奨
カップリング
LX30A3038□38PanasonicMSMD5A50WSCXW21
SCPW21
CPDW19
MSME5A
MSMD01*100W
MSME01*
A3040□40安川電機SGMJV-A550W
SGM7A-A5A
SGMAV-A5
SGM7A-01A100W
SGMJV-01
SGMAV-01
三菱電機HG-MR05350W
HG-KR053
HG-MR13100W
HG-KR13
山洋電気Q1AA04003D30W
Q1AA04005D50W
Q1AA04010D100W
オムロンR88M-K0503050W
R88M-K10030100W
キーエンスMV-M0550W
SV-M005
MV-M10100W
SV-M010
E3040□40ESIEMENS1FK7011-550WCPDW25
1FK7015-5100W
ステッピングモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モ-タ型番種類推奨
カップリング
LX30T3042□42オリエンタル
モーター
PK24*2相SCXW21
SCPW21
CPDW19
RKS54*
/ PK54
5相
ASC46/
AR46
αステップ
T3056.4□56.4PK26*2相
T3060□60RKS56*5相
PK56*
ASC66
/ AR66
αステップ
[ ! ]NEMA規格(National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。

仕様
LX30
カバー
ねじ径(mm)10
リード(mm)5 ・ 10
精度上級・精密級
付属品
モータアタッチメント
  A5052 黒色アルマイト
アタッチメント取付ねじ4本  SUSXM7
※モータブラケット無しタイプに付属品は
ありません。

材質はこちらをご参照ください。
標準グリース:昭和シェル製アルバニヤグリースS No.2
低発塵グリース:日本精工製LG2

規格表

型式-ブロック数-モータアタッチメント-ベース全長(L)
LX3010C-B1-A3040-600
LX3010C−MX-B1-A3040-600
型式標準グリース低発塵グリース潤滑ユニットMX付(標準グリース)
上級精密級上級精密級上級精密級
リード5LX3005C LX3005CPLX3005CGLX3005CPG LX3005C−MXLX3005CP−MX
リード10LX3010C LX3010CPLX3010CGLX3010CPG LX3010C−MXLX3010CP−MX

潤滑ユニットMX情報 こちら
「C」はカバータイプとなります。
低発塵グリース情報 こちら

型式ブロック数モータ
アタッチメント
ベース
全長(L)
取付穴寸法
上級*精密級AP1P2Bピッチ数穴数(N)
(標準グリース)
LX3005C
LX3010C

(低発塵グリース)
LX3005CG
LX3010CG

(潤滑ユニットMX付
・標準グリース)
LX3005C-MX
LX3010C-MX
(標準グリース)
LX3005CP
LX3010CP

(低発塵グリース)
LX3005CPG
LX3010CPG

(潤滑ユニットMX付
・標準グリース)
LX3005CP-MX
LX3010CP-MX
ロングブロックタイプ
(1個)B1
(2個)B2
B2のとき
L≧300

ショートブロックタイプ
(1個)S1
(2個)S2
*潤滑ユニット
MX付は、B1/S1
のみ選択可
(サーボモータ)
A3038
A3040
E3040

(ステッピングモータ)
T3042
T3056.4
T3060

*(アタッチメント無し)
N

(モータブラケット無し)
F
125 12.510012.514
150 2525
200 5050
250 1005026
300 100
350 5038
400 100
450 50410
500 100
550 50512
600 100

*精密級には精度保証書を添付致します。 *「C」はカバータイプです。
*アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。

ベース全長(L)*有効ストローク総質量(kg)
MX無しMX付カバー
B1B2S1S2B1S1B1B2S1S2
125 2954.51.751.5
150 5479.51765.51.921.671.98
200 104129.56790115.52.2522.32
250 154179.5117140165.52.592.342.66
300 204116229.5167190215.52.923.492.672.99
350 254166279.5217240265.53.263.833.013.33
400 304216329.5267290315.53.64.163.353.66
450 354266379.5317340365.53.934.53.684
500 404316429.5367390415.54.274.834.024.33
550 454366479.5417440465.54.65.174.354.67
600 504416529.5467490515.54.945.514.695.01

*有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
潤滑ユニットMX付は+0.011kg

■精度基準

精度基準L≦400L≧450
上級精密級上級精密級
位置決め精度(mm)0.060.020.10.025
バックラッシ(mm)0.020.0030.020.003
繰返し位置決め精度(mm)±0.005±0.003±0.005±0.003
走り平行度(mm)0.0250.010.0350.015
起動トルク(N・cm)4

最高速度はこちらをご参照ください。
慣性モーメントはこちらをご参照ください。

■近接センサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*L≦100は2個まで
L≧150は3個まで
センサ種類・個数センサレ−ル部センサ部
(*数量はセンサ付属1個の場合)
ドグ¥基準単価
(L≦300)
¥基準単価
(L≧350)
GX-F12A
(接近時
on)
GX-F12B
(離れて
on)
レ−ル
(1個)
取付ねじ
(ピッチ
+1個)
センサ
取付ねじ
(1個)
取付ナット
(1個)
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX30□□C−B□FA□ □個SENAT3□HSCB3−6SCB3−6
(2個)
SCB3−5
(2個)
LBNR3
(2個)
専用SCB3−6
(2個)
5,9009,20012,6006,60010,40013,800
FB□ □個
LX30□□C−S□FAS□□個
FBS□□個
LX30□□C−B□FW1 1個1個9,20010,400
FW2 2個12,60013,800
FW3 2個1個
LX30□□C−S□FWS11個1個9,20010,400
FWS22個12,60013,800
FWS32個1個

■フォトセンサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式code
(□は個数)
*L≦150は2個まで
L≧200は3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価
(L≦300)
¥基準単価
(L≧350)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ取付ねじセンサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX30□□C−B□MP□ PM-L25SENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
5,3007,90010,5005,9009,10011,700
LX30□□C−S□MPS□

フォトセンサPM-L24は製造メーカの生産終了に伴い、後継機のPM-L25に2017年4月より変更となります。

■フォトセンサタイプ(オムロン製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式code
(□は個数)
*L≦150は2個まで
L≧200は3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価<br>(L≦300)¥基準単価<br>(L≧350)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ取付ねじセンサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX30□□C−B□EP□ EE-SX951-R 1MSENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
5,1007,60010,2006,2008,80011,400
LX30□□C−S□EPS□

追加工

 型式ブロック数モータアタッチメントベース全長(L)(Code)
 LX3010B1A3040600 XW1
 LX3005S1A3040600 SPS3

■近接センサタイプ取付図ーPanasonic製ー

■フォトセンサタイプ取付図ーPanasonic製/オムロン製ー

一軸アクチュエータ LX カバータイプ:関連画像
ドグ [ M ]材質SUS304 板厚1mm
一軸アクチュエータ LX カバータイプ:関連画像
ドグ[ M ]材質SUS304 板厚1mm

■ご注意

・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
 部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
 細かい部品が数点ございますので、紛失される恐れがあります。
 商品のお取り扱いには、十分ご注意ください。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
[ ! ]センサは反対側にも同様につけることができます。
[ ! ]センサ向きは一例です。反対向き(ケーブル右出し)でも可能です。

[ ! ]センサセットのみの販売やドグ・センサレール単品は、標準部品としてのお取り扱いがありません。>>規格外品サービスにてお問い合わせください。

LX45

外形図

カバーショートブロックタイプ

カバーロングブロックタイプ

α矢視図 β-β断面図

モータブラケット無しタイプ

*1:位置決め用ノック穴(ベース部加工)
*2:ドグ用取付タップ穴
*3:潤滑ユニットMX付は( )内数値

[ ! ]ブロック2個タイプの有効ストロークは密着時の値です。
[ ! ]ブロック2個タイプの場合、二点鎖線のブロックはボールネジと連結していません。


モータアタッチメント・モータ取付部外形図
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □38
A4538
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40
A4540
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □60
A4560
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □40(NEMA規格)
E4540
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

サーボモータ用 □55(NEMA規格)
E4555
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □56.4
T4556.4
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □60
T4560
一軸アクチュエータ LX カバータイプ:関連画像
モータ側 アクチュエータ側
 断面A―A

断面B―B

ステッピングモータ用 □85
T4585

アタッチメントなし、ブラケットあり
N
一軸アクチュエータ LX カバータイプ:関連画像
アタッチメントなし、ブラケットなし
F

サーボモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モータ型番ワット数推奨
カップリング
LX45A4538□38PanasonicMSMD5A50WSCXW28
SCPW28
CPDW25
MSME5A
MSMD01*100W
MSME01*
A4540□40安川電機SGMJV-A550W
SGM7A-A5A
SGMAV-A5
SGM7A-01A100W
SGM7J-01A
SGMJV-01
SGMAV-01
SGMAV-C2150W
三菱電機HG-MR05350W
HG-KR053
HG-MR13100W
HG-KR13
山洋電気Q1AA04003D30W
Q1AA04005D50W
Q1AA04010D100W
オムロンR88M-K0503050W
R88M-G05030
R88M-K10030100W
キーエンスMV-M0550W
SV-M005
MV-M10100W
SV-M010
MA4560□60PanasonicMQMF-01100W
MSMD02200W
MSME02
MSMD04400W
MSME04
オムロンR88M-GP10030100W
E4540□40SIEMENS1FK7011-550WSCXW34
SCPW34
CPDW32
1FK7015-5100W
E4555□55SIEMENS1FK7022-5380W
A4560□60安川電機SGMJV-02200W
SGMJV-04400W
三菱電機HG-MR23200W
HG-KR23
HG-MR43400W
HG-KR43
山洋電気Q1AA06020D200W
Q1AA06040D400W
キーエンスMV-M20200W
SV-M020
MV-M40400W
SV-M040
ステッピングモータ適用表
LX
タイプ
モータ
アタッチメント
型式
フランジ
サイズ
メーカー名モ-タ型番種類推奨
カップリング
LX45T4560□60オリエンタル
モーター
RKS56*
/ PK56*
5相SCXW28
SCPW28
CPDW25
ASC66
/AR66
αステップ
T4556.4□56.4NEMA規格NEMA23CPDW25
CPDW32
T4585□85NEMA24
[ ! ]NEMA規格(National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。

仕様
LX45
カバー
ねじ径(mm)15
リード(mm)10 ・ 20
精度上級・精密級
付属品
モータアタッチメント
  A5052 黒色アルマイト
アタッチメント取付ねじ4本  SUSXM7
※モータブラケット無しタイプに付属品はありません。

材質はこちらをご参照ください。
標準グリース:昭和シェル製アルバニヤグリースS No.2
低発塵グリース:日本精工製LG2

規格表

型式-ブロック数-モータアタッチメント-ベース全長(L)
LX4510C-B1-A4540-540
LX4520−MX-B1-A4560-390
型式標準グリース低発塵グリース潤滑ユニットMX付(標準グリース)
上級精密級上級精密級上級精密級
リード10LX4510C LX4510CPLX4510CGLX4510CPG LX4510C−MXLX4510CP−MX
リード20LX4520C LX4520CPLX4520CGLX4520CPG LX4520C−MXLX4520CP−MX

潤滑ユニットMX情報 こちら
「C」はカバータイプとなります。
低発塵グリース情報 こちら

型式ブロック数モータ
アタッチメント
ベース
全長(L)
取付穴寸法
上級*精密級AP1P2Bピッチ数穴数(N)
(標準グリース)
LX4510C
LX4520C
(低発塵グリース)
LX4510CG
LX4520CG
(潤滑ユニットMX・標準グリース)
LX4510C−MX
LX4520C−MX
(標準グリース)
LX4510CP
LX4520CP
(低発塵グリース)
LX4510CPG
LX4520CPG
(潤滑ユニットMX・標準グリース)
LX4510CP−MX
LX4520CP−MX
ロングブロックタイプ
(1個)B1
(2個)B2
ショートブロックタイプ
(1個)S1
(2個)S2
*潤滑ユニット
MX付は、B1/S1
のみ選択可
(サーボモータ)
A4538 A4540
MA4560 A4560
E4540 E4555
(ステッピングモータ)
T4560
T4556.4 T4585
*(アタッチメント無し)
N
(モータブラケット無し)
F
340 701001007026
390 5038
440 100
490 50410
540 100
590 50512

*精密級には精度保証書を添付致します。 *アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。 *「C」はカバータイプです。

■精度基準

精度基準上級精密級
位置決め精度(mm)0.10.025
バックラッシ(mm)0.020.003
繰返し位置決め精度(mm)±0.005±0.003
走り平行度(mm)0.0350.015
起動トルク(N・cm)10

最高速度はこちらをご参照ください。
慣性モーメントはこちらをご参照ください。

■有効ストローク・総質量

ベース
全長
(L)
*有効ストローク*総質量(kg)
MX無MX付カバー
B1B2S1S2B1S1B1B2S1S2
340 210.488.8247.9163.8194.4231.96.598.095.946.78
390 260.4138.8297.9213.8244.4281.97.238.736.577.41
440 310.4188.8347.9263.8294.4331.97.869.367.28.04
490 360.4238.8397.9313.8344.4381.98.499.997.848.68
540 410.4288.8447.9363.8394.4431.99.1310.638.479.31
590 460.4338.8497.9413.8444.4481.99.7611.269.19.94

*有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
*潤滑ユニットMX付の総質量は+0.024kg

■近接センサタイプ(Panasonic製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*センサは3個まで
センサ種類・個数センサレ−ル部センサ部
(*数量はセンサ付属1個の場合)
ドグ¥基準単価
(L≦440)
¥基準単価
(L≧490)
GX-F12A
(接近時
on)
GX-F12B
(離れて
on)
レ−ル
(1個)
取付ねじ
(ピッチ
+1個)
センサ
取付ねじ
(1個)
取付ナット
(1個)
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX45□□C−B□FA□ □個SENC3□HSCB3−6CBSST3-8LBNR3専用SCB3−6
(2個)
5,5008,80012,2005,8009,10012,500
FB□ □個
LX45□□C−S□FAS□□個
FBS□□個
LX45□□C−B□FW1 1個1個8,8009,100
FW2 2個12,20012,500
FW3 2個1個
LX45□□C−S□FWS11個1個8,8009,100
FWS22個12,20012,500
FWS32個1個

■フォトセンサタイプ(Panasonic製) −セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*センサは3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価
(L≦440)
¥基準単価
(L≧490)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ
取付ねじ
センサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX45□□C−B□MP□ PM-L25SENC3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
4,9007,50010,2005,2007,80010,500
LX45□□C−S□MPS□

フォトセンサPM-L24は製造メーカの生産終了に伴い、後継機のPM-L25に2017年4月より変更となります。

■フォトセンサタイプ(オムロン製)−セット部品仕様−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
*センサは3個まで
フォトセンサ
(NPN出力)
センサレ−ル部センサ部(*数量はセンサ付属1個の場合)ドグ¥基準単価
(L≦440)
¥基準単価
(L≧490)
レ−ル
(1個)
取付ねじ
(ピッチ+1個)
センサ
ブラケット
ブラケット
取付ねじ
ナット
センサ
取付ねじ
センサ
取付ワッシャ
ドグ
(1個)
ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LX45□□C−B□EP□ EE-SX951-R 1MSENC3□HSCB3−6
(2個)
専用SCB3−5
(2個)
LBNR3
(2個)
SCB3−6
(2個)
M3小形丸平座金
(2個)
専用SCB3−6
(2個)
4,7007,3009,8005,0007,60010,100
LX45□□C−S□EPS□

追加工

 型式ブロック数モータアタッチメントベース全長(L)(Code)
 LX4510B1A4540590XW1
 LX4520CB1A4560340EP2

■近接センサタイプ取付図ーPanasonic製ー

■フォトセンサタイプ取付図ーPanasonic製/オムロン製ー

一軸アクチュエータ LX カバータイプ:関連画像
ドグ [ M ]材質SUS304 板厚1mm
一軸アクチュエータ LX カバータイプ:関連画像
ドグ[ M ]材質SUS304 板厚1mm

■ご注意

・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
 部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
 細かい部品が数点ございますので、紛失される恐れがあります。
 商品のお取り扱いには、十分ご注意ください。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
[ ! ]センサは反対側にも同様につけることができます。
[ ! ]センサ向きは一例です。反対向き(ケーブル右出し)でも可能です。

[ ! ]センサセットのみの販売やドグ・センサレール単品は、標準部品としてのお取り扱いがありません。>>規格外品サービスにてお問い合わせください。

一軸アクチュエータ LX 最高移動速度/精度規格

最高移動速度

最高速度(mm/sec)
Type
リ-ド
(mm)
レ-ル長さ L(mm)
75
80
100
125
150
175
200
250
300
350
400
450
500
550
600
LX15
2
330
330
330
330
330
330
LX20
1
190
190
190
190
5
694
694
694
694
633
LX26
2
290
290
290
290
290
5
521
521
521
521
521
446
10
1040
1040
1040
1040
1040
890
LX30
5
410
410
410
410
410
410
410
410
370
300
250
10
830
830
830
830
830
830
830
740
600
500
Type
リ-ド
(mm)
レ-ル長さ L(mm)

340
390
440
490
540
590
LX45
10
550
550
550
550
550
550
20
1110
1110
1110
1110
1110
1110
*表中の値は、ボールねじの危険速度とDN 値によって算出された参考値です。
モータの回転数や運転条件等を考慮した保証値ではありませんので、ご注意ください。
精度規格表
精度規定項目
LX15
LX20
LX26
LX30(L≦400)
LX30(L≧450)
LX45
上級
精密級
上級
精密級
上級
精密級
上級
精密級
上級
精密級
上級
精密級
位置決め精度(mm)
0.04
0.02
0.06
0.02
0.06
0.02
0.06
0.02
0.1
0.025
0.1
0.025
繰返し位置決め精度(mm)
±0.004
±0.003
±0.005
±0.003
±0.005
±0.003
±0.005
±0.003
±0.005
±0.003
±0.005
±0.003
バックラッシ(mm)
0.01
0.002
0.01
0.003
0.01
0.003
0.02
0.003
0.02
0.003
0.02
0.003
平行度(mm)
0.02
0.01
0.025
0.01
0.025
0.01
0.025
0.01
0.035
0.015
0.035
0.015
起動トルク(N•cm)
0.8
1.2
2
4
4
10

精度規格

●位置決め精度
基準位置(ストローク端)から一定方向に順次位置決め・測定を行います。
実際に移動した距離と指令距離との最大差を、測定値とします。
規格値は「精度規格表」をご覧ください。
●繰返し位置決め精度
一定方向から同一ポイントへ7回繰返し位置決め・測定を行います。
この測定読みの最大差の1/2に±の記号をつけた値を、測定値とします。
規格値は「精度規格表」をご覧ください。
●バックラッシ
基準位置からブロックに負荷をかけた後、開放します。
その基準位置と戻り値との差を、測定値とします。
規格値は「精度規格表」をご覧ください。
●走り平行度
レールを基準ベースに取付けた状態でブロックから基準面にダイヤル
ゲージを設置し、移動・測定を行います。
その読みの最大差を、測定値とします。
規格値は「精度規格表」をご覧ください。

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

LX15

価格表

■精密級・低発塵グリース

潤滑ユニットMX付の単価

仕様¥商品単価
精密級基準単価+6,200
低発塵グリース基準単価+4,000
潤滑ユニットMX付基準単価+2,300

基準単価に表記商品単価を加えた金額が商品価格となります。
数量スライド価格が適用されます。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ ¥基準単価
型式L=75L=100 L=125 L=150 L=175 L=200 ブロック数ねじ径リード
LX1502C-B1-□46,30047,300
49,10051,80055,40060,700152

■数量スライド納期

数量区分標準対応個別対応
小口大口大口
数 量1〜23~1415~
値引率基準単価10%15%

表示数量超えはWOSにてご確認ください。
ブロック1個以外は、3台から出荷日のお見積りをさせて頂きます。
追加工価格分は数量スライド価格適用外です。

標準グリース上級タイプ
LX1502(C)

 3 日目出荷

標準グリース精密級タイプ
LX1502(C)P

 5 日目出荷

低発塵グリース
潤滑ユニットMX付

 8 日目出荷

標準グリース上級タイプ

大 口
出荷日
+8日目出荷数量
3~14
[ ! ]ストーク対応なし

LX20

価格表

■精密級・低発塵グリース

潤滑ユニットMX付の単価

仕様¥商品単価
精密級基準単価+6,200
低発塵グリース基準単価+4,000
潤滑ユニットMX付基準単価+2,700

基準単価に表記商品単価を加えた金額が商品価格となります。
数量スライド価格が適用されます。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ ¥基準単価
型式L=80
(リード1のみ)
L=100 L=150 L=200 L=250
(リード5のみ)
L=300
(リード5のみ)
ブロック数ねじ径リード
LX20□□C−B1−□43,10045,90047,30048,70049,90051,200161

5
LX20□□C−B2−□62,30063,60064,9002
LX20□□C−B1−F50,60053,80055,70057,60058,50060,0001
LX20□□C−B2−F71,20073,10074,7002

■数量スライド納期

数量区分標準対応個別対応
小口大口大口
数 量1〜23〜1415〜
値引率基準単価10%15%
出荷日通常+8日お見積り

表示数量超えはWOSにてご確認ください。
標準グリス上級タイプ(ブロック1個)以外は3台から出荷日のお見積りをさせて頂きます。

納期

■一軸アクチュエータ

標準グリース上級タイプ 標準グリース精密級タイプ 低発塵グリース
LX2001(C)・2005(C) LX2001(C)P・2005(C)P モーターブラケット無し・潤滑ユニットMX付
 3 日目出荷

 5 日目出荷

 8 日目出荷

標準グリース上級タイプ、ブロック1個(B1)
大 口
出荷日
+8日目出荷数量
3~14

[ ! ]ストーク対応なし
[ ! ]ブロック2個(B2)は、適用外となります。

■センサセット品

 8 日目出荷


標準グリース上級タイプ、ブロック1個(B1)

大 口
出荷日
+3日目出荷数量
3~14

[ ! ]ストーク対応なし
[ ! ]ブロック2個(B2)は、適用外となります。

数量区分標準対応個別対応
小口大口大口
数 量1~23~1415~
出荷日通常+3日お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準グリス上級タイプ(ブロック1個)以外は3台から納期のお見積りをさせて頂きます。

LX26

価格表

■精密級・低発塵グリース

潤滑ユニットMX付の単価

仕様¥商品単価
精密級基準単価+7,500
低発塵グリース基準単価+5,000
潤滑ユニットMX付基準単価+2,900

基準単価に表記商品単価を加えた金額が商品価格となります。
数量スライド価格が適用されます。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ ¥基準単価
型式L=100
(リード2のみ)
L=150 L=200 L=250 L=300 L=350
(リード5・10のみ)
L=400
(リード5・10のみ)
ブロック数ねじ径リード
LX26□□C−B1−□48,80050,50053,40056,30059,20061,20063,000182

5

10
LX26□□C−B2−□70,00072,80075,40077,2002
LX26□□C−B1−F56,50058,90062,30065,80069,10070,80072,9001
LX26□□C−B2−F79,40082,80085,60087,7002

リード10はB1(ブロック1個)のみ選択可能です。

■数量スライド納期

数量区分標準対応個別対応
小口大口大口
数 量1〜23〜1415〜
値引率基準単価10%15%
出荷日通常+8日お見積り

表示数量超えはWOSにてご確認ください。
標準グリス上級タイプ(ブロック1個)以外は3台から出荷日のお見積りをさせて頂きます。

LX30

価格表

■精密級・低発塵グリース

潤滑ユニットMX付の単価

仕様¥商品単価
精密級基準単価+9,000
低発塵グリース基準単価+6,000
潤滑ユニットMX付基準単価+3,500

基準単価に表記商品単価を加えた金額が商品価格となります。
数量スライド価格が適用されます。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ ¥基準単価
型式L=125
(リード5のみ)
L=150 L=200 L=250 L=300 L=350 L=400 L=450 L=500 L=550 L=600 ブロック数ねじ径リード
LX30□□C−B1/S1−□ 52,20054,60066,50072,50078,40084,40090,30096,400102,500108,600114,7001105

10
LX30□□C−B2/S2−□ 66,20078,20084,20090,00096,000101,900108,000114,100120,300126,4002
LX30□□C−B1/S1−F 61,40063,50075,90082,40088,70095,100101,400108,000114,500121,100127,6001
LX30□□C−B2/S2−F 75,10087,50093,90099,400105,800112,100118,700125,200131,800138,3002

■数量スライド納期

数量区分標準対応個別対応
小口大口大口
数 量1〜23〜1415以上
値引率基準単価10%15%
出荷日通常+8日お見積り

表示数量超えはWOSにてご確認ください。
標準グリス上級タイプ(ブロック1個)以外は3台から出荷日のお見積りをさせて頂きます。

LX45

価格表

■精密級・低発塵グリース

潤滑ユニットMX付の単価

仕様¥商品単価
精密級基準単価+10,000
低発塵グリース基準単価+7,000
潤滑ユニットMX付基準単価+4,300

基準単価に表記商品単価を加えた金額が商品価格となります。
数量スライド価格が適用されます。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ ¥基準単価
型式L=340 L=390 L=440 L=490 L=540 L=590 ブロック数ねじ径リード
LX45□□C−B1/S1−□ 100,300110,100119,900129,700139,600149,50011510
LX45□□C−B2/S2−□ 110,600120,400130,200139,900149,800159,7002
LX45□□C−B1/S1−F 109,800120,000130,200140,300150,600160,8001
LX45□□C−B2/S2−F 120,100130,300140,300150,600160,800171,1002

■数量スライド納期

数量区分標準対応個別対応
小口大口大口
数 量1〜23〜1415以上
値引率基準単価10%15%
出荷日通常+8日お見積り

表示数量超えはWOSにてご確認ください。
標準グリス上級タイプ(ロングブロック1個)以外は3台から出荷日のお見積りをさせて頂きます。

指定中 の仕様・寸法情報

Loading...
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

一軸アクチュエータ LX カバータイプ

一軸アクチュエータ LX カバータイプ

    一軸アクチュエータ LX 折り返し カバータイプ

    一軸アクチュエータ LX 折り返し カバータイプ

      一軸アクチュエータ LX 標準タイプ

      一軸アクチュエータ LX 標準タイプ

        一軸アクチュエータ LX 折り返し 標準タイプ

        一軸アクチュエータ LX 折り返し 標準タイプ

          一軸アクチュエータ LST10 -ベルトタイプ-

          一軸アクチュエータ LST10 -ベルトタイプ-

            一軸アクチュエータ LS10 -ボールねじタイプ-

            一軸アクチュエータ LS10 -ボールねじタイプ-

              一軸アクチュエータ LS12 -ボールねじタイプ-

              一軸アクチュエータ LS12 -ボールねじタイプ-

                アクチュエータユニット(リンクタイプ)(MAU5040DS)

                アクチュエータユニット(リンクタイプ)(MAU5040DS)

                  アクチュエータユニット(開閉タイプ)(MAU5040SW)

                  アクチュエータユニット(開閉タイプ)(MAU5040SW)

                    アクチュエータユニット(開閉リンクタイプ)(MAU5040DW)

                    アクチュエータユニット(開閉リンクタイプ)(MAU5040DW)

                      アクチュエータユニット(MAU5040SS)

                      アクチュエータユニット(MAU5040SS)

                        一軸アクチュエータ LXF フルカバータイプ

                        一軸アクチュエータ LXF フルカバータイプ

                          一軸アクチュエータ LX20モータ付 標準/カバータイプ

                          一軸アクチュエータ LX20モータ付 標準/カバータイプ

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション ミスミ ミスミ
                            通常価格 - - - - - - - 27,279円 55,899円 45,769円 27,825円 - -
                            通常出荷日 3日目~   6日目   3日目~   6日目   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 21日目   3日目   21日目   3日目~   14日目~   8日目
                            本体/周辺部品 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            モータ取付姿勢 ストレート 折り返し ストレート 折り返し 折り返し ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート
                            カバー あり あり なし なし あり あり あり あり あり あり あり - -
                            モータ有無 なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) なし(お客様にて組み込み) -
                            駆動方式 研削ボールねじ 研削ボールねじ 研削ボールねじ 研削ボールねじ ベルト 転造ボールねじ 転造ボールねじ 転造ボールねじ 転造ボールねじ 転造ボールねじ 転造ボールねじ 研削ボールねじ 研削ボールねじ

                            一軸アクチュエータ LX カバータイプのレビュー

                            評価 5.0 平均満足度:5.0 1件のレビュー
                            1. 星4
                              0%
                            2. 星3
                              0%
                            3. 星2
                              0%
                            4. 星1
                              0%
                            手動ロボット
                            評価 5.0満足度:5.02023/02/28
                            この手のロボットはモーターを取り付けて電動で利用するのが多かったんですが、手動ハンドルを取り付けて使っています。
                            主に机上のテストやラボにて使っています。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。
