一軸アクチュエータ　LXF　フルカバータイプ

一軸アクチュエータ　LXF　フルカバータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.00件のレビュー（商品レビューの投稿ができます）

ミスミ

ミスミ

通常単価(税別)
 -
税込単価
 -
ガイド、ボールねじが一体構造で組み付けが簡単です。30kg程度までの高精度位置決めに最適！
フルカバーのため本体内部のグリス飛散を防止でき、専用カバーとブロックの採用で低床・コンパクトな構造です。

＊ご選定の際は定格荷重、許容モーメントをご確認のうえご選定ください（技術情報参照)

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

LXF2605-B1-T2628-150

単価(税別)：
---
合計(税別)：
---
出荷日：
---
Loading...

ユニット型番生成

  • 呼び （高さ）

    詳細/外形図

    選択
    高さ(mm)
    絞り込み
    基本動定格荷重（N）
    絞り込み
    最大ストローク（mm）
    絞り込み
    38
    ～6,522
    ～317
    47
    ～9,732
    ～504

  • ベース長 L（mm）

    詳細/外形図

    有効ストロークは「詳細/外形図」または「指定中の仕様・寸法情報」からご確認ください。

  • リード（mm）

    • 5
    • 10
    該当する候補がありません。

  • 精度

    詳細/外形図

    • 精密級
    • 上級

    各メーカーの精度基準をご確認ください

  • グリース

    詳細/外形図

    • 標準
    • 低発塵

  • モータアタッチメント・モータ取付部種類

    詳細/外形図

    選択
    フランジサイズ
    絞り込み
    モータ種類
    絞り込み
    メーカ名
    絞り込み
    記号
    絞り込み
    25
    サーボ
    安川電機
    A2625
    25
    サーボ
    三菱電機
    A2625
    28
    サーボ
    三菱電機
    A2628
    38
    サーボ
    Panasonic
    A2638
    38
    サーボ
    Panasonic
    A3038
    40
    サーボ
    SIEMENS
    E2640
    40
    サーボ
    山洋電気
    A3040
    40
    サーボ
    三菱電機
    A3040
    40
    サーボ
    安川電機
    A3040
    40
    サーボ
    オムロン
    A3040
    40
    サーボ
    キーエンス
    A3040
    40
    サーボ
    三菱電機
    A2640
    40
    サーボ
    安川電機
    A2640
    40
    サーボ
    オムロン
    A2640
    40
    サーボ
    キーエンス
    A2640
    40
    サーボ
    山洋電気
    A2640
    40
    サーボ
    SIEMENS
    E3040
    28
    ステッピング
    ｵﾘｴﾝﾀﾙﾓｰﾀ
    T2628
    42
    ステッピング
    ｵﾘｴﾝﾀﾙﾓｰﾀ
    T2642
    42
    ステッピング
    ｵﾘｴﾝﾀﾙﾓｰﾀ
    T3042
    56.4
    ステッピング
    NEMA規格
    T2656.4
    56.4
    ステッピング
    ｵﾘｴﾝﾀﾙﾓｰﾀ
    T3056.4
    56.4
    ステッピング
    NEMA規格
    T3056.4
    60
    ステッピング
    ｵﾘｴﾝﾀﾙﾓｰﾀ
    T3060
    アタッチメントなし　　　　　ブラケットあり
    -
    -
    N

  • センサ指定

    詳細/外形図

    選択
    センサ種類
    絞り込み
    個数
    絞り込み
    なし
    なし
    近接センサ(Panasonic)
    接近時ON 1個
    近接センサ(Panasonic)
    接近時ON 2個
    近接センサ(Panasonic)
    接近時ON 3個
    近接センサ(Panasonic)
    離れてON 1個
    近接センサ(Panasonic)
    離れてON 2個
    近接センサ(Panasonic)
    離れてON 3個
    近接センサ(Panasonic)
    接近時ON 1個　　　　　　＋離れてON 1個
    近接センサ(Panasonic)
    接近時ON 1個　　　　　　＋離れてON 2個
    近接センサ(Panasonic)
    接近時ON 2個　　　　　　＋離れてON 1個
    フォトセンサ(Panasonic)
    NPN出力 1個
    フォトセンサ(Panasonic)
    NPN出力 2個
    フォトセンサ(Panasonic)
    NPN出力 3個
    フォトセンサ(オムロン)
    NPN出力 1個
    フォトセンサ(オムロン)
    NPN出力 2個
    フォトセンサ(オムロン)
    NPN出力 3個

追加工・オプションを選択する

Loading...

3Dプレビューを更新

商品スペックが変更されました。
3Dプレビューを表示するには、更新ボタンを押してください。

技術情報満載のアクチュエータ総合情報サイトはこちらから


LXF26

一軸アクチュエータ　LXF　フルカバータイプ:関連画像α矢視図断面図β―β
  ＊1：位置決め用ノック穴（ベース加工）　＊2：ドグ用取付タップ穴　
[ ! ]アクチュエータとベース面の取り付けを容易にするために、上部カバーは締結されていない状態で出荷されます。
[ ! ]有効ストロークはメカリミットまで片側2.5mm、計5mm隙間をもたせた値です。
[ ! ]精度規格値は、レール固定後の値です。（レールねじ締結前の値ではありません。）各値はこちらを参照

モータアタッチメント・モータ取付部外形図
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □25
A2625
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □38
A2638
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □40
A2640
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □40 (NEMA規格)
E2640
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

ステッピングモータ用 □28
T2628
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

ステッピングモータ用 □42
T2642
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A
ステッピングモータ用 □56.4
T2656.4

アタッチメントなし、ブラケットあり
N

サーボモータ適用表
LX
タイプ		モータ
アタッチメント
型式		フランジ
サイズ		メーカー名モータ型番ワット数推奨
カップリング
LXF26A2625□25安川電機SGMMV－A1E10WSCXW21
SCPW21
CPDW19
SGMMV－A2E20W
SGMMV－A3E30W
三菱電機HG－AK013610W
HG－AK023620W
HG－AK033630W
A2638□38PanasonicMSMD5A50W
MSME5A
MSMD01＊100W
MSME01＊
A2640□40安川電機SGMJV－A550W
SGM7A－A5A
SGMAV－A5
三菱電機HG－MR053
HG－KR053
山洋電気Q1AA04003D30W
Q1AA04005D50W
オムロンR88M－K05030
キーエンスMV－M05
SV－M005
E2640□40ESIEMENS1FK7011－550WCPDW19
1FK7015－5100W
ステッピングモータ適用表
LX
タイプ		モータ
アタッチメント
型式		フランジ
サイズ		メーカー名モ－タ型番種類推奨
カップリング
LXF26T2628□28オリエンタル
モーター		PKP222相SCXW21
SCPW21
CPDW19
PKP525相
ASC3（ASM）
/AR2（ARM）		αステップ
T2642□42PK24＊/
PKP24		2相
RKS54＊5相
PK54
ASC46
/ AR46		αステップ
T2656.4□56.4NEMA規格NEMA23－CPDW19
[ ! ]NEMA規格（National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。

仕様
LXF26
標準/カバー
ねじ径(mm)8
リ−ド(mm)5・ 10
精度上級・精密級
[ A ]付属品
①モ−タアタッチメント
 [ M ]A5052 [ S ]黒色アルマイト
②アタッチメント取付ねじ4本 [ M ]SUSXM7
[ ! ]材質はこちらをご参照ください。
[ ! ]標準グリース：昭和シェル製アルバニヤグリースS　No.2
[ ! ]低発塵グリース：日本精工製LG2
■センサセット追加工
■近接センサタイプ（サンクス製）−セット部品仕様−
LX型式Code
(□はセンサ個数)
＊センサは3個まで		センサ種類・個数センサレ−ル部センサ部
(＊数量はセンサ付属1個の場合)		ドグ¥基準単価
(L≦200)		¥基準単価
(L≧250)
GX−F8A
(接近時on)		GX−F8B
(離れてon)		レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ取付ねじ
(1個)		取付ナット
(1個)		ドグ
(1個)		ドグ
取付ねじ		センサ個数センサ個数
1個2個3個1個2個3個
LXF26□□FXA□□個−SENAT3□HSCB3−6CBSST3−10LBNR3専用皿小ねじ
M2.6−4(1個)		6,2009,70013,3007,00010,60014,200
FXB□−□個
LXF26□□FXW11個1個皿小ねじ
M2.6−4(1個)		−9,700−−10,600−
FXW22個−13,300−14,200
FXW32個1個
■フォトセンサタイプ（サンクス製）−セット部品仕様−
LX型式Code
(□はセンサ個数)
＊センサは3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦200)		￥基準単価
(L≧250)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF26□□FSP□PM−L25SENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		5,3007,90010,5005,9008,80011,400
■フォトセンサタイプ（オムロン製）−セット部品仕様−
LX型式Code
(□はセンサ個数)
＊センサは3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦200)		￥基準単価
(L≧250)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF26□□FOP□EE－SX951－R 1MSENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		5,1007,60010,2005,8008,50011,000

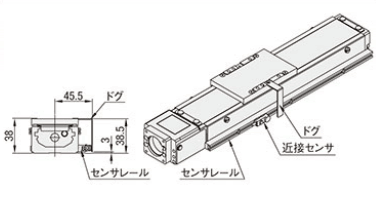

■近接センサタイプ取付図―サンクス製―

一軸アクチュエータ　LXF　フルカバータイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

■ご注意
・センサセットは付属品のため、取付はお客様ご自身でお願い致します。
・同梱された部品は、開封後、すぐにご確認ください。
・小さな部品が同梱されているため紛失には充分注意してください。
・商品を取り扱う際には十分注意してください。

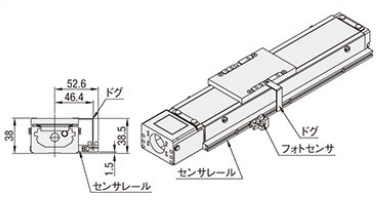

■フォトセンサタイプ取付図―サンクス製/オムロン製―

一軸アクチュエータ　LXF　フルカバータイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

[ ! ]サンクス製品とオムロンフォトセンサの外形寸法は同じです。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。

LXF30

一軸アクチュエータ　LXF　フルカバータイプ:関連画像α矢視図断面図β―β
＊1：位置決め用ノック穴（ベース加工）　＊2：ドグ用取付タップ穴　
[ ! ]アクチュエータとベース面の取り付けを容易にするために、上部カバーは締結されていない状態で出荷されます。
[ ! ]有効ストロークはメカリミットまで片側2.5mm、計5mm隙間をもたせた値です。
[ ! ]精度規格値は、レール固定後の値です。（レールねじ締結前の値ではありません。）各値は こちらを参照

  モータアタッチメント・モータ取付部外形図
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □38
A3038
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □40
A3040
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

サーボモータ用 □40 (NEMA規格)
E3040
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

ステッピングモータ用 □42
T3042
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

ステッピングモータ用 □56.4
T3056.4
一軸アクチュエータ　LXF　フルカバータイプ:関連画像
モータ側　アクチュエータ側
　　　断面A―A

断面B―B

ステッピングモータ用 □60
T3060

アタッチメントなし、ブラケットあり
N

サーボモータ適用表
LX
タイプ		モータ
アタッチメント
型式		フランジ
サイズ		メーカー名モータ型番ワット数推奨
カップリング
LXF30A3038□38PanasonicMSMD5A50WSCXW21
SCPW21
CPDW19
MSME5A
MSMD01＊100W
MSME01＊
A3040□40安川電機SGMJV－A550W
SGM7A－A5A
SGMAV－A5
SGM7A－01A100W
SGMJV－01
SGMAV－01
三菱電機HG－MR05350W
HG－KR053
HG－MR13100W
HG－KR13
山洋電気Q1AA04003D30W
Q1AA04005D50W
Q1AA04010D100W
オムロンR88M－K0503050W
R88M－K10030100W
キーエンスMV－M0550W
SV－M005
MV－M10100W
SV－M010
E3040□40ESIEMENS1FK7011－550WCPDW25
1FK7015－5100W
ステッピングモータ適用表
LX
タイプ		モータ
アタッチメント
型式		フランジ
サイズ		メーカー名モ－タ型番種類推奨
カップリング
LXF30T3042□42オリエンタル
モーター		PK24＊2相SCXW21
SCPW21
CPDW19
RKS54＊
/ PK54		5相
ASC46/
AR46		αステップ
T3056.4□56.4PK26＊2相
T3060□60RKS56＊5相
PK56＊
ASC66
/ AR66		αステップ
[ ! ]NEMA規格（National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。
[ ! ]モータ・カップリングは、適用表以外のものもご使用できます。
各取付寸法をご確認ください。

仕様
LXF30
フルカバー
ねじ径(mm)10
リード(mm)5・10
精度上級・精密級
[ A ]付属品
①モータアタッチメント
 [ M ]A5052 [ S ]黒色アルマイト
②アタッチメント取付ねじ4本 [ M ]SUSXM7
[ ! ]材質表はこちらを参照してください。
■センサセット追加工
■近接センサタイプ（サンクス製）−セット部品仕様−
LX型式Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで		センサ種類・個数センサレ−ル部センサ部
(＊数量はセンサ付属1個の場合)		ドグ¥基準単価
(L≦300)		¥基準単価
(L≧350)
GX−F12A
(接近時on)		GX−F12B
(離れてon)		レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ取付ねじ
(1個)		取付ナット
(1個)		ドグ
(1個)		ドグ
取付ねじ		センサ個数センサ個数
1個2個3個1個2個3個
LXF30□□FXA□□個−SENC3□HSCB3−6CBSST3−8LBNR3専用皿小ねじ
M2.6−4(1個)		5,4008,70012,0005,8009,20012,500
FXB□−□個
LXF30□□FXW11個1個−8,700−−9,200−
FXW22個−12,000−12,500
FXW32個1個
■フォトセンサタイプ（サンクス製）−セット部品仕様−
LX型式Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦300)		￥基準単価
(L≧350)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF30□□FSP□PM−L25SENC3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		4,8007,40010,1005,2007,90010,500
■フォトセンサタイプ（オムロン製）−セット部品仕様−
LX型式Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦300)		￥基準単価
(L≧350)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF30□□FOP□EE−SX951−R 1MSENC3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		4,6007,2009,7005,1007,60010,100
 14 日目出荷

型式−ブロック数−モータアタッチメント−ベース全長(L)−(Code)
LXF3005−B1−A3038−300−FXW1
数量区分標準対応個別対応
小口大口
数　量1～23～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

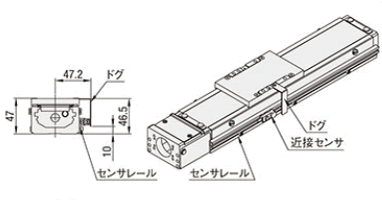

■近接センサタイプ取付図―サンクス製―

一軸アクチュエータ　LXF　フルカバータイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

■ご注意
・センサセットは付属品のため、取付はお客様ご自身でお願い致します。
・同梱された部品は、開封後、すぐにご確認ください。
・小さな部品が同梱されているため紛失には充分注意してください。
・商品を取り扱う際には十分注意してください。

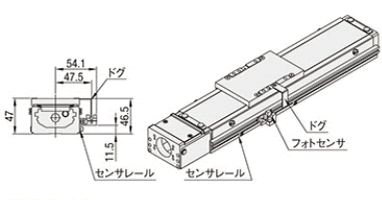

■フォトセンサタイプ取付図―サンクス製/オムロン製―

一軸アクチュエータ　LXF　フルカバータイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

[ ! ]サンクス製品とオムロンフォトセンサの外形寸法は同じです。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。

規格表

LXF26

型式−ブロック数−モータアタッチメント−ベース全長(L)
LXF2605−B1−A2625−300
型式標準グリース低発塵グリース
上級精密級上級精密級
リード5LXF2605LXF2605PLXF2605GLXF2605PG
リード10LXF2610LXF2610PLXF2610GLXF2610PG
[ ! ]低発塵グリース情報 こちら
型式ブロック数モータ
アタッチメント		ベース
全長(L)		＊有効ストローク総質量(kg)取付穴寸法
上級精密級APBピッチ数穴数(N)
(標準グリース)
LXF2605
LXF2610
(低発塵グリース)
LXF2605G
LXF2610G		(標準グリース)
LXF2605P
LXF2610P
(低発塵グリース)
LXF2605PG
LXF2610PG		(1個)
B1		(サーボモータ)
A2625
A2638
A2640
E2640

(ステッピングモータ)
T2628
T2642
T2656.4

＊(アタッチメントなし)
N		150671.235803514
2001171.4202026
2501671.64545
3002171.9303038
3502672.11515410
4003172.34040
＊精密級には精度保証書を添付致します。
＊アタッチメント無しは、モータアタッチメント取付ねじが付属されません。
＊有効ストロークは両端が2.5mmずつ隙間を持たせた値です。
[ ! ]最高速度はこちらをご参照ください。
[ ! ]慣性モーメントはこちらをご参照ください。
■精度基準
精度基準上級精密級
位置決め精度(mm)0.060.02
繰返し位置決め精度(mm)±0.005±0.003
バックラッシ(mm)0.010.003
走り平行度(mm)0.0250.01
起動トルク(N・cm)22
■近接センサタイプ（サンクス製）−セット部品仕様−
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
＊センサは3個まで		センサ種類・個数センサレ−ル部センサ部
(＊数量はセンサ付属1個の場合)		ドグ¥基準単価
(L≦200)		¥基準単価
(L≧250)
GX−F8A
(接近時on)		GX−F8B
(離れてon)		レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ取付ねじ
(1個)		取付ナット
(1個)		ドグ
(1個)		ドグ
取付ねじ		センサ個数センサ個数
1個2個3個1個2個3個
LXF26□□FXA□□個−SENAT3□HSCB3−6CBSST3−10LBNR3専用皿小ねじ
M2.6−4(1個)		6,2009,70013,3007,00010,60014,200
FXB□−□個
LXF26□□FXW11個1個皿小ねじ
M2.6−4(1個)		−9,700−−10,600−
FXW22個−13,300−14,200
FXW32個1個
■フォトセンサタイプ（サンクス製）−セット部品仕様−
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
＊センサは3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦200)		￥基準単価
(L≧250)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF26□□FSP□PM−L25SENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		5,3007,90010,5005,9008,80011,400
■フォトセンサタイプ（オムロン製）−セット部品仕様−
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
＊センサは3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦200)		￥基準単価
(L≧250)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF26□□FOP□EE−SX951−R 1MSENAT3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		5,1007,60010,2005,8008,50011,000

LXF30

型式−ブロック数−モータアタッチメント−ベース全長(L)
LXF3005−B1−A3038−300
型式標準グリース低発塵グリース
上級精密級上級精密級
リード5LXF3005LXF3005PLXF3005GLXF3005PG
リード10LXF3010LXF3010PLXF3010GLXF3010PG
[ ! ]低発塵グリース情報こちら
型式ブロック数モータ
アタッチメント		ベース
全長(L)		取付穴寸法
上級精密級AP1P2Bピッチ数穴数(N)
(標準グリース)
LXF3005
LXF3010

(低発塵グリース)
LXF3005G
LXF3010G		(標準グリース)
LXF3005P
LXF3010P

(低発塵グリース)
LXF3005PG
LXF3010PG		(1個)
B1		(サーボモータ)
A3038
A3040
E3040

(ステッピングモータ)
T3042
T3056.4
T3060

＊(アタッチメントなし)
N		15025−1002514
2005050
2501005026
300100
3505038
400100
45050410
500100
55050512
600100
＊精密級には精度保証書を添付致します。
＊アタッチメント無しは、モータアタッチメント取付ねじが付属されません。
＊有効ストロークは両端が2.5mmずつ隙間を持たせた値です。
[ ! ]最高速度はこちらをご参照ください。
[ ! ]慣性モーメントはこちらをご参照ください。
■有効ストローク・総質量
ベース全長(L)有効ストローク総質量(kg)
150541.9
2001042.2
2501542.6
3002043.0
3502543.3
4003043.7
4503544.1
5004044.5
5504544.8
6005045.2
＊有効ストロークは両端より2.5mm余裕を取った寸法で記載しています。
■精度基準
精度基準L≦400L≧450
上級精密級上級精密級
位置決め精度(mm)0.060.020.10.025
繰返し位置決め精度(mm)±0.005±0.003±0.005±0.003
バックラッシ(mm)0.020.0030.020.003
走り平行度(mm)0.0250.010.0350.015
起動トルク(N・cm)44
■近接センサタイプ（サンクス製）−セット部品仕様−
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで		センサ種類・個数センサレ−ル部センサ部
(＊数量はセンサ付属1個の場合)		ドグ¥基準単価
(L≦300)		¥基準単価
(L≧350)
GX−F12A
(接近時on)		GX−F12B
(離れてon)		レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ取付ねじ
(1個)		取付ナット
(1個)		ドグ
(1個)		ドグ
取付ねじ		センサ個数センサ個数
1個2個3個1個2個3個
LXF30□□FXA□□個−SENC3□HSCB3−6CBSST3−8LBNR3専用皿小ねじ
M2.6−4(1個)		5,4008,70012,0005,8009,20012,500
FXB□−□個
LXF30□□FXW11個1個−8,700−−9,200−
FXW22個−12,000−12,500
FXW32個1個
■フォトセンサタイプ（サンクス製）−セット部品仕様−
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦300)		￥基準単価
(L≧350)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF30□□FSP□PM−L25SENC3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		4,8007,40010,1005,2007,90010,500
■フォトセンサタイプ（オムロン製）−セット部品仕様−
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LX型式Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで		フォトセンサ
(NPN出力)		センサレ−ル部センサ部(＊数量はセンサ付属1個の場合)ドグ￥基準単価
(L≦300)		￥基準単価
(L≧350)
レ−ル
(1個)		取付ねじ
(ピッチ＋1個)		センサ
ブラケット		ブラケット
取付ねじ
ナット		センサ
取付ねじ		センサ
取付ワッシャ		ドグ
(1個)		ドグ
取付ねじ
センサ個数センサ個数
1個2個3個1個2個3個
LXF30□□FOP□EE−SX951−R 1MSENC3□HSCB3−6専用SCB3−5
(2個)
LBNR3
(2個)		SCB3−6
(2個)		M3小形丸平座金
(2個)		専用皿小ねじ
M2.6−4(1個)		4,6007,2009,7005,1007,60010,100

追加工

LXF26

 型式－ブロック数－モータアタッチメント－ベース全長（L）－（Code）
 LXF2605－B1－A2640－300－FXW1
■近接センサタイプ取付図ーサンクス製ー■フォトセンサタイプ取付図ーサンクス製/オムロン製ー

ドグ [ M ] 材質 SUS304 板厚 1mm
ドグ [ M ] 材質 SUS304 板厚 1mm
[ ! ]サンクス製品とオムロンフォトセンサの外形寸法は同じです。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
■ご注意
・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
　部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
　細かい部品が数点ございますので、紛失される恐れがあります。
　商品のお取り扱いには、十分ご注意ください。

LXF30

 型式－ブロック数－モータアタッチメント－ベース全長（L）－（Code）
 LXF3005－B1－A3038－300－FXW1
■近接センサタイプ取付図ーサンクス製ー■フォトセンサタイプ取付図ーサンクス製/オムロン製ー

ドグ [ M ] 材質 SUS304 板厚 1mm
ドグ [ M ] 材質 SUS304 板厚 1mm
[ ! ]サンクス製品とオムロンフォトセンサの外形寸法は同じです。
[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
■ご注意
・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
　部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
　細かい部品が数点ございますので、紛失される恐れがあります。
　商品のお取り扱いには、十分ご注意ください。

価格表

LXF26

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ￥基準単価
型式L=150L=200L=250L=300L=350L=400ブロック数ねじ径リード
LXF26□□－B1－□79,10084,10089,30094,40098,300101,100185
10
[ ! ]追加工でセンサセットをご指定できます。追加工詳細図>>こちら
■精密級・低発塵グリースの単価
仕様￥商品単価
精密級基準単価＋7,500
低発塵グリース基準単価＋5,000
[ ! ]基準単価に表記商品単価を加えた金額が商品価格となります。
[ ! ]数量スライド価格が適用されます。
■数量スライド価格 （[ ! ]1円未満切り捨て）こちら
数量区分標準対応個別対応
小口大口
数　量1～23～
値引き率基準単価5%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

LXF30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
上級タイプ￥基準単価
型式L=150L=200L=250L=300L=350L=400L=450L=500L=550L=600ブロック数ねじ径リード
LXF30□□－B1－□79,90099,000108,600118,100127,500137,100147,000156,600166,600176,5001105
10
[ ! ]追加工でセンサセットをご指定できます。追加工詳細図>>こちら
■精密級・低発塵グリースの単価
仕様￥商品単価
精密級基準単価＋9,000
低発塵グリース基準単価＋6,000
[ ! ]基準単価に表記商品単価を加えた金額が商品価格となります。
[ ! ]数量スライド価格が適用されます。
■数量スライド価格 （[ ! ]1円未満切り捨て）こちら
数量区分標準対応個別対応
小口大口
数 量1～23～
値引き率基準単価5%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

■一軸アクチュエータ
 14 日目出荷
■センサセット品
 14 日目出荷

数量区分標準対応個別対応
小口大口
数　量1～23～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

指定中 の仕様・寸法情報

Loading...
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

一軸アクチュエータ　LXF　フルカバータイプ

一軸アクチュエータ　LXF　フルカバータイプ

    一軸アクチュエータ　ＬＳＴ１０　－ベルトタイプ－

    一軸アクチュエータ　ＬＳＴ１０　－ベルトタイプ－

      一軸アクチュエータ　ＬＳ１０　－ボールねじタイプ－

      一軸アクチュエータ　ＬＳ１０　－ボールねじタイプ－

        一軸アクチュエータ　ＬＳ１２　－ボールねじタイプ－

        一軸アクチュエータ　ＬＳ１２　－ボールねじタイプ－

          単軸ロボットKK50型（取付面高さ26・幅50）

          単軸ロボットKK50型（取付面高さ26・幅50）

            アクチュエータユニット（MAU5040SS）

            アクチュエータユニット（MAU5040SS）

              アクチュエータユニット（リンクタイプ）（MAU5040DS）

              アクチュエータユニット（リンクタイプ）（MAU5040DS）

                アクチュエータユニット（開閉タイプ）（MAU5040SW）

                アクチュエータユニット（開閉タイプ）（MAU5040SW）

                  アクチュエータユニット（開閉リンクタイプ）（MAU5040DW）

                  アクチュエータユニット（開閉リンクタイプ）（MAU5040DW）

                    アクチュエータユニットミニ（リンクタイプ）（MAU3222DS）

                    アクチュエータユニットミニ（リンクタイプ）（MAU3222DS）

                      単軸ロボットKK60型（取付面高さ33・幅60）

                      単軸ロボットKK60型（取付面高さ33・幅60）

                        単軸ロボットKK86型（取付面高さ46・幅86）

                        単軸ロボットKK86型（取付面高さ46・幅86）

                          アクチュエータユニットミニ（MAU3222SS）

                          アクチュエータユニットミニ（MAU3222SS）
                            メーカー ミスミ ミスミ ミスミ ミスミ HIWIN（ハイウィン） イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション HIWIN（ハイウィン） HIWIN（ハイウィン） イマオコーポレーション
                            通常価格 - - - - 44,533円～ 27,825円～ 27,279円～ 55,899円～ 45,769円～ 19,224円～ 53,467円～ 68,400円～ 18,799円～
                            通常出荷日 14日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 17日目   3日目～   21日目   3日目   21日目   3日目   17日目   17日目   3日目
                            本体/周辺部品 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            モータ取付姿勢 ストレート 折り返し ストレート ストレート ストレート ストレート ストレート ストレート ストレート - ストレート ストレート -
                            テーブル（ブロック） ロング1個 ロング1個 ロング1個 ロング1個 ロング1個 ロング1個 ロング1個 ロング2個 ロング2個 ロング1個 - - ロング1個
                            潤滑ユニット有無 なし なし なし なし なし - - - - なし なし なし なし
                            モータ有無 なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み） なし（お客様にて組み込み）

                            一軸アクチュエータ　LXF　フルカバータイプのレビュー

                            この商品のレビューはありません レビューを書く

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
