一軸アクチュエータ　LX　折り返し　標準タイプ

Name: 一軸アクチュエータ LX 折り返し 標準タイプ
Brand: ミスミ
SKU: LXR2602-B1-RT2642-100

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.00件のレビュー（商品レビューの投稿ができます）

ミスミ

通常単価(税別): -

税込単価: -

ガイド、ボールねじが一体構造で組み付けが簡単です。30kg程度までの高精度位置決めに最適！
◆寿命計算ツールのご案内◆
「LX寿命計算ソフト」はこちら◆寿命計算ツールのご案内◆
「LX寿命計算ソフト」はこちら＊ご選定の際は定格荷重、許容モーメントをご確認のうえご選定ください（技術情報参照)

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

LXR2602-B1-RT2642-100

単価(税別)：: ---
合計(税別)：: ---
出荷日：: ---

ユニット型番生成

呼び（高さ）

詳細/外形図

選択

高さ(mm)

絞り込み

基本動定格荷重（N）

絞り込み

最大ストローク（mm）

絞り込み

26

～6,522

～317

30

～9,732

～529.5

45

～18,450

～497.9
ベース長 L（mm）

詳細/外形図

有効ストロークは「詳細/外形図」または「指定中の仕様・寸法情報」からご確認ください。
リード（mm）
2

5

10

20

該当する候補がありません。
テーブル（ブロック）

詳細/外形図
- ロング1個
- ロング2個
- ショート1個
- ショート2個
潤滑ユニット有無

詳細/外形図
- なし
- あり
モータアタッチメント・モータ取付部種類

詳細/外形図

選択

フランジサイズ

絞り込み

モータ種類

絞り込み

メーカ名

絞り込み

記号

絞り込み

38

サーボ

Panasonic

RA2638

38

サーボ

Panasonic

RA3038

40

サーボ

オムロン

RA3040

40

サーボ

キーエンス

RA3040

40

サーボ

三菱電機

RA3040

40

サーボ

安川電機

RA3040

40

サーボ

山洋電気

RA3040

60

サーボ

三菱電機

RA4560

60

サーボ

安川電機

RA4560

60

サーボ

山洋電気

RA4560

60

サーボ

キーエンス

RA4560

42

ステッピング

ｵﾘｴﾝﾀﾙﾓｰﾀ

RT2642

42

ステッピング

ｵﾘｴﾝﾀﾙﾓｰﾀ

RT3042

60

ステッピング

ｵﾘｴﾝﾀﾙﾓｰﾀ

RT4560

アタッチメントなし　　　　　ブラケット　　＋プーリ　　　（プーリ内径Φ5）

-

-

N5

アタッチメントなし　　　　　ブラケット　　＋プーリ　　　（プーリ内径Φ6）

-

-

N6

アタッチメントなし　　　　　ブラケット　　＋プーリ　　　（プーリ内径Φ8）

-

-

N8

アタッチメントなし　　　　　ブラケット　　＋プーリ　　　（プーリ内径Φ10）

-

-

N10

アタッチメントなし　　　　　ブラケット　　＋プーリ　　　（プーリ内径Φ14）

-

-

N14
センサ指定

詳細/外形図

選択

センサ種類

絞り込み

個数

絞り込み

なし

なし

近接センサ(Panasonic)

接近時ON 1個

近接センサ(Panasonic)

接近時ON 2個

近接センサ(Panasonic)

接近時ON 3個

近接センサ(Panasonic)

離れてON 1個

近接センサ(Panasonic)

離れてON 2個

近接センサ(Panasonic)

離れてON 3個

近接センサ(Panasonic)

接近時ON 1個＋離れてON 1個

近接センサ(Panasonic)

接近時ON 1個＋離れてON 2個

近接センサ(Panasonic)

接近時ON 2個＋離れてON 1個

フォトセンサ(Panasonic)

NPN出力 1個

フォトセンサ(Panasonic)

NPN出力 2個

フォトセンサ(Panasonic)

NPN出力 3個

フォトセンサ(オムロン)

NPN出力 1個

フォトセンサ(オムロン)

NPN出力 2個

フォトセンサ(オムロン)

NPN出力 3個

3Dプレビューを更新

商品スペックが変更されました。
3Dプレビューを表示するには、更新ボタンを押してください。

LXR26

A-A矢視図

＊dはプーリ内径です。モータアタッチメントをサーボタイプ選択時はφ8、ステッピングタイプ選択時はφ6となります。
　アタッチメント無のときは選択となります。

＜モータアタッチメント＞
＊アタッチメント詳細寸法は下記でご確認ください。

[ ! ]本体詳細図は各ページでご覧ください。標準タイプ、カバータイプはこちら
[ ! ]ベルトテンションの推奨値：軸間距離71mmの場合、ベルト中央部を1N以下で押した場合のたわみ量＝1.1mm
[ ! ]精度規格値は、レール固定後の値です。（レールねじ締結前の値ではありません。）各値はこちらを参照
[ ! ]アクチュエータ本体軸端は丸軸です。

モータブラケットは180度反転させて取り付けることができます。上下方向への取り付けには対応しておりません。

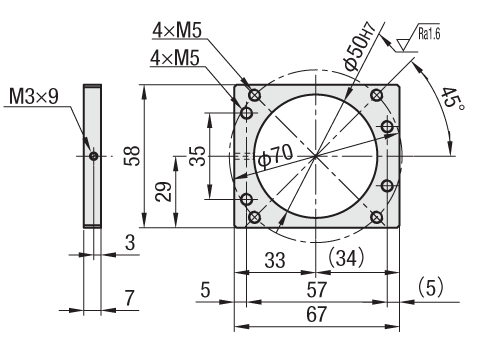

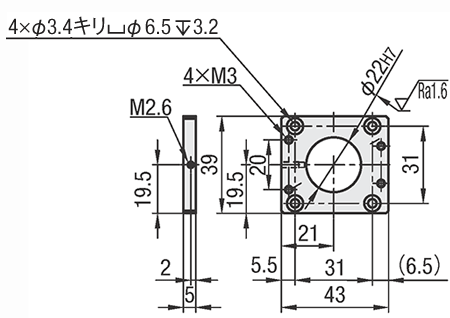

モータアタッチメント外形図

サーボモータ用 □38
RA2638

サーボモータ用 □40
RA2640

ステッピングモータ用 □42
RT2642

サーボモータ適用表

LX タイプ	モータアタッチメント型式	フランジサイズ	メーカー名	モータ型番	ワット数	適用モータ軸径
LXR26	RA2638	□38	Panasonic	MSMD5A	50W	Φ8
				MSME5A
				MSMD01*	100W
				MSME01*
	RA2640	□40	安川電機	SGMJV-A5	50W
				SGM7A-01A	100W
			三菱電機	HG-MR053	50W
				HG-MR13	100W
			山洋電気	Q1AA04005D	50W
				Q1AA04010D	100W
			オムロン	R88M-K10030	100W
			キーエンス	MV-M05	50W
				SV-M005
				MV-M10	100W
				SV-M010

ステッピングモータ適用表

LX タイプ	モータアタッチメント型式	フランジサイズ	メーカー名	モ－タ型番	種類	適用モータ軸径
LXR26	RT2642	□42	オリエンタルモーター	PK24*	2相	Φ6
				RKS54*	5相
				AR46	αステップ

[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。

仕様
LXR26
標準
ねじ径(mm)	8
リード(mm)	2・5・10
精度	上級
付属品
モータアタッチメントモータアタッチメント鉄　低温黒色クロムメッキアタッチメント取付ねじ4本 SUSXM7 ハイトルクタイミングプーリ型式：専用型番ハイトルクタイミングベルト型式：HTBN230S2M－60

[ ! ]標準グリース：昭和シェル製アルバニアグリースEP2

構成部品	ベース(レール)	ブロック	モータブラケット	支持側ベアリングホルダ	ストッパー	精密ボールネジ(研削)
材質	炭素鋼	SCM材	A5052	A5052	NBR	SCM415
表面処理	低温黒色クロムメッキ	低温黒色クロムメッキ	黒色焼付塗装	黒色アルマイト	－	－
硬度	高周波焼入れ HRC58～64	HRC58～62	－	－	－	HRC58～62

■センサセット追加工

■近接センサタイプ（サンクス製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊L≦100は2個まで
L≧150は3個まで

センサ種類・個数

センサレ−ル部

センサ部
(＊数量はセンサ付属1個の場合)

ドグ

¥基準単価
(L≦200)

¥基準単価
(L≧250)

GX−F8A
(接近時on)

GX−F8B
(離れてon)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ取付ねじ
(1個)

取付ナット
(1個)

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR26□□

XA□

□個

−

SENAT3□H

SCB3−6

CBSST3−10

LBNR3

専用

皿小ねじ
M2.6−4(1個)

6,200

9,700

13,300

7,000

10,600

14,200

XB□

−

□個

LXR26□□C

FA□

□個

−

SCB3−6
(2個)

FB□

−

□個

LXR26□□

XW1

1個

皿小ねじ
M2.6−4(1個)

−

9,700

−

10,600

−

XW2

2個

−

13,300

−

14,200

XW3

2個

1個

LXR26□□C

FW1

1個

SCB3−6
(2個)

9,700

−

10,600

−

FW2

2個

−

13,300

−

14,200

FW3

2個

1個

■フォトセンサタイプ（サンクス製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊L≦100は2個まで
L≧150は3個まで

フォトセンサ
(NPN出力)

センサレ−ル部

センサ部(＊数量はセンサ付属1個の場合)

ドグ

￥基準単価
(L≦200)

￥基準単価
(L≧250)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ
ブラケット

ブラケット
取付ねじ
ナット

センサ
取付ねじ

センサ
取付ワッシャ

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR26□□

SP□

PM−L25

SENAT3□H

SCB3−6

専用

SCB3−5
(2個)
LBNR3
(2個)

SCB3−6
(2個)

M3小形丸平座金
(2個)

専用

皿小ねじ
M2.6−4(1個)

5,300

7,900

10,500

5,900

8,800

11,400

LXR26□□C

MP□

SCB3−6
(2個)

[ ! ]フォトセンサPM－L24は製造メーカの生産終了に伴い、後継機のPM－L25に2017年4月より変更となりました。

■フォトセンサタイプ（オムロン製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊L≦100は2個まで
L≧150は3個まで

フォトセンサ
(NPN出力)

センサレ−ル部

センサ部(＊数量はセンサ付属1個の場合)

ドグ

￥基準単価
(L≦200)

￥基準単価
(L≧250)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ
ブラケット

ブラケット
取付ねじ
ナット

センサ
取付ねじ

センサ
取付ワッシャ

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR26□□

OP□

EE−SX951−R1M

SENAT3□H

SCB3−6

専用

SCB3−5
(2個)
LBNR3
(2個)

SCB3−6
(2個)

M3小形
丸平座金
(2個)

専用

皿小ねじ
M2.6−4(1個)

5,100

7,600

10,200

5,800

8,500

11,000

LXR26□□C

EP□

SCB3−6
(2個)

＊センサの単品販売は致しておりません。

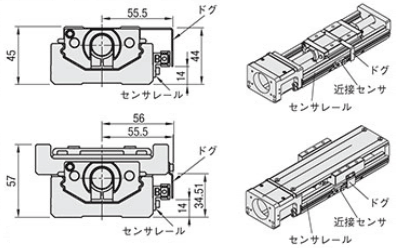

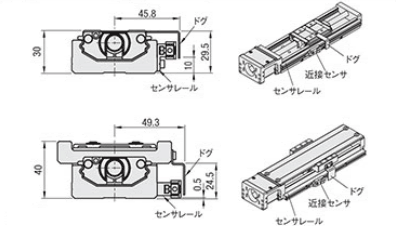

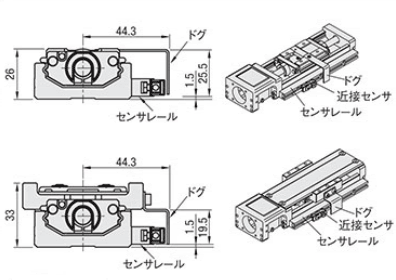

■近接センサタイプ取付図―サンクス製―

一軸アクチュエータ　LX　折り返し　標準タイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

■ご注意
・センサセット品は、LXアクチュエータ本体と同梱した状態で発送します。
　部品の組付けは、お客様にてお願いします。
・同梱された部品は、開梱後速やかにご確認をお願いします。
　細かい部品が数点ございますので、紛失される恐れがあります。
　商品のお取り扱いには、十分ご注意ください。

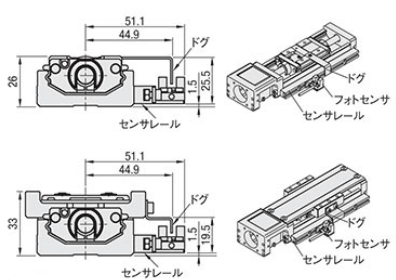

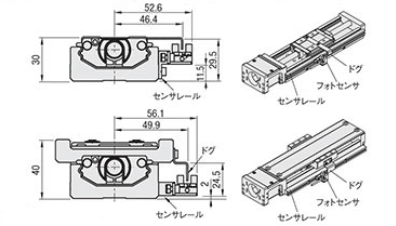

■フォトセンサタイプ取付図―サンクス製/オムロン製―

一軸アクチュエータ　LX　折り返し　標準タイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

[ ! ]ご使用されるセンサの仕様は、各社のホームページ等でご確認ください。
[ ! ]センサは反対側にも同様につけることができます。
[ ! ]センサ向きは一例です。反対向き（ケーブル右出し）でも可能です。

LXR30

A-A矢視図

■付属ハイトルクタイミングプーリ型式

プーリ取り付け側		型式
アクチュエータ取り付け側		HTPA44S2M060-A-P6
モータ側	アタッチメントRA3038用	HTPA44S2M060-A-N8
	アタッチメントRA3040用	HTPA44S2M060-A-N8
	アタッチメントRT3042用	HTPA44S2M060-A-P6
	アタッチメント無しN5	HTPA44S2M060-A-P5
	アタッチメント無しN6	HTPA44S2M060-A-P6
	アタッチメント無しN8	HTPA44S2M060-A-N8

モータブラケットは180度反転させて取り付けることができます。上下方向への取り付けには対応しておりません。

モータアタッチメント外形図

サーボモータ用 □38
RA3038

サーボモータ用 □40
RA3040

ステッピングモータ用 □42
RT3042

サーボモータ適用表

LX タイプ	モータアタッチメント型式	フランジサイズ	メーカー名	モータ型番	ワット数	適用モータ軸径
LXR30	RA3038	□38	Panasonic	MSMD5A	50W	Φ8
				MSME5A
				MSMD01*	100W
				MSME01*
	RA3040	□40	安川電機	SGMJV-A5	50W
				SGM7A-01A	100W
			三菱電機	HG-MR053	50W
				HG-MR13	100W
			山洋電気	Q1AA04005D	50W
				Q1AA04010D	100W
			オムロン	R88M-K10030	100W
			キーエンス	MV-M05	50W
				SV-M005
				MV-M10	100W
				SV-M010

ステッピングモータ適用表

LX タイプ	モータアタッチメント型式	フランジサイズ	メーカー名	モ－タ型番	種類	適用モータ軸径
LXR30	RT3042	□42	オリエンタルモーター	PK24*	2相	Φ6
				RKS54*	5相
				AR46	αステップ

[ ! ]※モータ軸径φ５を選択される場合はベルト・プーリ無NBPを選択いただいた上、別途プーリとベルトの購入をお願いします。
    LXR30□□-□□-RT3040-□□□-NBP
    ハイトルクタイミングプーリ：HTPA44S2M060-A-P5
    ハイトルクタイミングベルト：HTBN230S2M-60
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。

仕様
LXR30
標準
ねじ径(mm)	10
リード(mm)	5 ・ 10
精度	上級
付属品
モータアタッチメント鉄低温黒色クロムメッキアタッチメント取付ねじ4本 SUSXM7 ハイトルクタイミングプーリ型式：HTPA44S2M060 ハイトルクタイミングベルト型式：HTBN230S2M−60

[ ! ]標準グリース：昭和シェル製アルバニアグリースEP2

構成部品	ベース(レール)	ブロック	モータブラケット	支持側ベアリングホルダ	ストッパー	精密ボールネジ(研削)
材質	炭素鋼	SCM材	A5052	A5052	NBR	SCM415
表面処理	低温黒色クロムメッキ	低温黒色クロムメッキ	黒色焼付塗装	黒色アルマイト	−	−
硬度	高周波焼入れ HRC58〜64	HRC58〜62	−	−	−	HRC58〜62

■センサセット追加工

■近接センサタイプ（サンクス製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊L≦150は2個まで
L≧200は3個まで

センサ種類・個数

センサレ−ル部

センサ部
(＊数量はセンサ付属1個の場合)

ドグ

¥基準単価
(L≦300)

¥基準単価
(L≧350)

GX−F12A
(接近時on)

GX−F12B
(離れてon)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ取付ねじ
(1個)

取付ナット
(1個)

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR30□□−B□

XA□

□個

−

SENC3□H

SCB3−5

CBSST3−8

LBNR3

専用

皿小ねじ
M2.6−4(1個)

5,400

8,700

12,000

5,800

9,200

12,500

XB□

−

□個

LXR30□□−S□

XAS□

□個

−

XBS□

−

□個

LXR30□□C−B□

FA□

□個

−

SENAT3□H

SCB3−6

SCB3−6
(2個)

5,900

9,200

12,600

6,600

10,400

13,800

FB□

−

□個

LXR30□□C−S□

FAS□

□個

−

FBS□

−

□個

LXR30□□−B□

XW1

1個

SENC3□H

SCB3−5

皿小ねじ
M2.6−4(1個)

−

8,700

−

9,200

−

XW2

2個

−

12,000

−

12,500

XW3

2個

1個

LXR30□□−S□

XWS1

1個

8,700

−

9,200

−

XWS2

2個

−

12,000

−

12,500

XWS3

2個

1個

LXR30□□C−B□

FW1

1個

SENAT3□H

SCB3−6

SCB3−6
(2個)

9,200

−

10,400

−

FW2

2個

−

12,600

−

13,800

FW3

2個

1個

LXR30□□C−S□

FWS1

1個

9,200

−

10,400

−

FWS2

2個

−

12,600

−

13,800

FWS3

2個

1個

■フォトセンサタイプ（サンクス製）−セット部品仕様−

LX型式

code
(□は個数)
＊L≦150は2個まで
L≧200は3個まで

フォトセンサ
(NPN出力)

センサレ−ル部

センサ部(＊数量はセンサ付属1個の場合)

ドグ

￥基準単価
(L≦300)

￥基準単価
(L≧350)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ
ブラケット

ブラケット
取付ねじ
ナット

センサ
取付ねじ

センサ
取付ワッシャ

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR30□□−B□

SP□

PM−L25

SENC3□H

SCB3−5

専用

SCB3−5
(2個)
LBNR3
(2個)

SCB3−6
(2個)

M3小形丸平座金
(2個)

専用

皿小ねじ
M2.6−4(1個)

4,800

7,400

10,100

5,200

7,900

10,500

LXR30□□−S□

SPS□

LXR30□□C−B□

MP□

SENAT3□H

SCB3−6

SCB3−6
(2個)

5,300

7,900

10,500

5,900

9,100

11,700

LXR30□□C−S□

MPS□

[ ! ]フォトセンサPM－L24は製造メーカの生産終了に伴い、後継機のPM－L25に2017年4月より変更となりました。

■フォトセンサタイプ（オムロン製）−セット部品仕様−

LX型式

code
(□は個数)
＊L≦150は2個まで
L≧200は3個まで

フォトセンサ
(NPN出力)

センサレ−ル部

センサ部(＊数量はセンサ付属1個の場合)

ドグ

￥基準単価
(L≦300)

￥基準単価
(L≧350)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ
ブラケット

ブラケット
取付ねじ
ナット

センサ
取付ねじ

センサ
取付ワッシャ

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR30□□−B□

OP□

EE−SX951−R1M

SENC3□H

SCB3−5

専用

SCB3−5
(2個)
LBNR3
(2個)

SCB3−6
(2個)

M3小形丸平座金
(2個)

専用

皿小ねじ
M2.6−4(1個)

4,600

7,200

9,700

5,100

7,600

10,100

LXR30□□−S□

OPS□

LXR30□□C−B□

EP□

SENAT3□H

SCB3−6

SCB3−6
(2個)

5,100

7,600

10,200

6,200

8,800

11,400

LXR30□□C−S□

EPS□

＊センサの単品販売は致しておりません。

■近接センサタイプ取付図―サンクス製―

一軸アクチュエータ　LX　折り返し　標準タイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

■フォトセンサタイプ取付図―サンクス製/オムロン製―

一軸アクチュエータ　LX　折り返し　標準タイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

LXR45

A-A矢視図

[ ! ]本体詳細図は各ページでご覧ください。標準タイプ、カバータイプはこちら
[ ! ]ベルトテンションの推奨値：軸間距離103.5mmの場合、ベルト中央部を3N以下で押した場合のたわみ量＝1.7mm
[ ! ]精度規格値は、レール固定後の値です。（レールねじ締結前の値ではありません。）各値はこちらを参照
[ ! ]アクチュエータ本体軸端はDカット仕様です。

■付属ハイトルクタイミングプーリ型式

プーリ取り付け側		型式
アクチュエータ取り付け側		HTPA44S3M100－A－P10
モータ側	アタッチメントRA4560用	HTPA44S3M100－A－N14
	アタッチメントRT4560用	HTPA44S3M100－A－P10
	アタッチメント無しN8	HTPA44S3M100－A－P8
	アタッチメント無しN10	HTPA44S3M100－A－P10
	アタッチメント無しN14	HTPA44S3M100－A－N14

モータブラケットは180度反転させて取り付けることができます。上下方向への取り付けには対応しておりません。

モータアタッチメント外形図

サーボモータ用 □60
RA4560

ステッピングモータ用 □60
RT4560

サーボモータ適用表

LX タイプ	モータアタッチメント型式	フランジサイズ	メーカー名	モータ型番	ワット数	適用モータ軸径
LXR45	RA4560	□60	安川電機	SGMJV-02	200W	Φ14
				SGMJV-04	400W
			三菱電機	HG-MR23	200W
				HG-KR23
				HG-MR43	400W
				HG-KR43
			山洋電気	Q1AA06020D	200W
				Q1AA06040D	400W
			キーエンス	MV-M20	200W
				SV-M020
				MV-M40	400W
				SV-M040

ステッピングモータ適用表

LX タイプ	モータアタッチメント型式	フランジサイズ	メーカー名	モ－タ型番	種類	適用モータ軸径
LXR45	RT4560	□60	オリエンタルモーター	RKS56*	5相	Φ10
				AR6	αステップ

[ ! ]※モータ軸径φ8を選択される場合はベルト・プーリ無NBPを選択いただいた上、別途プーリとベルトの購入をお願いします。
    LXR45□□-□□-RT4560-□□□-NBP
    ハイトルクタイミングプーリ：HTPA44S3M100-A-P8
    ハイトルクタイミングベルト：HTBN339S3M-100
[ ! ]オリエンタルモーター製ギヤードタイプモーターには適用しません。
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。

仕様
LXR45
標準
ねじ径(mm)	15
リード(mm)	10 ・ 20
精度	上級
付属品
モータアタッチメント鉄低温黒色クロムメッキアタッチメント取付ねじ4本 SUSXM7 ハイトルクタイミングプーリ型式：HTPA44S3M100 ハイトルクタイミングベルト型式：HTBN339S3M−100

[ ! ]標準グリース：昭和シェル製アルバニアグリースEP2

構成部品	ベース(レール)	ブロック	モータブラケット	支持側ベアリングホルダ	ストッパー	精密ボールネジ(研削)
材質	炭素鋼	SCM材	A5052	A5052	NBR	SCM415
表面処理	低温黒色クロムメッキ	低温黒色クロムメッキ	黒色焼付塗装	黒色アルマイト	−	−
硬度	高周波焼入れ HRC58〜64	HRC58〜62	−	−	−	HRC58〜62

■センサセット追加工

■近接センサタイプ（サンクス製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊センサは3個まで

センサ種類・個数

センサレ−ル部

センサ部
(＊数量はセンサ付属1個の場合)

ドグ

¥基準単価
(L≦440)

¥基準単価
(L≧490)

GX−F12A
(接近時on)

GX−F12B
(離れてon)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ取付ねじ
(1個)

取付ナット
(1個)

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR45□□−B□
LXR45□□−S□

XA□

□個

−

SENC3□H

SCB3−5

CBSST3−8

LBNR3

専用

皿小ねじ
M3−5(1個)

5,500

8,800

12,200

5,800

9,100

12,500

XB□

−

□個

LXR45□□C−B□

FA□

□個

−

SCB3−6

SCB3−6
(2個)

FB□

−

□個

LXR45□□C−S□

FAS□

□個

−

FBS□

−

□個

LXR45□□−B□
LXR45□□−S□

XW1

1個

SCB3−5

皿小ねじ
M3−5(1個)

−

8,800

−

9,100

−

XW2

2個

−

12,200

−

12,500

XW3

2個

1個

LXR45□□C−B□

FW1

1個

SCB3−6

SCB3−6
(2個)

8,800

−

9,100

−

FW2

2個

−

12,200

−

12,500

FW3

2個

1個

LXR45□□C−S□

FWS1

1個

8,800

−

9,100

−

FWS2

2個

−

12,200

−

12,500

FWS3

2個

1個

■フォトセンサタイプ（サンクス製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊センサは3個まで

フォトセンサ
(NPN出力)

センサレ−ル部

センサ部(＊数量はセンサ付属1個の場合)

ドグ

￥基準単価
(L≦440)

￥基準単価
(L≧490)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ
ブラケット

ブラケット
取付ねじ
ナット

センサ
取付ねじ

センサ
取付ワッシャ

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR45□□−B□
LXR45□□−S□

SP□

PM−L25

SENC3□H

SCB3−5

専用

SCB3−5
(2個)
LBNR3
(2個)

SCB3−6
(2個)

M3
小形丸平
座金
(2個)

専用

皿小ネジ
M３−5(1個)

4,900

7,500

10,200

5,200

7,800

10,500

LXR45□□C−B□

MP□

SCB3−6

専用

SCB3−6
(2個)

LXR45□□C−S□

MPS□

[ ! ]フォトセンサPM－L24は製造メーカの生産終了に伴い、後継機のPM－L25に2017年4月より変更となりました。

■フォトセンサタイプ（オムロン製）−セット部品仕様−

LX型式

Code
(□はセンサ個数)
＊センサは3個まで

フォトセンサ
(NPN出力)

センサレ−ル部

センサ部(＊数量はセンサ付属1個の場合)

ドグ

￥基準単価
(L≦440)

￥基準単価
(L≧490)

レ−ル
(1個)

取付ねじ
(ピッチ＋1個)

センサ
ブラケット

ブラケット
取付ねじ
ナット

センサ
取付ねじ

センサ
取付ワッシャ

ドグ
(1個)

ドグ
取付ねじ

センサ個数

1個

2個

3個

1個

2個

3個

LXR45□□−B□
LXR45□□−S□

OP□

EE−SX951−R1M

SENC3□H

SCB3−5

専用

SCB3−5
(2個)
LBNR3
(2個)

SCB3−6
(2個)

M3
小形丸平座金
(2個)

専用

皿小ネジ
M３−5(1個)

4,700

7,300

9,800

5,000

7,600

10,100

LXR45□□C−B□

EP□

SCB3−6

専用

SCB3−6
(2個)

LXR45□□C−S□

EPS□

＊センサの単品販売は致しておりません。

■近接センサタイプ取付図―サンクス製―

一軸アクチュエータ　LX　折り返し　標準タイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

■フォトセンサタイプ取付図―サンクス製/オムロン製―

一軸アクチュエータ　LX　折り返し　標準タイプ:関連画像

ドグ [ M ] 材質 SUS304
板厚 1mm

LXR26

型式	-	ブロック数	-	モータアタッチメント	-	ベース全長(L)
LXR2605	-	B1	-	RA2640	-	400
LXR2610－MX	-	B1	-	RA2640	-	400

型式	-	ブロック数	-	モータアタッチメント	-	ベース全長(L)	-	(NBP)
LXR2610	-	B1	-	RA2640	-	400	-	NBP

型式	標準グリース	潤滑ユニットMX付(標準グリース)
型式	上級標準	上級標準
リード2	LXR2602	LXR2602－MX
リード5	LXR2605	LXR2605－MX
リード10	LXR2610	LXR2610－MX

型式	ブロック数	モータアタッチメント	ベース全長(L)	有効ストローク			総質量(kg)		取付穴寸法詳細P.461・P.462参照
				有効ストローク			標準		取付穴寸法詳細P.461・P.462参照
				B1	B2	MX付(B1)	B1	B2	A	P	B	ピッチ数	穴数(N)
(上級標準) LXR2602 LXR2605 LXR2610 (潤滑ユニットMX標準) LXR2602－MX LXR2605－MX LXR2610－MX	(1個)B1 (2個)B2 B2のとき L≧250 ＊潤滑ユニット MX付とリード10は、 B1のみ選択可	(サーボ) RA2638 RA2640 (ステッピング) RT2642 ＊(アタッチメント無し) N6(プーリ内径φ6) N8(プーリ内径φ8)	100 (リード2のみ)	17	－	－	1.14	－	10	80	10	1	4
			150	67		－	1.22		35		35	1	4
			200	117		105	1.43		20		20	2	6
			250	167	91	155	1.64	1.84	45		45	2	6
			300	217	141	205	1.85	2.05	30		30	3	8
			350 (リード5・10のみ)	267	191	255	2.06	2.26	15		15	4	10
			400 (リード5・10のみ)	317	241	305	2.27	2.47	40		40	4	10

＊アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。
＊有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
潤滑ユニットMX付は＋0.007kg

■付属ハイトルクタイミングプーリ型式

プーリ取り付け側		型式
アクチュエーター本体側		規格外品サービスにてお問い合わせ下さいこちら
モータ側	アタッチメントRA2638用
	アタッチメントRA2640用
	アタッチメントRT2642用
	アタッチメント無しN6
	アタッチメント無しN8

■付属メカロック型式

メカロック取り付け側		型式
アクチュエーター本体側		MLSL5
モータ側	アタッチメントRA2638用	MLSL8
	アタッチメントRA2640用	MLSL8
	アタッチメントRT2642用	MLSL6
	アタッチメント無しN6	MLSL6
	アタッチメント無しN8	MLSL8

■最高速度

最高速度(mm/s)	L100～L350	L400
LXR2602□□	290	－
LXR2605□□	521	446
LXR2610□□	1040	890

最高速度はボールねじの危険速度とDN値で算出された参考値です。モータの条件を考慮した保証値ではありません。

追加工

Alteration	Code	Spec.	￥/1Code
ベルト・プーリ無	NBP	セットから除外	-2500

センサセット >>こちら

LXR30

型式	-	ブロック数	-	モータアタッチメント	-	ベース全長(L)
LXR3010	-	B1	-	RA3040	-	600
LXR3005−MX	-	B1	-	RA3040	-	600

型式	-	ブロック数	-	モータアタッチメント	-	ベース全長(L)	-	(NBP)
LXR3010	-	B1	-	RA3040	-	600	-	NBP

型式	標準グリース	潤滑ユニットMX付(標準グリース)
型式	上級標準	上級標準
リード5	LXR3005	LXR3005－MX
リード10	LXR3010	LXR3010－MX

型式	ブロック数	モータアタッチメント	ベース全長(L)	取付穴寸法　詳細こちら・P.460参照
				A	P1	P2	B	ピッチ数	穴数(N)
(上級標準) LXR3005 LXR3010 (潤滑ユニットMX標準) LXR3005−MX LXR3010−MX	ロングブロックタイプ (1個)B1 (2個)B2 B2のとき L>=300 ショートブロックタイプ (1個)S1 (2個)S2 ＊潤滑ユニット MX付は、B1/S1 のみ選択可"	(サーボ) RA3038 RA3040 (ステッピング) RT3042 ＊(アタッチメント無し) N5(プーリ内径φ5) N6(プーリ内径φ6) N8(プーリ内径φ8)"	125	12.5	−	100	12.5	1	4
			150	25			25
			200	50			50
			250		100	50		2	6
			300			100
			350			50		3	8
			400			100
			450			50		4	10
			500			100
			550			50		5	12
			600			100

＊アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。

■プーリ型式

メカロック取り付け側		型式
アクチュエーター本体側		HTPA44S2M060-A-P6
モータ側	サーボモータアタッチメント RA3038用	HTPA44S2M060-A-N8
	サーボモータアタッチメント RA3040用	HTPA44S2M060-A-N8
	ステッピングモータアタッチメント RT3042用	HTPA44S2M060-A-P6
	アタッチメント無しプーリ内径Φ5 (N5)	HTPA44S2M060-A-P5
	アタッチメント無しプーリ内径Φ6 (N6)	HTPA44S2M060-A-P6
	アタッチメント無しプーリ内径Φ8 (N8)	HTPA44S2M060-A-N8

■有効ストローク・質量

ベース全長 (L)	＊有効ストロ－ク						総質量(kg)
	MX無				MX付		LXR30□□
	B1	B2	S1	S2	B1	S1	B1	B2	S1	S2
125	29	−	54.5	−	－	－	1.55	−	1.43	−
150	54	−	79.5	17	－	65.5	1.72	−	1.6	1.78
200	104	−	129.5	67	90	115.5	2.06	−	1.93	2.11
250	154	−	179.5	117	140	165.5	2.39	−	2.27	2.45
300	204	116	229.5	167	190	215.5	2.73	3.04	2.6	2.78
350	254	166	279.5	217	240	265.5	3.06	3.37	2.94	3.12
400	304	216	329.5	267	290	315.5	3.4	3.71	3.27	3.46
450	354	266	379.5	317	340	365.5	3.74	4.04	3.61	3.79
500	404	316	429.5	367	390	415.5	4.07	4.38	3.95	4.13
550	454	366	479.5	417	440	465.5	4.41	4.72	4.28	4.46
600	504	416	529.5	467	490	515.5	4.74	5.05	4.62	4.8

潤滑ユニットMX付は＋0.011kg

＊有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。

■精度基準

精度基準	L<=400	L>=450
精度基準	上級
位置決め精度(mm)	0.06	0.1
バックラッシ(mm)	0.02	0.02
繰返し位置決め精度(mm)	±0.005	±0.005
走り平行度(mm)	0.025	0.035
起動トルク(N・cm)	4

ブロック	ブロック数	静的許容荷重(N)	静的許容モーメント(N・m)
ブロック	ブロック数	静的許容荷重(N)	Ma	Mb	Mc
ロングブロック	B1	17218	126	126	387
ロングブロック	B2	34436	1515	1515	774
ショートブロック	S1	9271	63	63	208
ショートブロック	S2	18542	579	579	417

最高速度はボールねじの危険速度とDN値で算出された参考値です。
モータの条件を考慮した保証値ではありません。

■最高速度

最高速度(mm/s)	L125～L450	L500	L550	L600
LXR3005□□	550	370	300	250
LXR3010□□	1110	740	600	50

最高速度はボールねじの危険速度とDN値で算出された参考値です。モータの条件を考慮した保証値ではありません。

追加工

Alteration	Code	Spec.	￥/1Code
ベルト・プーリ無	NBP	セットから除外	－2,500

[ ! ]センサセット >>こちら

LXR45

型式	-	ブロック数	-	モータアタッチメント	-	ベース全長(L)
LXR4510	-	B1	-	RA4560	-	540
LXR4510−MX	-	B1	-	RA4560	-	540

型式	-	ブロック数	-	モータアタッチメント	-	ベース全長(L)	-	(NBP)
LXR4510	-	B1	-	RA4560	-	540	-	NBP

型式	標準グリース	潤滑ユニットMX付 (標準グリース)
型式	上級標準	上級標準
リード10	LXR4510	LXR4510－MX
リード20	LXR4520	LXR4520－MX

＊アタッチメント無しは、モータアタッチメントと取付ねじが付属されません。

型式	ブロック数	モータアタッチメント	ベース全長(L)	取付穴寸法　詳細こちら・P.460参照
				A	P1	P2	B	ピッチ数	穴数(N)
(上級標準) LXR4510 LXR4520 (潤滑ユニットMX標準) LXR4510−MX LXR4520−MX	ロングブロックタイプ (1個)B1 (2個)B2 ショートブロックタイプ (1個)S1 (2個)S2 ＊潤滑ユニット MX付は、B1/S1 のみ選択可	(サーボ) RA4560 (ステッピング) RT4560 ＊(アタッチメント無し) N8(プーリ内径φ8) N10(プーリ内径φ10) N14(プーリ内径φ14)	340	70	100	100	70	2	6
			390			50		3	8
			440			100
			490			50		4	10
			540			100
			590			50		5	12

■プーリ型式

メカロック取り付け側		型式
アクチュエーター本体側		HTPA44S3M100-A-P10
モータ側	サーボモータアタッチメント RA4560用	HTPA44S3M100-A-N14
	ステッピングモータアタッチメント RT4560用	HTPA44S3M100-A-P10
	アタッチメント無しプーリ内径Φ8 (N8)	HTPA44S3M100-A-P8
	アタッチメント無しプーリ内径Φ10 (N10)	HTPA44S3M100-A-P10
	アタッチメント無しプーリ内径Φ14 (N14)	HTPA44S3M100-A-N14

■有効ストローク・質量

ベース全長 (L)	＊有効ストロ－ク						総質量(kg)
	MX無				MX付		LXR45□□
	B1	B2	S1	S2	B1	S1	B1	B2	S1	S2
340	210.4	88.8	247.9	163.8	194.4	231.9	6.42	7.34	6.02	6.56
390	260.4	138.8	297.9	213.8	244.4	281.9	7.02	7.94	6.63	7.16
440	310.4	188.8	347.9	263.8	294.4	331.9	7.62	8.55	7.23	7.76
490	360.4	238.8	397.9	313.8	344.4	381.9	8.22	9.15	7.83	8.36
540	410.4	288.8	447.9	363.8	394.4	431.9	8.83	9.75	8.43	8.96
590	460.4	338.8	497.9	413.8	444.4	481.9	9.43	10.35	9.04	9.57

＊有効ストロークは、両端より片側2.5㎜余裕を取った寸法で記載しています。
潤滑ユニットMX付は＋0.024kg

■精度基準

精度基準	上級
位置決め精度(mm)	0.1
バックラッシ(mm)	0.02
繰返し位置決め精度(mm)	±0.005
走り平行度(mm)	0.035
起動トルク(N・cm)	10

■静的許容荷重・許容モーメント

ブロック種類	ブロック数	静的許容荷重(N)	静的許容モーメント(N・m)
ブロック種類	ブロック数	静的許容荷重(N)	Ma	Mb	Mc
ロングブロック	B1	32441	291	291	972
ロングブロック	B2	64882	3945	3945	1944
ショートブロック	S1	17175	145	145	515
ショートブロック	S2	34350	1444	1444	1029

静的な場合の参考値です。寿命計算には技術計算ソフトをご利用ください。

静的許容モーメントに関してはこちらをご参照ください。

■最高速度

最高速度(mm/s)
LXR4510	550
LXR4520	1110

最高速度はボールねじの危険速度とDN値で算出された参考値です。モータの条件を考慮した保証値ではありません。

追加工

Alteration	Code	Spec.	￥/1Code
ベルト・プーリ無	NBP	セットから除外	－3,500

[ ! ]センサセット >>こちら

納期

日目出荷

■数量スライド納期

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1〜2	3～14	15～
出荷日	通常	お見積り	お見積り

LXR26

価格表

潤滑ユニットMX付の場合は下記価格表に加え、一律＋￥2,900になります。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

上級タイプ￥基準単価
型式	L=100 (リード2のみ)	L=150	L=200	L=250	L=300	L=350 (リード5･10のみ)	L=400 (リード5･10のみ)	ブロック数	ねじ径	リード
LXR26□□－B1－□	63,000	65,000	74,000	82,000	89,000	95,000	100,000	1	8	2 5 10
LXR26□□－B2－□	－	－	－	92,300	97,400	99,300	101,400	2	8	2 5 10

■数量スライド納期（1円未満切り捨て）

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1〜2	3～14	15～
値引率	基準単価	10%	15%

表示数量超えはWOSにてご確認ください。
ブロック1個以外は、3台から出荷日のお見積りをさせて頂きます。
追加工価格分は数量スライド価格適用外です。

LXR30

価格表

潤滑ユニットMX付の場合は下記価格表に加え、一律＋￥3,500になります。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

上級タイプ￥基準単価
型式	L＝125 (リード5のみ)	L＝150	L＝200	L＝250	L＝300	L＝350	L＝400	L＝450	L＝500	L＝550	L＝600	ブロック数	ねじ径	リード
LXR30□□−B1/S1−□	64,500	66,600	77,900	83,600	89,200	94,900	100,600	106,500	112,200	118,100	124,000	1	10	5 10
LXR30□□−B2/S2−□	－	76,800	88,100	93,800	99,400	105,100	110,800	116,700	122,400	128,300	134,100	2	10	5 10

■数量スライド納期（1円未満切り捨て）

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1〜2	3～14	15～
値引率	基準単価	10%	15%

表示数量超えはWOSにてご確認ください。
ロングブロックタイプ（1個）以外は、3台から出荷日のお見積りをさせて頂きます。
追加工価格分は数量スライド価格適用外です。

LXR45

価格表

潤滑ユニットMX付の場合は下記価格表に加え、一律＋￥4,300になります。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

上級タイプ￥基準単価
型式	L＝340	L＝390	L＝440	L＝490	L＝540	L＝590	ブロック数	ねじ径	リード
LXR45□□－B1/S1－□	117,700	127,000	136,300	145,700	155,100	164,400	1	15	10 20
LXR45□□－B2/S2－□	126,700	136,000	145,300	154,700	164,100	173,400	2	15	10 20

■数量スライド納期（1円未満切り捨て）

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1〜2	3～14	15～
値引率	基準単価	10%	15%

指定中の仕様・寸法情報

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品一軸アクチュエータ　LX　折り返し　標準タイプ	一軸アクチュエータ　LX　折り返し　カバータイプ	一軸アクチュエータ　ＬＳＴ１０　－ベルトタイプ－	一軸アクチュエータ　ＬＳ１０　－ボールねじタイプ－	一軸アクチュエータ　ＬＳ１２　－ボールねじタイプ－	【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB5シリーズ	【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB6シリーズ	【エコノミーシリーズ】アルミアクチュエータ　半密閉型ベルト駆動タイプ　E-MTB5シリーズ	【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB10シリーズ	【エコノミーシリーズ】アルミアクチュエータ　半密閉型ベルト駆動タイプ　E-MTB6シリーズ	【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB14シリーズ	【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB22シリーズ	【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB17シリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	6日目	6日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	19日目～	19日目～	19日目～	19日目～	19日目～	19日目～	19日目～	19日目～
本体/周辺部品	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体
モータ取付姿勢	折り返し	折り返し	折り返し	ストレート	ストレート	折り返し	折り返し	折り返し	折り返し	折り返し	折り返し	折り返し	折り返し
カバー	なし	あり	あり	あり	あり	あり	あり	あり	あり	あり	あり	なし	あり
精度	上級	上級	並級	並級	並級	並級	並級	並級	並級	並級	並級	並級	並級
グリース	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準
