小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ

小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ピン径がφ4以下の位置決めピン。耐食性に優れ硬度もあるため、基盤等の繰り返しの...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定16件の候補があります。

Loading...

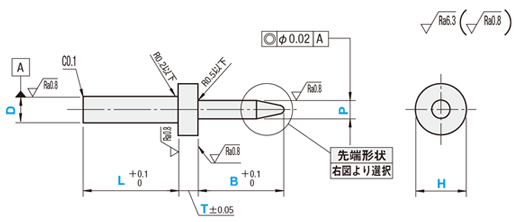

外形図・規格表

小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像
先端形状選択
フラット SF
小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像		テーパR ST
小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像
球面 SP
小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像		テーパ SX
小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像
[ M ]材質[ H ]硬度Type
フラット球面テーパRテーパ
高硬度ステンレス35HRC～SFSSKSSPSSKSSTSSKSSXSSKS

規格表

型式−L−P−B−H−T−E
SXSSKS4−L10.0−P6.2−B5.0−H8.0−T3.0−E3.0
SFSSKS2−L8.0−P2.0−B4.0−H3.5−T5.0
型式DD寸
公差		L
指定0.1mm単位		P
指定0.01mm単位		P寸
公差		B
指定0.1mm単位		H
指定0.1mm単位		Ｔ
指定0.1mm単位		(E)
指定0.5mm単位
(テーパ形状のみ)		R
フラット
SFSSKS		球面
SPSSKS		テーパR
STSSKS		テーパ
SXSSKS		10
－0.01		2.0～ 5.01.00～2.900
－0.01		1.0～10.01.1～3.01.0～10.00.5～5.00.2
24.0～10.01.00～4.001.0～30.02.1～7.01.0～20.0
36.0～10.01.50～6.003.1～8.00.3
48.0～10.02.00～7.004.1～9.00.4
[ ! ]P＜H　[ ! ]D＜H　[ ! ]球面の場合、Bー1≧P/2　[ ! ]テーパRの場合、Bー1≧1.85Pー2.75R　[ ! ]テーパの場合、B≧E＋1　P≧E

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部加工を追加
小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像		導入部を追加します。
[ ! ]D≧3、L≧8.0に適用		SFSSKS3-L9.O-P3.0-B6.0-H5.0-T2.0-GDC200
CCC面取りサイズを変更
小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ:関連画像		D寸部C面取り0.1を0.3に変更します。
[ ! ]D≧2に適用
[ NG ]GDCとCCとの併用不可		SFSSKS3-L9.O-P3.0-B6.0-H5.0-T2.0-CC200
