ミスミ

レーザ遮光シート　Ｌ寸指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-082-2019

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【新商品：レーザ遮光シート】山本光学(株)製（YLC-1plus）をフリー寸で...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
材質：

塩化ビニル(PVC)
グレード：

レーザ遮光
色：

ブルーグレー
形状：

穴加工なし(標準タイプ)
穴加工：

穴加工無し
材質証明書：

対象
材質証明書：材質：

ポリ塩化ビニル

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

LSSY5-[50-1000/1] 解除

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]商品下部にメーカー型番・対応波長・OD値・CEマークが記載される場合があります。こちらも有効長さに含まれます。
[ ! ]材質上、製品表面が少しくもったような状態や、輸送用の保護不織布に色移りする場合がありますが、品質・性能には問題ありません。
[ ! ]適応するレーザ以外のレーザ光に使用しないでください。

Type	[ M ]材質	適合規格	対応レーザ	対応波長 (nm)	光学濃度 (OD値)	可視光線透過率 (％)	色
LSSY	ポリ塩化ビニル (山本光学株式会社製：YLC-1plus)	CE	ファイバー/YAG/炭酸ガス	808～2100、10600	3以上	30	ブルーグレー
				266～355、1064	5以上

規格表

型式	−	L
LSSY5	−	400

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		長さ L 指定1mm単位	￥基準単価
型式			L(mm)
Type	No.		50 ～ 100	101 ～ 150	151 ～ 200	201 ～ 250	251 ～ 300	301 ～ 350	351 ～ 400	401 ～ 450	451 ～ 500	501 ～ 550	551 ～ 600	601 ～ 650	651 ～ 700	701 ～ 750	751 ～ 800	801 ～ 850	851 ～ 900	901 ～ 950	951 ～ 1000
LSSY	5	50〜1000	11,410	15,040	18,660	22,280	25,900	29,530	33,150	36,770	40,380	44,010	47,630	51,250	54,870	58,500	62,120	65,740	69,350	72,980	76,600

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数:

型番	長さ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LSSY5-[50-1000/1]

1個

-( - )

3日目

基本情報

【新商品：レーザ遮光シート】山本光学(株)製（YLC-1plus）をフリー寸で販売。

■ レーザの散乱光から眼と身体を守ります。レーザ管理区域をわけるときなどに、プレートに貼りレーザ遮光板としてご使用ください。
■ 厚さ0.5mmの軟質性塩ビのためハサミやカッターでカットができます。自己粘着性があるため既設のガラス窓等に貼り付け可能です。平面だけではなく、曲面にも貼り付けることができます。

■取扱い説明書は下記をご覧ください。
LSSY5（山本光学(株)製YLC-1plus）

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応		個別対応
	小口		大口
数　量	1〜5	6〜10	11～
値引率	基準単価	5%	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

レーザ遮光プレート・レーザ遮光シート　概要

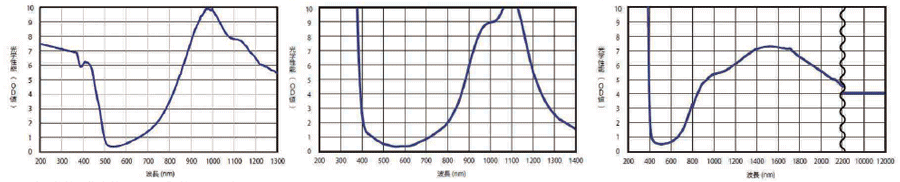

■光学性能

●LSPFT

●LSPFY

●LSSY5

[ ! ]記載の数値は代表値であり、保証値ではありません。

■光学濃度（OD値）とは
光学濃度（OD値）は光学フィルターを透過する入射光の減衰率であり、次の式で計算されます。
OD値が大きくなれば、入射光の減衰率も大きくなり、保護性能が高い事になります。

OD（λ）＝ Log10（PI（λ）/PT（λ））＝－log10T（λ）
（PI：入射　PT：透過　T：特性波長の透過率）

光学濃度（OD値）	透過率	減衰率
0	100%	0
1	10%	1/10
2	1%	1/100
3	0.1%	1/1000
4	0.01%	1/10000
5	0.001%	1/100000
6	0.0001%	1/1000000
7	0.00001%	1/10000000

低

高

■安全上の注意点
輸送途中等に製品にキズや変形が生じる恐れがあります｡使用になるときは、必ず事前に点検をしてください。
本製品はレーザ保護用の製品ですが、本製品によって破損が生じないこと、眼や身体の損傷の可能性がなくなることを保証するものではありません。

■注意事項
①適応するレーザ（※光学性能のグラフを参照）以外のレーザ光に使用しないでください。
②この製品を設置しても絶対にレーザビームを直接のぞきこまないでください。眼の損傷や障害が発生する場合があります。
③溶接用遮光板として使用しないでください。
④一度でも大きなレーザエネルギーを受けたり、損傷が発生した場合は、使用しないでください。

■保守・保管
①製品に直接他の物体や硬いものが接触したりキズがつかないように取り扱ってください。
②使用後は製品に粉じん等が付着し続けないよう、定期的に汚れを落とし、きれいに使用してください。
③直射日光の当たる場所、高温の場所、有機溶剤を使用する場所には保管しないでください。

④ガラスや金属に粘着剤で貼り付けて使用される場合は、変質や変形を起こすことがありますのでご注意ください。
また、50℃を超える可能性がある条件下でこの製品を使用しないでください。製品が変形する可能性があります。

■洗浄方法
取扱いは丁寧に行ってください。
①本製品が汚れた場合には、水を含ませた柔らかい布等で汚れを掃い落とし軽く拭いてください。汚れた手袋、タオル、布などを使って、製品を拭かないでください。

②有機溶剤、酸、アルカリの種類によっては変形・破損の可能性がありますので、これらの薬品を洗浄には使用しないでください。
これらが付着した場合には、上記①と同じ方法で洗浄してください。

③LSPFT・LSPFYに消毒が必要な場合は、消毒用アルコールを染み込ませたガーゼ、布などで製品を拭き取り、処理後はしっかりと液分を拭き取ってから使用してください。

■交換の目安
下記の場合は、再使用せず、速やかに交換してください。事故、破損や眼の疲労の原因となり危険です。
①レーザ光が当たり溶融などの変化が認められる場合。
②本製品に、キズ・割れなどの外観の変化や局所的な変色などが確認できた場合。

■改造・修理等
ご使用者による改造、修理等は事故、破損の原因となり危険ですので絶対におやめください。
①製品の改造
②破損部分の接着剤等による修理など

<設置方法>

①ガラスをきれいに拭いてください。

②霧吹きなどでガラスの表面に水滴を付けてください。

③水滴の付いたガラスに製品を貼ります。

④製品の上からゴムローラーなどで中央から端にむけて水と空気を押し出します。
