【エコノミーシリーズ】 30度台形ねじ用サポートユニット固定側・角型タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 3,840円～ 7,690円

税込価格: 4,224円～ 8,459円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

形状：

角型
種類：

固定側
表面処理：

四三酸化鉄被膜

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

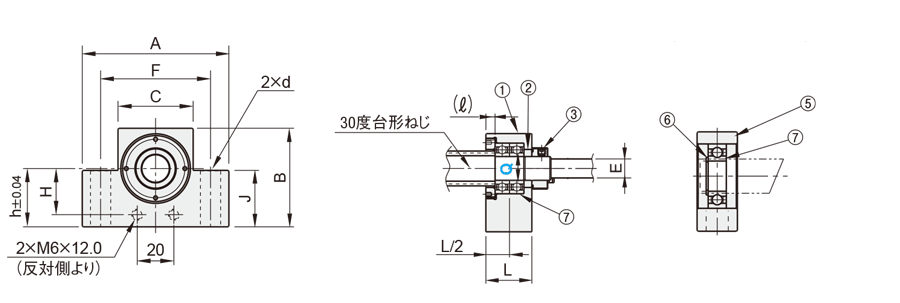

■サポートユニット固定側　C-MDWZ

■支持側　ーSET
（セット購入時のみ付属）

【エコノミーシリーズ】 30度台形ねじ用サポートユニット角型　固定側　海外製ベアリング外形図

【エコノミーシリーズ】 30度台形ねじ用サポートユニット角型　固定側　海外製ベアリング:関連画像

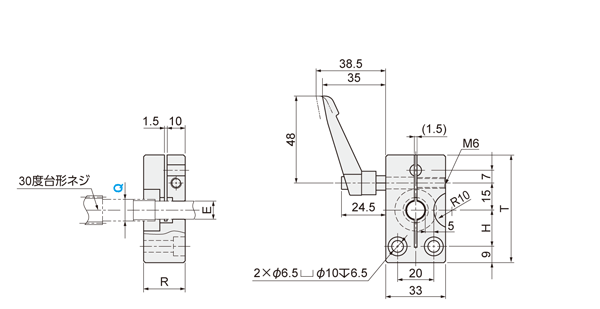

■④回転止め C-MDWZ-CP□

C-MDWZ-CP□-SET

単位(mm)

Q	T	H	R	E
Q	T	H	R	E
8	54.5	15	22	6
10	59.5	20	23	8
12	59.5	20	23	10
15	61.5	22	25	12

[ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。
　　変形して使用できなくなります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

番号	部品名称	C－MDWZ	C－MDWZ－CP	－SET	[ M ]材質	[ S ]表面処理
番号	部品名称	数量			[ M ]材質	[ S ]表面処理
①	サポートユニット固定側	1	1	1	S45C相当	四三酸化鉄皮膜
②	カラー	1	1	1
③	締付ナット(セットピース付)	1	1	1
④	回転止めセット	ー	1	(1)	(本体)S20C相当 (ハンドル)アルミダイカスト	(本体)四三酸化鉄皮膜 (ハンドル)焼付塗装
⑤	サポートユニット支持側	ー	ー	1	S45C相当	四三酸化鉄皮膜
⑥	軸用止め輪	ー	ー	1	ばね用鋼	四三酸化鉄皮膜※
⑦	ラジアルベアリング	2	ー	3	軸受鋼	ー

[ ! ]サポートユニット固定側は予圧調整されたベアリングが2個組み込まれています。
[ ! ]サポートユニット支持側のベアリングと止め輪は本体に組み込まれておらず、付属品として出荷されます。
[ ! ]※はQ8のみリン化処理をしています。
[ ! ]支持側をセットで購入が可能です。型式端末に「-SET」を追記ください。
[ ! ]回転止めをセットで購入が可能です。型式末端に「-CP」を追記ください。
[ ! ]（　）内の数は回転止めセット品選択時のみ適用。
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例	型番	ー	支持側　SET
注文例	CーMDWZ8 CーMDWZ8 CーMDWZーCP8	ーー	SET SET

型番		サポートユニット支持側セット	A	B	C	F	h	J	H	L	(ℓ)	d	E	許容アキシアル荷重(N)
Type	Q	サポートユニット支持側セット	A	B	C	F	h	J	H	L	(ℓ)	d	E	許容アキシアル荷重(N)
CーMDWZ CーMDWZーCP (回転止めセット)	8	ーSET (セット購入時のみ)	52	43	25	38	25	30	15	22	4.8	6.6	6	1100
	10		70	48	36	52	30	29	20	24		9	8	2000
	12		70	48	36	52	30	29	20	24		9	10	2200
	15		80	54	41	60	32	31	22	27	5.8	11	12	2500

[ ! ]支持側詳細はC-MDUZ、回転止めセットの詳細はC-MDWZPをご確認下さい
[ ! ]本商品はRoHS保証外です。ご注意ください。

サポートユニット固定側　付属品寸法
Q	締め付けナット			カラー寸法
	型式	M	適合スパナサイズ	内径	外径	厚み
	型式	細目	適合スパナサイズ	内径	外径	厚み
8	BNR8	M8×1.0	14	8	11.5	3
10	BNR10	M10×1.0	17	10	14	3
12	BNR12	M12×1.0	19	12	15	3
15	BNR15	M15×1.0	22	15	20	3

>>締め付けナット（セットピース付）の単品は、BNRをご確認下さい。（無電解ニッケルメッキはございません。）
>>セットピースの単品は、SEPNをご確認下さい。

製品比較情報

	当社類似品 MTWZ8	エコノミーシリーズ C-MDWZ8
ベアリング穴中心高さ：ｈ	30	25
ベアリング穴中心高さ：ｈ公差	0 ー0.05	±0.04
材質	S45C	スチール
全高：B	48	43
高さ：J	35	30
ベアリング形式	B608ZZ	CーE608ZZ
RoHS10	対応	保証外

[ ! ]高さhが当社類似品と異なります、組付け高さにご注意ください。
[ ! ]高さh公差が当社類似品と比較して、広がっております。手動操作時に当社類似品と比較して重みやブレなど差異を感じることがありますので、あらかじめご了承ください。

使用例

■サポートユニット組付手順

①台形ねじを固定側サポートユニットに挿入します。
②カラー挿入後、付属の締め付けナットを仮締めします。締め付けトルクの1/3で締め付けます。
この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。

M	締付ナット締付トルク(N・cm)	型番
8	490	BNR8
10	930	BNR10
12	1370	BNR12
15	2350	BNR15

[ ! ]参考値です。

型番リスト

表示件数:

型番	サポート部シャフト径(ベアリング内径）(φ)	許容アキシアル荷重(固定側のみ）(N)	Q寸(φ)	SET品　部材構成	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-MDWZ8	8	1100	8	固定側単品	1個	3,840円( 4,224円 )	在庫品1日目当日出荷可能
C-MDWZ8-SET	8	1100	8	固定側+支持側	1個	5,730円( 6,303円 )	在庫品1日目当日出荷可能
C-MDWZ10	10	2000	10	固定側単品	1個	3,970円( 4,367円 )	在庫品1日目当日出荷可能
C-MDWZ10-SET	10	2000	10	固定側+支持側	1個	5,990円( 6,589円 )	在庫品1日目当日出荷可能
C-MDWZ12	12	2200	12	固定側単品	1個	3,970円( 4,367円 )	在庫品1日目当日出荷可能
C-MDWZ12-SET	12	2200	12	固定側+支持側	1個	6,110円( 6,721円 )	在庫品1日目当日出荷可能
C-MDWZ15	15	2500	15	固定側単品	1個	4,630円( 5,093円 )	在庫品1日目当日出荷可能
C-MDWZ15-SET	15	2500	15	固定側+支持側	1個	6,870円( 7,557円 )	在庫品1日目当日出荷可能
C-MDWZ-CP8	8	1100	8	固定側単品	1個	5,430円( 5,973円 )	在庫品1日目当日出荷可能
C-MDWZ-CP8-SET	8	1100	8	固定側+支持側	1個	6,730円( 7,403円 )	在庫品1日目当日出荷可能
C-MDWZ-CP10	10	2000	10	固定側単品	1個	5,660円( 6,226円 )	9日目～
C-MDWZ-CP10-SET	10	2000	10	固定側+支持側	1個	7,030円( 7,733円 )	9日目～
C-MDWZ-CP12	12	2200	12	固定側単品	1個	5,660円( 6,226円 )	在庫品1日目当日出荷可能
C-MDWZ-CP12-SET	12	2200	12	固定側+支持側	1個	7,140円( 7,854円 )	在庫品1日目当日出荷可能
C-MDWZ-CP15	15	2500	15	固定側単品	1個	6,160円( 6,776円 )	在庫品1日目当日出荷可能
C-MDWZ-CP15-SET	15	2500	15	固定側+支持側	1個	7,690円( 8,459円 )	在庫品1日目当日出荷可能

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		￥基準単価
型番		支持側セット
Type	Q	なし	あり
CーMDWZ	8	3,840	5,730
	10	3,970	5,990
	12	3,970	6,110
	15	4,630	6,870
CーMDWZーCP (回転止めセット)	8	5,430	6,730
	10	5,660	7,030
	12	5,660	7,140
	15	6,160	7,690

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています
