【エコノミーシリーズ】 30度台形ねじ用サポートユニット 支持側・丸型タイプ

【エコノミーシリーズ】 30度台形ねじ用サポートユニット 支持側・丸型タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
通常価格(税別)
1,500円 ~ 2,140円
税込価格
1,650円 ~ 2,354円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中!特集ページはこち...

詳細情報を確認する

  • 形状:
    丸型
  • 種類:
    支持側
  • 表面処理:
    四三酸化鉄被膜

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

外形図・規格表

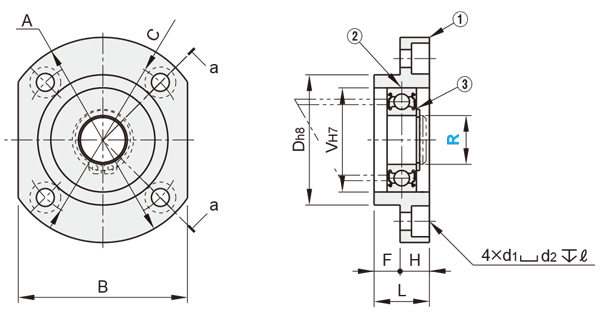

外形図
C-MRUZ
外形図 断面a-a

[ ! ]本商品はRoHS保証外です。ご注意ください。
番号部品名称数量[ M ]材質[ S ]表面処理
ハウジング1S45C相当四三酸化鉄皮膜
ラジアルベアリング1軸受鋼
軸用止め輪1ばね用鋼四三酸化鉄皮膜※
※R8のみリン酸塩処理
[ ! ]②ラジアルベアリングと③軸用止め輪は本体に組み込まれておらず、付属品として出荷されます。
[ ! ]③軸用止め輪は軸部の固定に使用してください。止め輪溝加工のある軸をご選定ください。
[ ! ]軸用止め輪の使用方法
【エコノミーシリーズ】 30度台形ねじ用サポートユニット 支持側・丸型タイプ海外製ラジアルベアリング:関連画像

③軸用止め輪(付属品)は軸部の固定に使用して下さい。[エコノミーシリーズ]30度台形ねじサポートユニット用タイプを使用するか止め輪溝加工のある軸をご選定下さい。


規格表
注文例 型式(Type·R)
 C-MRUZ8
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番LHFDACBVd1d2べアリング形式軸用止め輪¥基準単価
TypeR
CーMRUZ8137628453535223.46.54CーE608ZZNETW51,500
10147734524242264.584.5CーE6000ZZSTWN101,560
12158736544444284.584.5CーE6001ZZSTWN121,760
15179840635052325.59.55.5CーE6002ZZSTWN152,140
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
 当社類似品
MTUZ8
エコノミーシリーズ
C-MDUZ8
外形:D公差h7h8
材質S45Cスチール
ベアリング形式B608ZZC-E608ZZ
RoHS10対応対応保証外
使用例
■サポートユニット組付手順
使用例
①台形ねじを固定側サポートユニットに挿入します。
②カラー挿入後、付属の締め付けナットを仮締めします。締め付けトルクの1/3で締め付けます。
 この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。
M締付けナット
締付トルク(N・cm)
型式
8490BNR8
10930BNR10
121370BNR12
152350BNR15
[ ! ]参考値です。
