【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離2・4mm

【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離2・4mm

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる（2件）
通常価格(税別)
3,320円 ～ 3,430円
税込価格
3,652円 ～ 3,773円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本製品にはナット及びワッシャが2点ずつ付属しております。
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

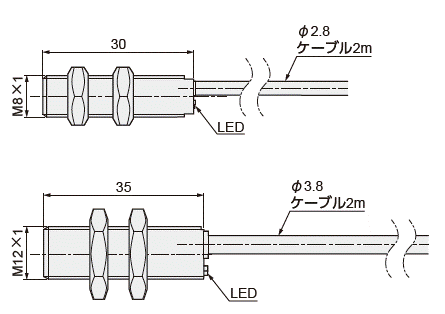

外形図

C－2C08－N01/P01

C－2C12－N01/P01

寸法図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例 型式
 C-2C08-N01
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番形状M×Pitch検出距離出力形態応答周波数線長￥基準単価
C－2C08－N01ねじ型M8×12mmNPN N.O.2kHz2m3,430
C－2C08－P01PNP N.O.3,430
C－2C12－N01ねじ型M12×14mmNPN N.O.1kHz3,320
C－2C12－P01PNP N.O.3,320
[ ! ]本商品はRoHS保証外です。ご注意ください。
種類直流3線式(NPN)直流3線式(PNP)
M8M12M8M12
型番C－2C08－N01C－2C12－N01C－2C08－P01C－2C12－P01
検出距離2mm4mm2mm4mm
定格使用電圧DC12/24V(DC10～30V)許容リップル率10％p-p以下
応動材質＜10%
無負荷時供給電流鉄/非鉄金属(材質により動作距離が変化します)
定格使用電流200mA
漏れ電流0.01mA以下
電圧降下1.5V以下2.0V以下
応答周波数2kHz1kHz
応答時間0.1ms0.2ms
応差15%以下
保護等級IP67
使用温度－25℃～＋70℃
温度特性±10％以内(＋25℃時の動作に対して)
保護回路負荷短絡保護、サージ吸収
過電流220mA
検出面材質ABS
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
型式当社類似品
EMZ3-12S		エコノミーシリーズ
C-2C08C-2C12
形状ねじ型　M12ねじ型　M8ねじ型　M12
検出距離3mm2mm4mm
出力形態NPN N.O.NPN N.O. / PNP N.O.
センサ部寸法M12×47M8×30M12×35
電源直流3線式直流3線式
定格使用電圧DC12/24V（DC10～30V）許容リップル率10％p-p以下DC12/24V（DC10～30V）許容リップル率10％p-p以下
電圧降下1.5V以下1.5V以下2.0V以下
応差20%以下15%以下
使用周囲温度-25～+70℃-25～+70 ℃
温度特性±15％以内（+23℃時の動作に対して）±10％以内（+25℃時の動作に対して）
保護等級IP67IP67
ケース材質PBTABS


型番リスト

表示件数:
  1. 1
型番
ヘッドサイズ（センサ形状 ネジ型）
検出距離詳細(mm)
出力形式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M8
2
NPN（NO）

1個

3,430円( 3,773円 )

在庫品1日目

当日出荷可能

M8
2
PNP（NO）

1個

3,430円( 3,773円 )

在庫品1日目

当日出荷可能

M12
4
NPN（NO）

1個

3,320円( 3,652円 )

在庫品1日目

当日出荷可能

M12
4
PNP（NO）

1個

3,320円( 3,652円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本製品にはナット及びワッシャが2点ずつ付属しております。
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

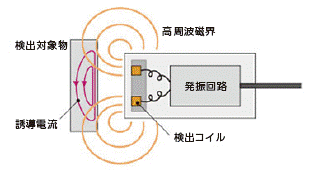

■構造図

■入出力回路図

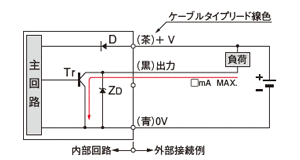

直流3線式NPN出力

商品特長
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード

直流3線式PNP出力

商品特長
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
使用方法
■注意事項
センサ修正係数
被検出材修正係数
鉄1.00
スチール0.90
ニッケルクロム合金0.85
ニッケル0.70
黄銅0.50
銅0.40
アルミ0.40
■シールド/非シールドについて
種類商品形状特長
シールド
検出物体近接センサ

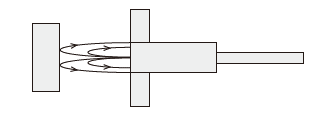

・検出コイルの側面を金属ケースでシールドしているため、
　磁束が前方に集中します。
・センサを金属に埋め込んで取り付けることが可能です。
非シールド
検出物体近接センサ

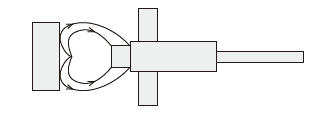

・検出コイルの側面を金属ケースでシールドしていないため、
　磁束が前方に広く発生します。
・周囲金属(磁性体)の影響を受けやすいため、検出物体以外の
　金属が先端部分に付かないよう、取付場所には注意が必要です。
・同一サイズでは、シールド型よりも長距離の検出が可能です。
■取付方式（アンプ内蔵型除く）
•検出距離1.5・2mmタイプ
シールドタイプ  非シールドタイプ
D：センサ径
Sn：センサ検出距離
Y： M5～M8は6mm
　　M12は9mm
信号が干渉されないように、センサ表面から検出金属物体までの距離は
3Sn以下とし、隣接する2つの近接センサの距離は≧Dとする。		 検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を
確保する必要があります。
検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離
は≧2Dとする。

•検出距離2・4mmタイプ、4・8mmタイプ
シールドタイプ  非シールドタイプ

鉄鋼　　　X=0.2D
その他金属　X=0.1D
*被検測物体の厚さ：1mm
センサ径 DY(mm)
M812
M1215

•対面取付方法

対面設置の場合、2つの検出面間の最小距離は6Sn以下であること。
■使用上の注意
• リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を破損することがあります。
• リード線の曲げ半径は30㎜以上としてください。また、引き出し口より30㎜以内では急に曲げないようにしてください。
• 電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負担を先にOFFすることをおすすめします。
• 付近に大きなサージを発生するモータなどがあり、センサ自身の負担が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。
関連商品
ドグシャフト　丸棒タイプ近接センサ用ドグ　止めねじタイプ近接センサ用取付用ホルダ
使用例使用例使用例

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離2・4mm

【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離2・4mm

    【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離4・8mm

    【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離4・8mm

      【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離1.5・2.0mm

      【エコノミーシリーズ】 近接センサ シールドタイプ　検出距離1.5・2.0mm

        【エコノミーシリーズ】 近接センサ 非シールド・プラグタイプ

        【エコノミーシリーズ】 近接センサ 非シールド・プラグタイプ

          シリンダ形直流2線式非シールドタイプ近接センサ

          シリンダ形直流2線式非シールドタイプ近接センサ

            【エコノミーシリーズ】 マイクロ近接センサ シールドタイプ

            【エコノミーシリーズ】 マイクロ近接センサ シールドタイプ

              近接センサ 標準機能タイプ －円筒形・直流3線式－Φ6.5タイプ 検査距離：2mm KRS

              近接センサ 標準機能タイプ －円筒形・直流3線式－Φ6.5タイプ 検査距離：2mm KRS

                アルミ検出用アンプ内蔵形近接センサ E2EY

                アルミ検出用アンプ内蔵形近接センサ E2EY

                  近接センサ 長距離強化タイプ －円筒形・直流3線式－ Φ6.5タイプ 検査距離：2mm KRSS

                  近接センサ 長距離強化タイプ －円筒形・直流3線式－ Φ6.5タイプ 検査距離：2mm KRSS

                    近接センサ 標準機能タイプ －円筒形・直流2線式－·M12埋込形 検査距離：2mm KRMS

                    近接センサ 標準機能タイプ －円筒形・直流2線式－·M12埋込形 検査距離：2mm KRMS

                      シリンダ形直流2線式長距離タイプ近接センサ FL7Mシリーズ

                      シリンダ形直流2線式長距離タイプ近接センサ FL7Mシリーズ

                        シリンダ形直流2線式一般タイプ近接センサ

                        シリンダ形直流2線式一般タイプ近接センサ

                          近接センサ 標準機能タイプ －角形・直流3線式－ 検査距離：2.5mm KBP08

                          近接センサ 標準機能タイプ －角形・直流3線式－ 検査距離：2.5mm KBP08
                            メーカー ミスミ ミスミ ミスミ ミスミ アズビル ミスミ LANBAO（ランバオ） オムロン LANBAO（ランバオ） LANBAO（ランバオ） アズビル アズビル LANBAO（ランバオ）
                            通常価格 3,320円～ 3,320円～ 3,530円～ 2,950円～ 9,780円～ 2,930円～ 4,335円 17,899円～ 5,290円 3,581円 11,127円～ 10,250円～ 4,570円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 6日目～   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 6日目～
                            環境対応 RoHS非対応 RoHS非対応 RoHS非対応 RoHS非対応 - RoHS非対応 - - - - - - -
                            近接センサ 種類 ネジ型 ネジ型 ネジ型 ネジ型 ネジ型 - 円柱型 ネジ型 円柱型 ネジ型 ネジ型 ネジ型 角型
                            検出距離（範囲）(mm) ～5 - ～5 - - ～5 ～5 - ～5 ～5 - - ～5
                            シールド シールド 非シールド シールド 非シールド 非シールド シールド 非シールド シールド シールド シールド シールド シールド 非シールド
                            アンプの種類 内蔵型 - - - 内蔵型 - 内蔵型 内蔵型 内蔵型 内蔵型 内蔵型 内蔵型 内蔵型
