【エコノミーシリーズ】 RoHS対応 スプリングプランジャ

【エコノミーシリーズ】 RoHS対応 スプリングプランジャ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
520円 ～ 1,020円
税込価格
572円 ～ 1,122円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

外形図

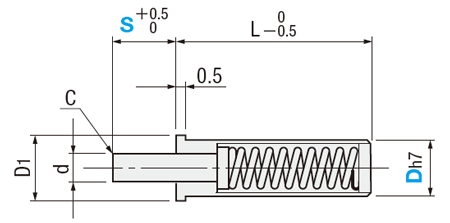

●フラットタイプ
C－MPFS

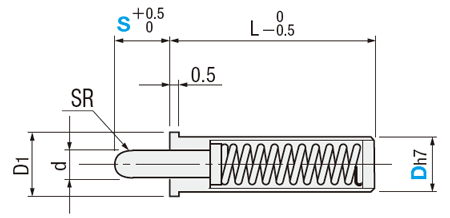

●球面タイプ
C－MPJS
規格表
注文例 型番-S
 C-MPFS3-3

Type本体ピンばね使用可能温度
フラットタイプ球面タイプ[ M ]材質[ M ]材質[ M ]材質
C－MPFSC－MPJSSUS303相当SUS303相当SUS304H相当－30～140℃

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番SdD1LC荷重(N)￥基準単価
TypeDh7min.max.C－MPFSC－MPJS
(フラット)
C－MPFS

(球面)
C－MPJS		21.512.580.10.51680680
3323.5100.151.5540540
434.50.20.6520520
5445.511.50.32760760
kgf=N×0.101972
[ ! ]荷重min.は初期荷重、max.はピンを最大限沈めたときの荷重です。
[ ! ]取付穴推奨寸法 DH7。
[ ! ]抜け防止には接着剤をあわせてお使いください。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
MPFS・MPJS		エコノミーシリーズ
C－MPFS・C－MPJS
材質本体SUS303SUS303相当
ピンSUS304
ばねSUS304SUS304H相当
RoHS10対応対応


型番リスト

表示件数:
  1. 1
型番
ストローク (S)(mm)
ピンプランジャ種類
max荷重(N)
直径 D(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1.5
球面タイプ
1
2
10

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

3
球面タイプ
1.5
3
10

1個

820円( 902円 )

在庫品1日目

当日出荷可能

3
球面タイプ
1.5
4
10

20個

520円( 572円 )

在庫品1日目

当日出荷可能

4
球面タイプ
2
5
10

1個

760円( 836円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
