【エコノミーシリーズ】研削ボールねじ軸径φ8 リード2（C5相当）

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類：

精密
セット品/単品：

セット品
精度等級：

C5相当
ねじ軸外径(mm)：

8
リード(mm)：

2
フランジ形状：

丸形2面取り
軸端種類：

標準軸端加工品
ナット種類：

スタンダードナット
ナット構造：

シングル
ねじれ方向：

右
使用条件：

標準
循環数(列×巻)：

1×3
サポートユニット　固定側・角型タイプ（別売）：

C-TEK6
サポートユニット　支持側・角型タイプ（別売）：

C-TEF6
サポートユニット　固定側・丸型タイプ（別売）：

C-TFK6
サポートユニット　支持側・丸型タイプ（別売）：

C-TFF6

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品は供給が不安定になっており、一時的に受注を停止しております。ご迷惑をおかけしますが類似品（C-BSS0802）をご検討ください。受注再開は24年10月頃を予定しております。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

C-KBS0802-[100-210/1] 解除

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

追加工・オプションを見る

【注文停止】本商品は注文停止しております。ご迷惑おかけして申し訳ございませんがご了承の程お願い申し上げます。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品概要

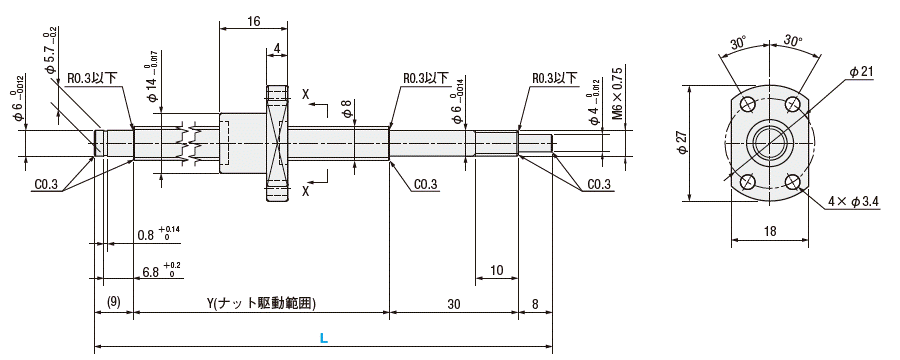

外形図

C－KBS0802

矢視X-X

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本製品の精度等級はC5相当です。仕様の違いについては製品比較情報をご確認ください。

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	精度等級	ねじ径	リ－ド	ねじ軸		ナット
				[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
C－KBS	C5相当	8	2	S55C相当	高周波焼入れ 58～62HRC	SCM420相当	浸炭焼入れ 58～62HRC

精度等級	型番			L (1mm単位)	Y	循環数	基本定格荷重		軸方向すき間	ねじれ方向
	Type	ねじ軸外径	リ－ド				C(動) kN	Co(静) kN
C5相当	C－KBS	08	02	100～210	Lー47	3巻1列	1.2	2.1	0.008以下	右

[ ! ]Y（ナット駆動範囲）＞（ナット全長）となります。kgf=N×0.101972
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本製品の精度等級はC5相当です。仕様の違いについては製品比較情報をご確認ください。

追加工

	型式（①Type・②ねじ軸外径・③リード）	−	④L	−	（FC・SC…etc.）
	C-KBS0802	−	200	−	SC5

■支持側

Alterations	Code	Spec.	￥/1 Code
支持側軸端加工無	NC	支持側の軸端加工を行いません。指定方法 NC [ NG ]RNC、FCとの併用不可	無料
通常指定加工時（支持側）（固定側）
ナット向き変更	RLC	ナットの向きを変更します。指定方法 RLC	無料
通常変更（支持側）（固定側）
支持側軸端止め輪溝加工無	RNC	支持側軸端止め輪溝加工を行いません。指定方法 RNC [ NG ]NC、FCとの併用不可	無料
標準指定加工時
支持側軸端長さ変更	FC	支持側軸端長さを変更します。 [ ! ]9≦FC≦20 FC＝指定1mm単位指定方法 FC20 [ NG ]NC、RNCとの併用不可	無料

[ ! ]EU、NUを同時に指定した場合、E・Uの寸法にかかわらずおねじ加工を行いません。

[ ! ]EUまたはNUを指定した場合、推奨のサポートユニットが使用できない場合があります。

[ ! ]追加工を指定した場合、ナットの駆動範囲（Y寸）は短くなる場合があります。ナットの駆動範囲がナットの全長より大きくなるようにしてください。

■固定側

Alterations	Code	Spec.	￥/1 Code
固定側スパナ溝加工	SZC	固定側軸端にスパナ溝加工を行います。指定方法 SZC [ ! ]スパナ溝にナットがかかるとボールが脱落します。 [ ! ]ナットが不完全焼き入れ範囲に移動できない場合がありますので、選定時にご注意ください。	300
不完全焼き入れ範囲
固定側軸端平面取加工	SC	固定側軸端に平面取加工を行います。 [ ! ]5≦SC≦7　[ ! ]FP併用時は、5≦SC≦F-1 SC＝指定1mm単位指定方法 SC6	300

固定側段付(小)加工無	NF	固定側の段付加工(小)を行いません。指定方法 NF [ NG ]FPとの併用不可	無料
標準変更
固定側段差(小)寸法変更	FP	固定側の段差(小)寸法を変更します。 [ ! ]8≦F≦13　4≦P≦5 F、P＝指定1mm単位指定方法 FP-F13-P5 [ NG ]NFとの併用不可	無料

固定側段差(大)寸法変更	EU	固定側の段差(大)寸法を変更します。 [ ! ]9≦E≦30　6≦U≦E-3 E、U＝指定1mm単位指定方法 EU-E30-U10	無料

固定側段付(大)おねじ加工無	NU	固定型の段付(大)おねじ加工をしません。指定方法 NU	無料
通常変更

■固定側Pに対するキー溝詳細寸法

軸径	b		t
軸径	基準寸法	許容差 (N9)	基準寸法	許容差
6～7	2	－0.004 －0.029	1.2	＋0.1 0
8～10	3	－0.004 －0.029	1.8
11～12	4	0 －0.03	2.5
13～17	5		3.0
18～20	6		3.5

■不完全焼き入れ範囲詳細寸法
寸法図4

ねじ径	不完全焼き入れ範囲ℓ(max)
φ8、φ10	5mm
φ12、φ15	10mm
φ20、φ25	15mm

製品比較情報

■仕様比較

			▼現在の商品ページはこちら
	当社類似品精密ボールねじ BSS0802	エコノミーシリーズ精密ボールねじ C-BSS0802	エコノミーシリーズ研削ボールねじ C-KBS0802
精度等級	C5	C5	C5相当
ねじ軸材質	SCM415	S55C	S55C相当
ねじ軸焼入方法	浸炭焼入	高周波焼入	高周波焼入
ナット材質	SCM420	SCM415	SCM420相当
ナット形状	角形	2面フランジ	2面フランジ
基本定格荷重動定格(kN)	19.5	1.4	1.2
基本定格荷重静定格(kN)	2.6	1.8	2.1
軸方向すきま	0.005以下	0.008以下	0.008未満
RoHS10	対応	対応	保証外

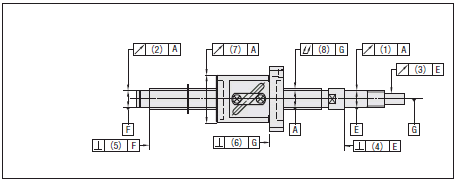

[ ! ]各部振れ公差、ねじ軸全長による振れ公差、直角度公差については、概要ページ（P.636）にて詳細をご確認ください。

製品比較情報

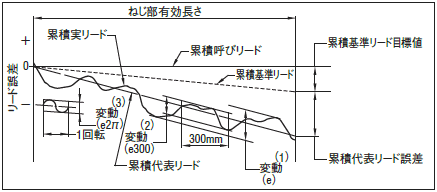

■リード精度

【エコノミーシリーズ】中国製　研削ボールねじ　軸径φ8　リード2:関連画像

■変動許容値

単位：μm

精度等級	C3		C5
項目	変動（300）（2）	変動（2π）（3）	変動（300）（2）	変動（2π）（3）
許容値	8	6	18	8

（2）ねじ軸のねじ部有効長さの間に任意にとった300mmに対する変動
（3）ねじ軸のねじ部有効長さの間に任意の1回転（2πrad）に対する変動

■取付部精度

研削ボールねじ

■固定側Pに対するキー溝詳細寸法

【エコノミーシリーズ】中国製　研削ボールねじ　軸径φ8　リード2:関連画像

軸径	b		t
軸径	基準寸法	許容差（N9）	基準寸法	許容差
6～7	2	－0.004 －0.029	1.2	＋0.1 0
8～10	3	－0.004 －0.029	1.8
11～12	4	0 －0.03	2.5
13～17	5		3.0
18～20	6		3.5

種類	精度等級	ねじ軸外径	(1)(2)			(3)			(4)(5)			(6)			(7)
			振れ公差(最大)			振れ公差(最大)			直角度公差(最大)			直角度公差(最大)			直角度公差(最大)
			当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ
			BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS	CーBSS(A)	CーKBS EーKBS	BSS	CーBSS(A)	CーKBS EーKBS
研削	C5 ・ C5相当	6	−	−	0.010	−	−	0.010	−	−	0.005	−	−	0.010	−	−	0.010
		8	0.011	0.011	0.100	0.011	0.011	0.100	0.005	0.005	0.020 ※参考値	0.010	0.010	保証なし	0.012	0.012	保証なし
		10
		12
		15	0.012	0.012		0.012	0.012					0.011	0.011		0.015	0.015
		20
		25	0.013	0.013		0.013	0.013					0.013	0.013		0.019	0.019
転造	C7 ・ C7相当	6	−	−	0.014	−	−	0.014	−	−	0.007	−
		8	0.014	0.014	0.014	0.014	0.014	0.014	0.007	0.007	0.100
		10
		12
		15
		20
		25	0.020	0.020	0.020	0.020	0.020	0.020
		32							0.008	0.008
	C10	8	0.040	0.040	−	0.040	0.040	−	0.010	0.010	−	−
		10
		12
		15
		20
		25	0.060	0.060		0.060	0.060
		32

種類	精度等級	代表 Type	ねじ軸外径	(8)振れ公差(最大)
				ねじ軸全長
				～125	126～200	201～315	316～400	401～500	501～630	631～800	801～1000	1001～1250	1251～1600	1601～2000
研削	C5	CーBSS(A)	8	0.035	0.050	0.065	−	−	−	−	−	−	−	−
			10		0.040	0.055	0.065	0.080	0.090	−	−	−	−	−
			12
			15	−		0.045	0.055	0.060	0.075	0.090	0.120	0.150	0.190	−
			20
			25	−	−	0.040	0.045	0.050	0.060	0.070	0.085	0.100	0.130	−
	C5 相当	CーKBS EーKBS	6	0.075	0.075	−	−	−	−	−	−	−	−	−
			8	0.060	0.075	0.100	−	−	−	−	−	−	−	−
			10	0.055	0.065	0.080	−	−	−	−	−	−	−	−
			12	−			0.100	0.120	−	−	−	−	−	−
			15	−	0.060	0.070	0.080	0.095	0.110	0.140	0.170	−	−	−
			20	−								−	−	−
			25	−	−	0.060	0.070	0.080	0.090	0.100	0.130	−	−	−
転造	C7	CーBSST□	8	0.060	0.075	0.100	−	−	−	−	−	−	−	−
			10	0.055	0.065	0.080	0.100	0.120	0.150	−	−	−	−	−
			12
			15	−	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	0.270	−
			20
			25	−	−	0.060	0.070	0.080	0.090	0.100	0.130	0.150	0.190	−
			32
	C7 相当	CーTBS□ EーTBS	6	0.075	0.075	−	−	−	−	−	−	−	−	−
			8	0.100	0.140	0.210	0.270	−	−	−	−	−	−	−
			10	−	0.120	0.160	0.210	0.270	0.350	−	−	−	−	−
			12
			15	−	0.110	0.130	0.160	0.200	0.250	0.320	0.420	−	−	−
			20
			25	−	−	0.110	0.130	0.160	0.190	0.230	0.300	−	−	−
			32
	C10	CーBSSC□	8	0.100	0.140	0.210	(0.270)	−	−	−	−	−	−	−
			10	−	0.120	0.160	0.210	0.270	0.350	−	−	−	−	−
			12
			15	−	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	0.730	0.730
			20
			25	−	−	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690
			32	−	−

[ ! ]その他　■中止事項　は本商品ページの下部をご確認ください
