【エコノミーシリーズ】 レベリングキャスタ ねじ込み式
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,150円 ～ 3,400円
- 税込価格
- 1,265円 ～ 3,740円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 種類：
- キャスタ
-
- キャスタタイプ：
- ねじ込み式 / アジャスター付
-
- 金具材質：
- アルミ合金
-
- 車輪材質：
- 強化ナイロン
-
- ストッパ：
- なし
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 追加工、特注などには対応しておりません。

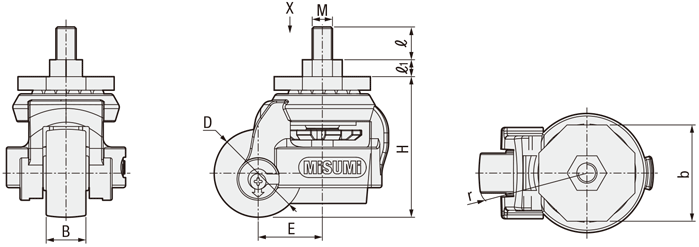

外形図・規格表
（ねじ込み式） X矢視
[ ! ]本製品はねじ込み式自在タイプです。
[ ! ]内部の黄色いナットを回し、パッドの高さを調整ください。
| 注文例 | 型式（Type·規格） | － | 車輪材質 |
| C-FMS40 | － | N |
| Type | ブラケット | [ M ] 車輪材質 | ベアリング | ||
| [ M ] 材質 | [ S ] 表面処理 | 施回部 | 車輪部 | ||
| C-FMS | アルミ合金 | 焼付塗装 | ナイロン（黒） | あり | 無し |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 車輪材質 | D | H | M | ℓ | ℓ1 | E | r | b | B | 調整量 (mm) | 許容荷重 (daN) | 質量 (g) | ￥基準単価 | |
| Type | 規格 | ||||||||||||||
| C－FMS | 40 | N (ナイロン) | 40 | 71 | M8 | 23 | 6.4 | 30.5 | 50.5 | 39 | 18.5 | 7 | 50 | 350 | 1,150 |
| 60 | 52 | 82 | M12 | 21.5 | 8 | 38 | 64 | 57 | 23.5 | 9 | 250 | 670 | 1,380 | ||
| 80 | 62 | 102 | M12 | 21.5 | 8 | 46 | 77 | 64.5 | 27 | 14 | 500 | 1055 | 2,350 | ||
| 100 | 75 | 123 | M16 | 17.5 | 12.5 | 57 | 94 | 72 | 29 | 14 | 750 | 1550 | 3,290 | ||
| 120 | 75 | 123 | M16 | 17.5 | 12.5 | 57 | 94 | 72 | 29 | 14 | 1000 | 1580 | 3,400 | ||
[ ! ]頭部のねじとナットは商品到着後に組み立てていただく必要があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
なお、1個当たりの許容荷重は、偏荷重や多少の衝撃を考慮し、下記のような計算式で考えるのが一般的です。
| 1個当たりの許容荷重 | ＝ | 積載荷重の最大値 | |
| 4個×0.8（4個使用の場合） |
2.自在・固定
固定車は旋回機能はありませんが、直進性に優れます。
車輪の回転と旋回を同時に止めたい場合はダブルロックタイプを選択ください。本商品のストッパはダブルロックタイプです。
レベリングキャスタ 使用例
型番リスト
- 表示件数:
| 型番 |
荷重範囲(daN) |
ねじ径 |
取付け高さ H(mm) |
車輪径 D(φ) |
許容荷重(daN) |
荷重区分 |
車輪幅 B(mm) |
ねじ長 ℓ(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
750.01～
|
M16
|
123
|
75
|
750
|
[極重荷重] 極重荷重
|
29
|
17.5
| 1個 | 3,290円(
3,619円
) | 在庫品1日目 当日出荷可能 | |
750.01～
|
M16
|
123
|
75
|
1000
|
[極重荷重] 極重荷重
|
29
|
17.5
| 4個 | 3,400円(
3,740円
) | 9日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 追加工、特注などには対応しておりません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
