【エコノミーシリーズ】 レベリングキャスタ　プレート式

【エコノミーシリーズ】 レベリングキャスタ　プレート式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,530円 ～ 6,460円
税込価格
1,683円 ～ 7,106円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 追加工・特注などには対応しておりません。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

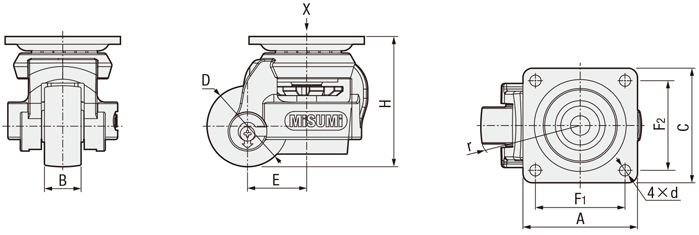

外形図
C－FMJ
（プレート式）X矢視
レベリングキャスタ 寸法図
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本製品はプレート式自在タイプです。
[ ! ]内部の黄色いナットを回し、パッドの高さを調整ください。
規格表
注文例型式（Type·規格）－車輪材質
 C-FMJ40－N

Type ブラケット[ M ] 車輪材質ベアリング
[ M ] 材質[ S ] 表面処理施回部車輪部
C-FMJアルミ合金焼付塗装ナイロン（黒）あり無し

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番車輪材質DHACF1F2dErB調整量
(mm)		許容荷重
(daN)		質量
(g)		￥基準単価
Type規格
C－FMJ40N
(ナイロン)		4071555542426.530.550.518.57503401,530
60528373.573.557.557.57386423.592506701,840
8062102909070708.24677271450011052,200
1007512395957070115794291475016003,060
12075123959570701157942914100015753,100
15095132.510010070701368.5116.550.514150029606,460
高さ調整ブロックについては、40シリーズは黄色アジャスタのみ、60、80、100の3シリーズは黄色アジャスタと調整ナット、120，150シリーズは調整ナットのみがついています。
[ ! ]本商品はRoHS保証外です。ご注意ください。
選定サポート情報
1.荷重考え方
積載荷重の最大値を計算し、それに見合った許容荷重のキャスタをお選びください。
なお、1個当たりの許容荷重は、偏荷重や多少の衝撃を考慮し、下記のような計算式で考えるのが一般的です。

1個当たりの許容荷重＝積載荷重の最大値
4個×0.8（4個使用の場合）

2.自在・固定
自在車は旋回するため、走行方向の変更が必要な場合は自在車を選択します。
固定車は旋回機能はありませんが、直進性に優れます。
3.ストッパの有無
ストッパーには、車輪の回転を止めるストッパと、旋回を止めるストッパ（旋回ロックタイプ）があります。
車輪の回転と旋回を同時に止めたい場合はダブルロックタイプを選択ください。本商品のストッパはダブルロックタイプです。
4.材質性質
キャスタ　中荷重:関連画像

材質・使用上の注意などの詳細はこちら
使用例
レベリングキャスタ　使用例
レベリングキャスタ　使用例
