【エコノミーシリーズ】 RoHS対応 M8近接センサ用ケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 1,220円～ 1,590円

税込価格: 1,342円～ 1,749円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

コネクタ形状：

M8・M12
対応メーカー：

オムロン / その他
CN2形状仕様：

切落し
コネクタ/CN1：

メス（ストレート）
芯数1：

3
分類：

M8コネクタ
シース(外被)材質：

PVC
芯線規格(mm²)：

0.3
定格電圧(V)：

30
ケ－ブルの屈曲回数：

22万回

(i)ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

CADデータ未対応

My部品表保存
比較

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

M8S-F3C-30VC-2
M8S-F3C-30VC-3

（長さ（Ｌ）公差）は0～+100mmとなります)

規格表

注文例		型式
注文例		M8S-F3C-30VC-2

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

コネクタ
仕様

コネクタ
形状

芯数

CN1

CN2

ケ－ブル
定格電圧

導体
断面積

被覆
材質

ケ－ブルの
屈曲回数

Ｌ
長さ(ｍ)

接続可能な
近接スイッチの型番

￥基準単価

M8S－F3C－30VC－2

ストレート継手

メス

切落とし剥出し

30V

0.3

PVC

22万回

C－C08－□□□－□
C－2C08－□□□－□

1,220

M8S－F3C－30VC－3

1,590

[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

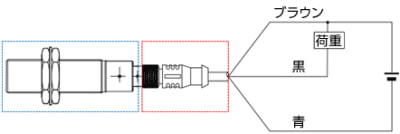

延長コード配線図例
商品概要

近接センサ・プラグタイプ　M8/M12接続用延長ケーブル

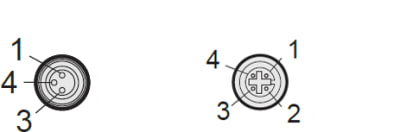

M8直流に適合 M12直流に適合 1.ブラウン
3.青
4.黒
1.ブラウン
2.白
3.青
4.黒

使用例

·センサでの応用

·機器の視覚的応用

·工場自動化での応用
使用例3

性能・試験情報

ケーブル屈曲試験

·ケーブルの耐油試験：耐切削油
関連資料3

型番リスト

表示件数:

型番	全長(m)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

M8S-F3C-30VC-2	2	1個	1,220円( 1,342円 )	在庫品1日目当日出荷可能
M8S-F3C-30VC-3	3	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
