位置決めピン　樹脂小頭タイプ　－めねじ－

位置決めピン　樹脂小頭タイプ　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

小頭タイプの樹脂位置決めピンです。傷防止が可能です。【FY21新商品】・めねじ...

詳細情報を確認する

  • 基本形状：
    小頭
  • 導入側仕様：
    なし
  • 取付側形状：
    めねじ
  • 表面処理：
    なし
  • 熱処理：
    なし
  • 位置決め側外径公差：
    0/-0.05
  • 取付側公差：
    g6
  • 材質証明書：
    対象

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定48件の候補があります。

Loading...

外形図・規格表

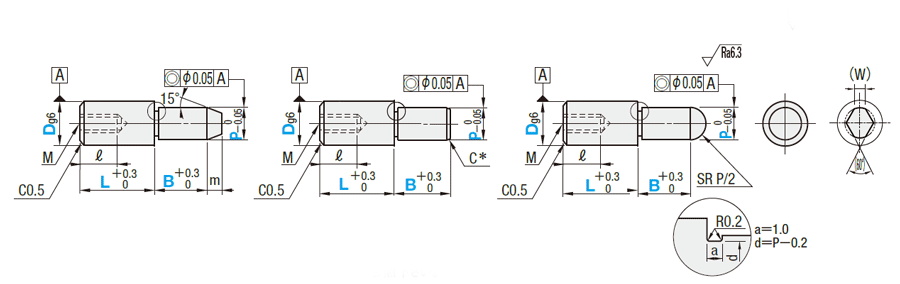

位置決めピン　樹脂小頭タイプ　－めねじ－:関連画像

●テーパ

●フラット

●球面

(丸)

(ダイヤ)

PC*
3.00～4.000.5
4.01～10.001

[ ! ]フラット選定時、C*寸は上記をご参照ください。
[ ! ]外径公差は室温での測定結果です。
[ ! ]逃げ部寸法は参考値になります。

Type頭部形状選択材質使用雰囲気温度
P寸指定P・L・B寸指定
丸ダイヤ丸ダイヤ
JPZSSJPZSSDFJPZSSFJPZSSDA(テーパ)
FA(フラット)
Q(球面)		ポリアセタール(黒)−45〜95℃
MJPZSSMJPZSSDMFPZSSMFPZSSDMCナイロン(青)−40〜120℃
JKPZSSJKPZSSDFKPZSSFKPZSSDPEEK(自然色アイボリー)−50〜250℃

[ ! ]ポリアセタール・MCナイロン・PEEKの特性値は、こちら
(ポリアセタール・MCナイロンはスタンダードグレードを参照ください)

規格表

型式−P−L−B
MJPZSSQ6−P5.50
JPZSSDA8−P7.00−L15−B4.0
■P寸指定タイプ
型式P
指定
0.01mm単位		LBmℓM(並目)(W)
Type頭部形状DD寸公差
g6
(丸)
JPZSS
MJPZSS
JKPZSS		(ダイヤ)
JPZSSD
MJPZSSD
JKPZSSD		A(テーパ)
FA(フラット)
Q(球面)		5-0.004
-0.012		3.00(4.00)～5.0010523M2.51.2
6-0.004
-0.012		4.00～6.0010525M31.5
8-0.005
-0.014		6.00～8.0015636M51.8
10-0.005
-0.014		7.00～10.0015838M52.2
[ ! ]P寸（　）はダイヤ形状に適用
[ ! ]D寸＝P寸の場合も逃げ溝加工が入ります。
■P寸・L寸・B寸指定タイプ
型式P
指定
0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		mℓM(並目)(W)
Type頭部形状DD寸公差
g6
(丸)
FJPZSS
MFPZSS
FKPZSS		(ダイヤ)
FJPZSSD
MFPZSSD
FKPZSSD		A(テーパ)
FA(フラット)
Q(球面)		5-0.004
-0.012		3.00(4.00)～5.008～102.0～15.0(10.0)23M2.51.2
6-0.004
-0.012		4.00～6.008(9)～172.0～15.0(10.0)25M31.5
8-0.005
-0.014		6.00～8.0011(12)～212.0～20.0(15.0)36M51.8
10-0.005
-0.014		7.00～10.0011(12)～233.0～20.0(15.0)38M52.2
[ ! ]P寸、L寸、B寸（　）はダイヤ形状に適用
[ ! ]D寸＝P寸の場合も逃げ溝加工が入ります。

追加工

 5 日目出荷
型式-P-L-B-（HSC）
MJPZSSQ6 -P5.50    -HSC
JPZSSDA8-P7.00-L15-B4.0-HSC
Alterationねじインサート挿入
CodeHSC
Spec.めねじにねじインサート加工します。
 D5：M2.5
 D6：M3
 D8・D10：M5
指定方法HSC
\/1Code500

型番リスト

表示件数:
