【エコノミーシリーズ】 アクチュエータ KS86 標準タイプ

【エコノミーシリーズ】 アクチュエータ KS86 標準タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

1本から当社類似品比58%OFF。繰り返し位置決め精度は従来品同等±5μm。

詳細情報を確認する

  • 本体/周辺部品：
    本体
  • 精度：
    並級
  • グリース：
    標準
  • 潤滑ユニット有無：
    なし
  • モータ有無：
    なし（お客様にて組み込み）
  • ボールねじ軸径(Φ)：
    15
  • テーブル長：
    75
  • 駆動方式：
    ボールねじ
  • 基本定格荷重 動定格（N）：
    31458
  • 基本定格荷重 静定格（N）：
    50764
  • 繰返し位置決め精度（μm）：
    ±5

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

外形図・規格表

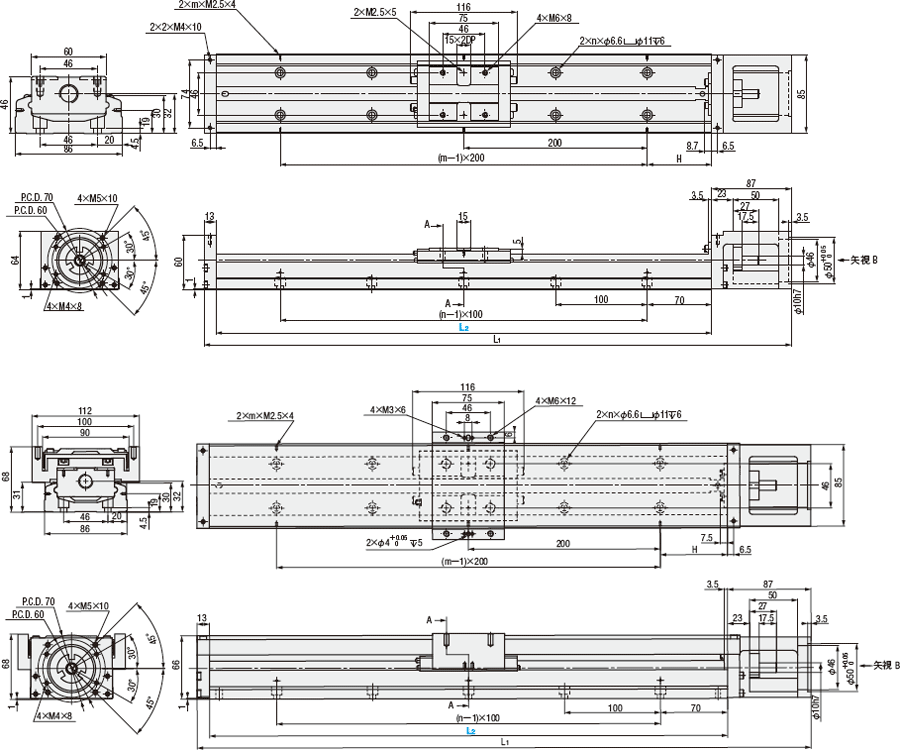

外形図

C-KS86（カバー無しタイプ） A-A 断面 矢視 B C-KSC86（カバータイプ） A-A 断面 矢視 B

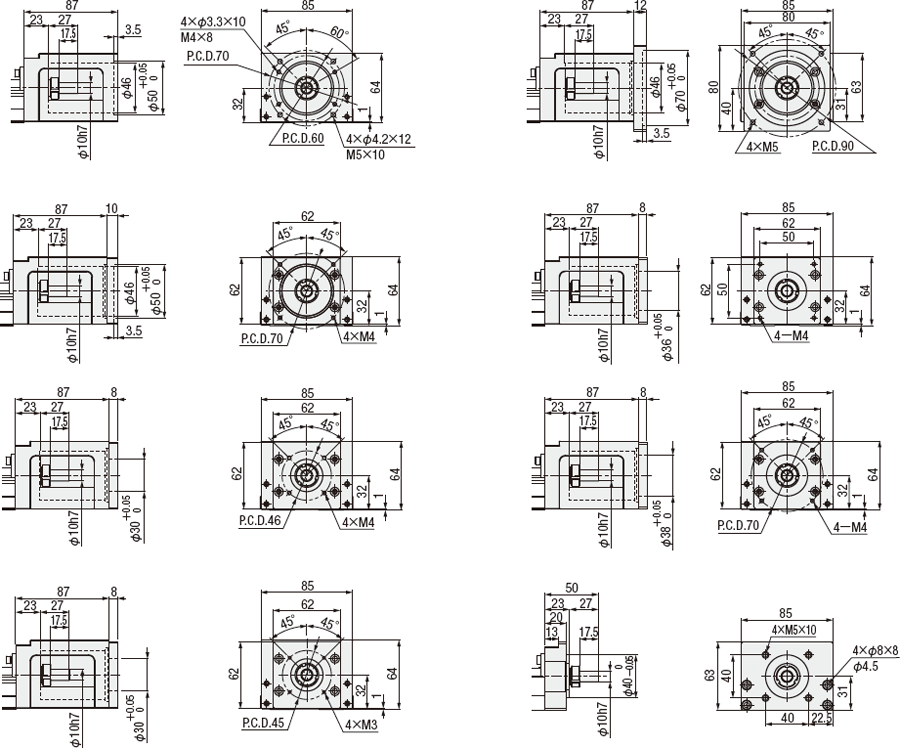

モータブラケット取付フランジ F0　モータブラケット取付フランジ F1　モータブラケット取付フランジ F2　モータブラケット取付フランジ F3　モータブラケット取付フランジ F4　モータブラケット取付フランジ F5　モータブラケット取付フランジ F6　アダプタホルダ H0　
Type[ M ]スライダ材質ベースモータアタッチメントカバー
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
C−KS86(カバー無しタイプ )クロム鋼S55C四三酸化鉄被膜アルミ合金黒アルマイト−−
C−KSC86(カバータイプ)アルミ合金黒アルマイト
[ ! ] 本商品はRoHS保証外です。ご注意ください。
規格表
注文例型式（Type・リード）-ブロック数-ガイドレール長さL2-モータアタッチメント
 C-KS8610-B1-340-F0

型番ブロック数ガイドレール
長さL2
(mm)		モータ
アタッチメント		全長L1
(mm)		最大ストロークH
(mm)		nm重量(kg)
Typeリードブロック数
(1個)		ブロック数
(2個)		ブロック数
(1個)		ブロック数
(2個)
C−KS86
(カバー無しタイプ )

C−KSC86
(カバータイプ)		10
20

B1
B2※1

340(フランジ)
F0
F1
F2
F3
F4
F5
F6
(アダプタホルダ)
H0		440216.5108.570325.76.5
440540316.5208.520436.97.7
540640416.5308.5705388.8
640740516.5408.520649.210
740840616.5508.5707410.411.2
9401040816.5708.5709511.612.4
[ ! ]本商品はRoHS保証外です。ご注意ください。
※1 B2（ブロック数：2）をご選定した場合、ブロックはボールねじナット側とナットなし側がございます。ボールねじナット側をモータ側としてご使用ください。
※1 B2（ブロック数：2）をご選択した場合、片側ブロックはボールネジと連結していないため、任意に設定可能です。
※1 その際、2つのブロックを離した分だけストロークは短くなります。
Type精度等級ボールねじブロック
呼び外径リード動定格荷重
(N)		静定格荷重
(N)		動定格荷重
(N)		静定格荷重
(N)		静的許容モーメント静的許容モーメント静的許容モーメント
ピッチングMp(N-m)ヨーイングMy(N-m)ローリングMr(N-m)
ブロック1個ブロック2個ブロック1個ブロック2個ブロック1個ブロック2個
C−KS86
C−KSC86		並級151064291138731458507646223050622305015073014
2041756889

精度基準精度
繰返し位置決め精度(mm)±0.005
走り平行度(mm)0.04 / 0.05（L2=740）/ 0.06（L2=940）
起動トルク(N・cm)10
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ブロック数ねじ径リード￥基準単価
L2＝340L2＝440L2＝540L2＝640L2＝740L2＝940
C−KS8610−B11121043,29052,11060,97065,38065,38065,380
C−KS8610−B2247,56056,34065,25069,61069,61069,610
C−KS8620−B112043,29052,11060,97065,38065,38065,380
C−KS8620−B2247,56056,34065,25069,61069,61069,610
C−KSC8610−B111045,13053,95062,82067,27067,27067,270
C−KSC8610−B2249,77058,59067,41071,86071,86071,860
C−KSC8620−B112045,13053,95062,82067,27067,27067,270
C−KSC8620−B2249,77058,59067,41071,86071,86071,860
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
追加工
AlterationsCodeSpec.￥/1 Code
内容条件・注意事項
駆動側軸端
キー溝加工		KC 駆動側軸端にキー溝加工を行います。
 指定方法 KC10		[ ! ]KC＝指定1mm単位
[ ! ]3≦KC≦16		100
KLC 駆動側軸端キー溝加工の位置が指定できます。
 指定方法 KLC−K5−S3		キー溝寸法はKCと同じです。
[ ! ]K,S＝指定1mm単位
[ ! ]4≦K＋S≦16		100
駆動側軸端
平面取加工		SC 駆動側軸端に平面取加工を行います。
 指定方法 SC10		[ ! ]SC＝指定1mm単位
[ ! ]5≦SC≦16		100

■駆動軸に対するキー溝詳細寸法


※キー溝加工を指定する際に、ほかの加工との干渉
にご注意ください。
軸径bt
基準寸法許容差(N9)基準寸法許容差
103−0.004
−0.029		1.8＋0.1
0
■センサセット品
注文例型式（Type・リード）-ブロック数-ガイドレール長さL2-モータアタッチメント-(Code)
 C-KS8610
C-KSC8620		-
-		B1
B2		-
-		840
340		-
-		F6
H0		-
-		W3
CW1
対象型番Code
(□はセンサ個数)
1～3個まで		abcdef￥センサ
単価
C−KS86
(カバー無しタイプ)		W□64.2577.57167.8222,500
C−KSC86
(カバータイプ)		CW□
注: 対応センサは光電センサ671シリーズ、NPNタイプです。詳細は>>ここを参照ください。

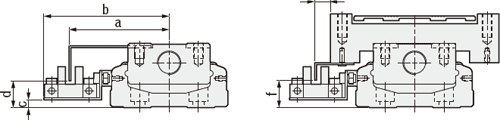

センサー図面 カバー無しタイプ カバータイプ 　 　
製品比較情報
 当社類似品
LX4510-B1-N-540		エコノミーシリーズ
C-KS8610-B1-540-F
精度上級普通
スライダ材質クロムモリブデン鋼クロム鋼
本体全長 [mm]627640
最大ストローク [mm]410.4416.5
基本定格荷重 動定格 [N]184506429
基本定格荷重 静定格 [N]3244111387
繰り返し位置決め精度 [mm]±0.005±0.005
RoHS10対応保証外
概要
■簡易構成図
商品概要
使用方法
使用方法

使用方法
注意・禁止事項
使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■一軸アクチュエータの使用環境
使用環境：常温（凍結、結露なきこと）
