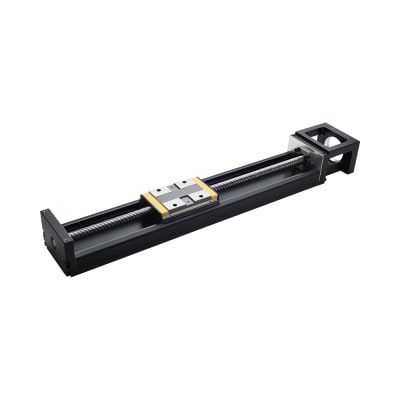

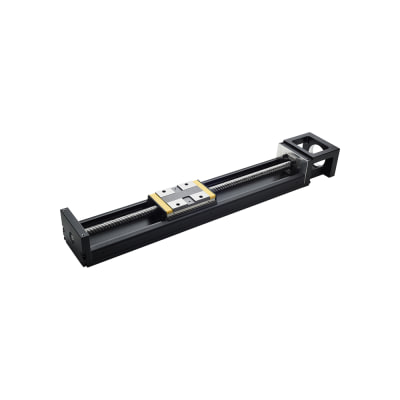

【エコノミーシリーズ】アクチュエータ KS40 標準タイプ

【エコノミーシリーズ】アクチュエータ KS40 標準タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

1本から当社類似品比40%OFF。繰り返し位置決め精度は従来品同等±5μm。

詳細情報を確認する

  • 本体/周辺部品：
    本体
  • 精度：
    並級
  • グリース：
    標準
  • 潤滑ユニット有無：
    なし
  • モータ有無：
    なし（お客様にて組み込み）
  • ボールねじ軸径(Φ)：
    8
  • テーブル長：
    33
  • 駆動方式：
    ボールねじ
  • 基本定格荷重 動定格（N）：
    3920
  • 基本定格荷重 静定格（N）：
    6468
  • 繰返し位置決め精度（μm）：
    ±5
  • 最高速度（mm/s）：
    190

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

外形図・規格表

外形図
C-KS40（カバー無しタイプ） A-A 断面 矢視 B C-KSC40（カバータイプ） A-A 断面 矢視 B



モータブラケット取付フランジ F0　モータブラケット取付フランジ F1　モータブラケット取付フランジ F2　モータブラケット取付フランジ F3　アダプタホルダ H0　
■サーボモータ適用表
メーカ名モータ型番ワット数KS40KS50KS60KS86
三菱電機HF-KP05350WF1F1F1F2
HF-KP13100WF1F1F1F2
HE-RP23200W---F0
HF-KP43400W---F0
PanasonicMSMF5AZ50WF2F2F2F3
MSMF5AZ50WF2F2F2F3
MSMF012100WF2F2F2F3
MSMF012100WF2F2F2F3
MSMF022200W---F1
MSMF022200W---F1
MSMF042400W--F7F1
MSMF042400W--F7F1
MSMF082750W---F4
安川電機SGM7J-01A100WF1F1F1-
SGM7J-02A200W---F0
SGM7J-04A400W---F0
■ステッピングモータ適用表
メーカ名モータ型番種類KS40KS50KS60KS86
オリエンタルモーターPKP243D23A22相F3F3F5-
PKP244D23A2F3F3F5-
PKP245D23A2F3F3F5-
PKP264D28A2--F4F6
PKP266D28A2--F4F6
PKP268D28A2--F4F6
PKP543N18A25相F3F3F5-
PKP544N18A2F3F3F5-
PKP564FN24A2--F3F5
PKP569FN24A2--F3F5
PKP566FN24A2--F3F5
RKS543AAF3F3F5-
RKS545AAF3F3F5-
RKS566AA---F5
RKS569AA---F5
Type[ M ]スライダ材質ベースモータアタッチメントカバー
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
C−KS40(カバー無しタイプ )クロム鋼S55C四三酸化鉄皮膜アルミ合金黒アルマイト−−
C−KSC40(カバータイプ)アルミ合金黒アルマイト
 [ ! ] 本商品はRoHS保証外です。ご注意ください。
規格表
注文例型式（Type・リード）-ブロック数-ガイドレール長さL2-モータアタッチメント
 C-KS4001-B1-100-F0
型番ブロック数ガイドレール長さL2
(mm)		モータ
アタッチメント		全長L1(mm)最大ストロークG
(mm)		n重量(kg)
Typeリードブロック数
(1個)		ブロック数
(2個)		ブロック数
(1個)		ブロック数
(2個)
C−KS40
(カバー無しタイプ )

C−KSC40
(カバータイプ)		01
06

B1
B2※1

100*(フランジ)
F0
F1
F2
F3
(アダプタホルダ)
H0		15936−2020.48−
15020986341530.60.67
200259136844030.720.79
“*”付のガイドレール長さは１ブロックのみの使用になります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
※1 B2（ブロック数：2）をご選定した場合、ブロックはボールねじナット側とナットなし側がございます。ボールねじナット側をモータ側としてご使用ください。
※1 B2（ブロック数：2）をご選択した場合、片側ブロックはボールネジと連結していないため、任意に設定可能です。
※1 その際、2つのブロックを離した分だけストロークは短くなります。
Type精度等級ボールねじブロック
呼び外径リード動定格荷重
(N)		静定格荷重
(N)		動定格荷重
(N)		静定格荷重
(N)		静的許容モーメント静的許容モーメント静的許容モーメント
ピッチングMp(N-m)ヨーイングMy(N-m)ローリングMr(N-m)
ブロック1個ブロック2個ブロック1個ブロック2個ブロック1個ブロック2個
C-KS40
C-KSC40		並級81676128439206468331823318281162
611572059
精度基準精度
繰返し位置決め精度(mm)±0.005
走り平行度(mm)0.03
起動トルク(N・cm)1.2
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ブロック数ねじ径リード￥基準単価
L2＝100L2＝150L2＝200
C−KS4001−B118126,32027,17030,240
C−KS4001−B22ー33,48033,480
C−KS4006−B11628,35029,26030,240
C−KS4006−B22ー36,27039,060
C−KSC4001−B11127,54028,38031,650
C−KSC4001−B22ー34,26037,380
C−KSC4006−B11629,83030,74034,090
C−KSC4006−B22ー36,27040,490
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
■センサセット品
注文例型式（Type・リード）-ブロック数-ガイドレール長さL2-モータアタッチメント-(Code)
 C-KS4006
C-KSC4001		-
-		B1
B2		-
-		150
100		-
-		F1
H0		-
-		W2
CW3

対象型番Code
(□はセンサ個数)
1～3個まで		abcdef￥センサ
単価
C−KS40
(カバー無しタイプ)		W□42.2555.31.511.31512.752,750
C−KSC40
(カバータイプ)		CW□
注: 対応センサは光電センサ671シリーズ、NPNタイプです。詳細は>>ここを参照ください。

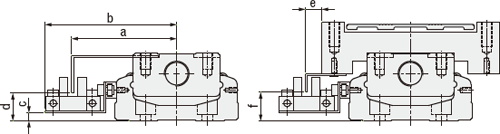

 センサー図面 カバー無しタイプ　 カバータイプ　　
製品比較情報
 当社類似品　LX2001−B1−F−200エコノミーシリーズ　C−KS4001−B1−200−F0
精度上級並級
スライダ材質クロムモリブデン鋼クロム鋼
本体全長［mm］210259
最大ストローク［mm］136.3136
基本定格荷重 動定格［N］3227676
基本定格荷重 静定格［N］61991284
繰り返し位置決め精度［mm］±0.005±0.005
バックラッシ［mm］0.010.02
RoHS10対応保証外
概要
■簡易構成図
商品概要
使用方法
使用方法

使用方法
注意・禁止事項
使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■一軸アクチュエータの使用環境
使用環境：常温（凍結、結露なきこと）
