10シリーズ（溝幅12ｍｍ）　アルミフレーム用フレームキャップ(ボルト止め)

10シリーズ（溝幅12ｍｍ）　アルミフレーム用フレームキャップ(ボルト止め)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
345円 ～ 412円
税込価格
380円 ～ 453円

10シリーズのアルミフレーム端面を保護ボルト止めタイプのフレームキャップです。...

詳細情報を確認する

(i)ご注意

  • HFS、GFS両アルミフレームに使用できます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

外形図・規格表


HFCB10−6060
(ボルト止めタイプ)
HFCB10−60120
(ボルト止めタイプ)

[ ! ]足の数・形状は抜けにくくするため、変更する場合がございます。
[ ! ]赤丸部分○がボルト止め位置になります。。
 [ M ]材質[ S ]表面処理
本体ポリアミド-
皿ボルトSCM435三価クロメート


規格表

型式−色
HFCB10-6060−B
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式色￥基準単価￥スライド単価対応フレーム
TypeNo.1～14コ15～1920～500
HFCB106060B（黒）
S（ライトグレー）		33025013310-6060
6012039428816010-60120
[ ! ]アルミフレームHFSシリーズとGFSシリーズの両方で同じフレームキャップが使用できます。
[ ! ]ボルト止めタイプは、皿ボルトが付属となります。（黒：HFBMB6-20、ライトグレ-：SHFBS6-20）
[ ! ]ボルト寸法　呼びM（並目）：6　長さ(L寸）：20mm

アルミフレームとの適合表

フレーム型式対応フレームキャップ
型式色説明
HFS10-6060HFCB10-6060-B黒ボルト止め（黒）
HFSB10-6060HFCB10-6060-Sライトグレーボルト止め（ライトグレー ）
GFS10-6060
GFSB10-6060
HFS10-60120HFCB10-60120-B黒ボルト止め（黒）
HFSB10-60120HFCB10-60120-Sライトグレーボルト止め（ライトグレー ）
GFS10-60120
GFSB10-60120
[ ! ]フレームキャップを複数枚合わせることで、10-60240や10-60180などフレームにもご使用いただけます。
その際、フレーム断面の大きさとカタログ図面記載寸法をご確認ください。
(例：HFS10-60180の場合、HFC10-6060×3枚になります。)
[ ! ]10-120専用のフレームキャップはございませんので、HFCB10-60120を2枚使いでご使用ください。

型番リスト

表示件数:
  1. 1
型番
キャップ種類
フレームサイズ
色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
長方形
60120
B(黒)
10

1個

412円( 453円 )

在庫品1日目

当日出荷可能

長方形
60120
S(ライトグレー)
10

1個

412円( 453円 )

在庫品1日目

当日出荷可能

正方形
6060
B(黒)
10

1個

345円( 380円 )

在庫品1日目

当日出荷可能

正方形
6060
S(ライトグレー)
10

1個

345円( 380円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

10シリーズのアルミフレーム端面を保護ボルト止めタイプのフレームキャップです。追加工不要です。

(i)ご注意

  • HFS、GFS両アルミフレームに使用できます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1〜200201〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

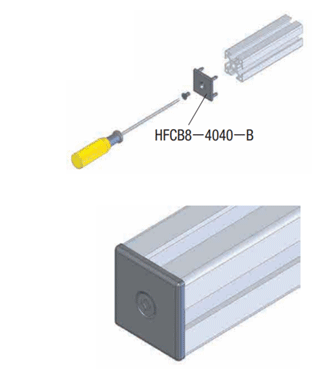

＜取付前＞
＜取付後＞

[ ! ]フレームのタップ追加工は必要ありません。


基本情報

固定方法ボルト止めフレームシリーズミスミ　10シリーズ（溝幅10mm）種類フレームキャップ
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
