【エコノミーシリーズ】 30度台形ねじ回転止めセット丸型フランジタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,740円～ 3,690円

税込価格: 3,014円～ 4,059円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

回転止め種類：

回転止めセット
形状：

フランジ付
タイプ：

スタンダード
材質：

鉄
表面処理：

四三酸化鉄皮膜
材質：

S20C相当

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

未確定4件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

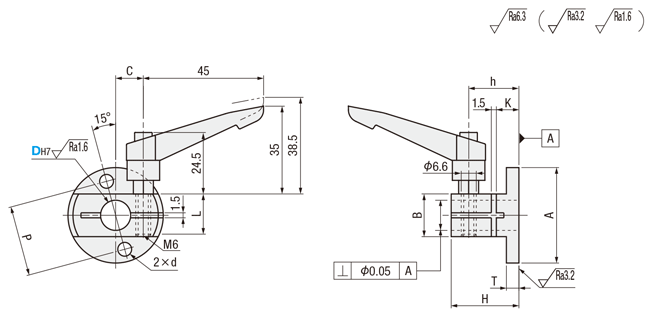

外形図

[ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。変形して使用できなくなります。
[ ! ]レバーを引っ張りながら回転させると、クランプ時にレバーが留まる角度を自在に変えられます。
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

Type	本体		クランプレバー
Type	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
C−MTQAB	S20C相当	四三酸化鉄皮膜	アルミダイカスト	焼付塗装

注文例	型式（Type・D）
	C－MTQAB12

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		A	B	C	H	h	P	d	T	L	K	￥基準単価
Type	D
C−MTQAB	8	32	13	9	24	18	23	4.5	4	12	9	2,740
	10	36	15	10	25		26			16		3,000
	12	38	17	11	27	20	28	5.5	5		11	3,340
	15	41	21	12	29	21	32		6	20	12	3,690

[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

項目		当社類似品 MTQAB	エコノミーシリーズ C－MTQAB
本体	材質	SS400	S20C相当
	表面処理	四三酸化鉄皮膜	四三酸化鉄皮膜
	Ｄ寸　軸受内径(φ)	8・10・12・15・20	8・10・12・15
クランプレバー	材質	亜鉛ダイカスト	アルミダイカスト
クランプレバー	表面処理	焼付塗装	焼付塗装
レバーねじ	材質	SUM23	SS400相当
レバーねじ	表面処理	黒クロメート	四三酸化鉄皮膜
RoHS10		対応	保証外

[ ! ]当社類似品では表面処理無電解ニッケルメッキのご用意がございます。

型番リスト

表示件数:

型番	軸受内径D（d)寸法(φ)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-MTQAB8	8	1個	2,740円( 3,014円 )	在庫品1日目当日出荷可能
C-MTQAB10	10	1個	3,000円( 3,300円 )	在庫品1日目当日出荷可能
C-MTQAB12	12	1個	3,340円( 3,674円 )	在庫品1日目当日出荷可能
C-MTQAB15	15	1個	3,690円( 4,059円 )	在庫品1日目当日出荷可能

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

概要・仕様

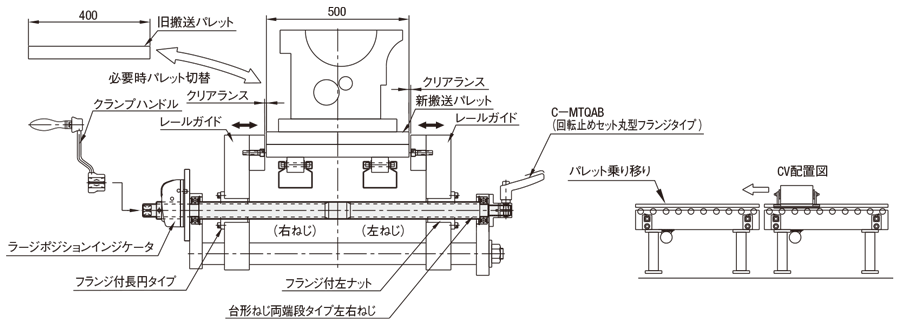

使用例

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

閉じる

あと1項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 30度台形ねじ回転止めセット丸型フランジタイプ	【エコノミーシリーズ】 30度台形ねじ回転止めセット丸型ベアリングホルダタイプ	【エコノミーシリーズ】 30度台形ねじ回転止めセット丸型ユニットタイプ	【エコノミーシリーズ】 30度台形ねじ回転止めセット角型ユニットタイプ	【エコノミーシリーズ】 30度台形ねじ回転止めセット角型面接点タイプ	【エコノミーシリーズ】 30度台形ねじ回転止めセット角型横締めタイプ	【エコノミーシリーズ】 30度台形ねじ回転止めセット角型縦締めタイプ	【エコノミーシリーズ】 30度台形ねじ用クランププレートスタンダードタイプ	【エコノミーシリーズ】 30度台形ねじ用クランププレート角型ベアリングホルダタイプ	ラージポジションインジケーター用クランププレート　ベアリングホルダタイプ	ラージポジションインジケーター用クランププレート　スタンダードタイプ	コンパクトポジションインジケーター用クランププレート　ベアリングホルダタイプ	クランプ&ストッパースピンロック（QCSPL）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	イマオコーポレーション
通常価格	2,740円～	3,300円～	2,000円～	2,150円～	1,350円～	2,040円～	1,460円～	2,240円	3,570円	8,000円	5,000円	5,950円	5,504円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能
回転止め種類	回転止めセット	回転止めセット	回転止めセット	回転止めセット	回転止めセット	回転止めセット	回転止めセット	回転止めセット	回転止めセット	ポジションインジケータ用回転止めセット	ポジションインジケータ用回転止めセット	ポジションインジケータ用回転止めセット	回転止めセット
形状	フランジ付	フランジ付	フランジ付	ブロック	ブロック	ブロック	ブロック	ブロック	ブロック	ブロック	ブロック	ブロック	ブロック
タイプ	スタンダード	べリングホルダ一体型	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	べリングホルダ一体型	べリングホルダ一体型	スタンダード	べリングホルダ一体型	スタンダード
材質	鉄	鉄	鉄	鉄	鉄	鉄	鉄	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金	ポリアミド(ガラス繊維強化)
表面処理	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	黒アルマイト	黒アルマイト	黒アルマイト	黒アルマイト	黒アルマイト	なし
