【エコノミーシリーズ】 ロッドエンドベアリング おねじ 給油タイプ

【エコノミーシリーズ】 ロッドエンドベアリング おねじ 給油タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる(1件)
通常価格(税別)
355円 ~ 1,030円
税込価格
391円 ~ 1,133円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中!特集ページはこち...

詳細情報を確認する

  • 種類:
    ロッドエンドベアリング
  • ロッドエンドベアリング 種類:
    標準
  • 本体材質:
    S45C
  • 潤滑方式:
    給油
  • ボール 材質:
    軸受鋼
  • ブッシュ 材質:
    黄銅
  • ホルダ表面処理:
    亜鉛メッキ
  • L寸タイプ:
    標準タイプ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

Loading...

外形図・規格表

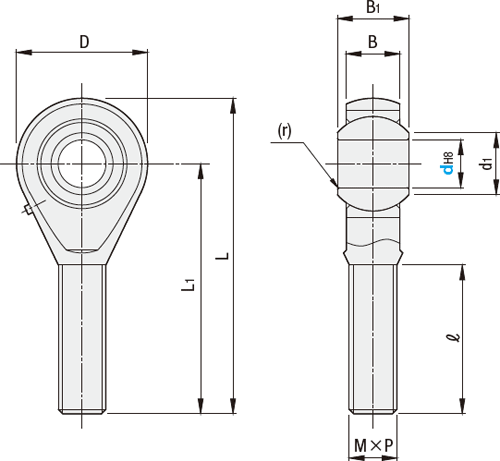

外形図
[ M ] 材質
ホルダ球面内輪ブッシュ(ライナ−)
S45C相当(亜鉛メッキ)軸受鋼黄銅


[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例 型式(Type·d)
  E-GYW5

タイプおねじタイプ[ M ] 材質
右ねじ左ねじホルダ球面内輪ブッシュ(ライナ−)
給油E-GYWE-GYWLS45C相当(亜鉛メッキ)軸受鋼黄銅

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DLL1M×PBB1d1(r)静負荷容量
ラジアルCs(kN)
質量
(g)
¥基準単価
TypedEーGYWEーGYWL
おねじタイプ

右ねじ
EーGYW
左ねじ
EーGYWL
5164133M5×0.820687.70.3

0.5
5.5913370355
6184536M6×1.0226.7598.966.8620370370
8225342M8×1.252591210.49.830430410
10266148M10×1.52910.51412.913.255490470
12306954M12×1.7533121615.416.785540520
14347760M14×2.03613.51916.920.6140650650
16388666M16×2.040152119.425210780780
204610378M20×1.54718252334.33801,0301,030
[ ! ]ホルダと内輪のすき間による摺動性に個体差が生じる場合があります。
[ ! ]静負荷容量(Cs)は給油した状態での数値となります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■グリースニップル部寸法
dニップル
直径
ニップル
出っ張り長さ
541.7
6
8
10
12
1452
16
20
[ ! ]寸法は参考値であり、保証するものではありません。
製品比較情報
 当社類似品
PHSO10
エコノミーシリーズ
E-GYW10
球面滑り軸受 内径d公差H7H8
ホルダ材質S35CS45C相当
ホルダ表面処理三価クロメート亜鉛メッキ
球面内輪材質SUJ2軸受鋼
ブッシュ材質特殊銅合金黄銅
RoHS10対応保証外
注意・禁止事項
●取付けの注意
ロッドエンドベアリング -標準タイプ・L寸ショートタイプ-:関連画像
[ ! ]ロッドエンドはスラスト荷重を負荷する事はできません。
使用例
使用例
関連商品


型番リスト

型番
接続ねじ 種類
接続ねじ
内径(mm)
静負荷容量ラジアル(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
おねじ・右ねじ
M5×0.8
5
5590

1個

370( 407円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
M6×1.0
6
6860

1個

370( 407円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
M8×1.25
8
9800

1個

430( 473円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M10] M10×1.5
10
13200

1個

490( 539円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M12] M12×1.75
12
16700

1個

540( 594円 )

在庫品1日目

当日出荷可能

おねじ・右ねじ
[M14] M14×2.0
14
20600

5個

650( 715円 )

9日目~

おねじ・右ねじ
[M16] M16×2.0
16
25000

5個

780( 858円 )

9日目~

おねじ・右ねじ
M20×1.5
20
34300

1個

1,030( 1,133円 )

在庫品1日目

当日出荷可能

おねじ・左ねじ
M5×0.8
5
5590

10個

355( 391円 )

9日目~

おねじ・左ねじ
M6×1.0
6
6860

1個

370( 407円 )

在庫品1日目

当日出荷可能

おねじ・左ねじ
M8×1.25
8
9800

10個

410( 451円 )

9日目~

おねじ・左ねじ
[M10] M10×1.5
10
13200

10個

470( 517円 )

9日目~

おねじ・左ねじ
[M12] M12×1.75
12
16700

10個

520( 572円 )

9日目~

おねじ・左ねじ
[M14] M14×2.0
14
20600

5個

650( 715円 )

9日目~

おねじ・左ねじ
[M16] M16×2.0
16
25000

5個

780( 858円 )

9日目~

おねじ・左ねじ
M20×1.5
20
34300

5個

1,030( 1,133円 )

9日目~

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中!特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
