【エコノミーシリーズ】ステッピングモーター 28シリーズ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 通常価格(税別)
- 4,450円 ～ 8,410円
- 税込価格
- 4,895円 ～ 9,251円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 電源：
- 二相
-
- 角フランジ寸法(mm)：
- 28.2
-
- ステップ角(deg)：
- 1.8
-
- ドライバ(本)：
- 4
-
- 定格電流(A/相)：
- 0.67
-
- ステップ角(°)：
- 1.8
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

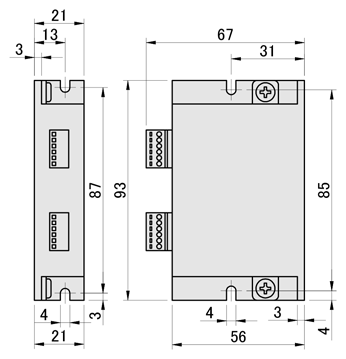

外形図
| ドライバ | モータ |
 |  |
| 注文例 | 型式 | + | ドライバ型番 |
| C-28STM01 | + | DR42A |
| 型式 | ドライバ型番 | ステップ角 (°) | L (mm) | リード線 (本) | 定格電流 （A/相） | 励磁最大静止トルク(MN·m) | ロータ―慣性モーメント (g·cm²) | ドライバ 出力電流(A) | ドライバ 電源電圧(V) | モータ質量 （g） | ドライバ質量 （g） | セット品 ￥基準単価 |
| Type | ||||||||||||
| C－28STM01 | DR42A (ドライバを含む場合のみ) | 1.8 | 32 | 4 | 0.67 | 63 | 9 | 0.1～2.2 | DC: 15～32 | 200 | 116 | ¥7,920 |
| C－28STM02 | 45 | 95 | 12 | ¥8,330 | ||||||||
| C－28STM03 | 50 | 120 | 18 | ¥8,410 |
[ ! ]付属するドライバの仕様、配線図の詳細はこちら
1.ドライバの最大電流はモータの最大電流を超えないように設定してください。
2. ピッチは回転の滑らかさを調整することはできますが、精度を高めることはできません。
3. ステッピングモータはステッピングドライバと併用する必要があり、直接電源に接続することはできません。
4. ステッピングモータの表面温度は80～90℃でも全く問題ありません。
型番リスト
- 表示件数:
| 型番 |
種類 |
制御方法 |
駆動方式 |
励磁最大静止トルク【詳細】(N･m) |
適用アクチュエータ |
ローター慣性モーメント(g.cm²) |
ドライバー出力電流(A) |
ドライバ電源圧力(v) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
モータ単体
|
-
|
-
|
0.063
|
-
|
9
|
-
|
-
| 1個 | 4,450円(
4,895円
) | 9日目～ | |
セット品
|
オープンループ
|
バイポーラ
|
0.063
|
C-DR42A
|
9
|
0.1-2.2
|
DC15-32
| 1個 | 7,920円(
8,712円
) | 9日目～ | |
モータ単体
|
-
|
-
|
0.095
|
-
|
12
|
-
|
-
| 1個 | 4,780円(
5,258円
) | 9日目～ | |
セット品
|
オープンループ
|
バイポーラ
|
0.095
|
C-DR42A
|
12
|
0.1-2.2
|
DC15-32
| 1個 | 8,330円(
9,163円
) | 9日目～ | |
モータ単体
|
-
|
-
|
0.12
|
-
|
18
|
-
|
-
| 1個 | 4,850円(
5,335円
) | 9日目～ | |
セット品
|
オープンループ
|
バイポーラ
|
0.12
|
C-DR42A
|
18
|
0.1-2.2
|
DC15-32
| 1個 | 8,410円(
9,251円
) | 9日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
概要・仕様
①表示灯の見方
緑：電源表示灯、通電中は常時点灯
赤：エラー表示灯、異常発生時に点灯
②指令接続端子
PUL+/PUL-、DIR+/DIR-：パルス指令端子
ENA+/ENA-：モータリリース指令。通常運転時には使用しません。モータ通電時（軸保持力あり）、信号受信時は軸がフリー状態となり、手で回すことができます（制御できません）
➂ピッチ数設定スイッチ
ピッチ数（1回転に必要な指令パルス数）はSW5～8のON/OFF設定との組み合わせにより変ります。基本速度や操作性に影響します。
④モータ出力電流値設定スイッチ
SW1～4のON/OFF設定と組み合わせることで出力電流値を設定できます。モータ出力は電流の増加につれて増大します。
※各モータの定格電流がこの設定値を上回ると、モータ破損（異常発熱、ステータの焼損等）の可能性が高くなります。
⑤モータ接続端子
簡単な１：１の接続です。
⑥駆動電源端子
GND＝0V、＋VDC＝DC24V
※推奨電源規格：DC24V
| 不具合内容 | 考えられる原因 | 着眼ポイント | ソリューション |
| ドライバのエラー表示灯が点灯（赤） | 電源電圧異常 | ドライバ位置①・⑥ | DC24Vの電源が正しく供給されていることを確保 |
| モータ配線の不具合 | ドライバ位置⑤ | 配線を点検 | |
| ドライバ・モータの破損 | ー | 正しく配線されたことを確認した後、モータやドライバの点検を行い、破損した場合は新品と交換 | |
| モータが作動しない | 停電 | ドライバ位置①・⑥ | 電源表示灯が緑色に点灯しているかなどを確認。点灯していない場合は、電源配線を点検し、通電を復旧させる |
| パルス電流不足 | ドライバ位置② | パルス電流値を7～16mAの範囲内に調整 | |
| ピッチ数の設定が大きすぎる | ドライバ位置➂ | ピッチ数を小さい値に設定する | |
| 電流値の設定が小さすぎる | ドライバ位置④ | 適切な電流値に設定する | |
| モータ軸がフリー状態になっている | ドライバ位置② | ENA+/ENA-の接続を止める（または電源を切る） | |
| モータの回転方向が違う | モータ配線の不具合 | ドライバ位置⑤ | A+とA-を入れ替える(またはB+とB-を入れ替える) |
| 位置決め異常 (指令より多い/少ない) | ノイズ干渉 | ツイストペアシールドケーブルを使用する | |
| シールドが接地していない | ドライバ位置② | 信号ケーブルのシールドを接地させる | |
| ピッチ数の設定が異なる | ドライバ位置➂ | 設定値を再確認する | |
| 電流値の設定が小さすぎる | ドライバ位置④ | 適切な電流値に設定する | |
| 加速時にモータが停止する | 加速時間が短い | ー | 加速時間を長くする |
| 負荷が大きすぎる | ー | 負荷を減らして再度運転してみるか、より大きなモータを使用する | |
| 電流値の設定が小さすぎる | ドライバ位置④ | 適切な電流値に設定する |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
