仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ロボットスタンド角タイプ-ファナック

ロボットスタンド角タイプ-ファナック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

スタンド上面に、ファナック製ロボットの各機種に合わせた取付穴加工済の溶接スタン...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

■Type表
対応ロボット機種
[ M ]材質
[ S ]表面処理
Type
取付加工
ロボット
位置決め方式[ ! ]
取付加工
LR Mate 200iD/4S
LR Mate 200iD/4SH
LR Mate 200iD/4SC

SS400
無電解
ニッケルメッキ
STM
外ノック[ ! ]
FV3A
（可搬重量：4㎏/リーチ：550mm）

LR Mate 200iD
LR Mate 200iD/7WP
LR Mate 200iD/7C
LR Mate 200iD/7H
FV5A
（可搬質量7kg/リーチ717mm）
LR Mate 200iD/7L
LR Mate 200iD/7LC


（可搬質量7kg/リーチ911mm）


M-10iD/8L
M-10iD/10L
M-10iD/12
M-10iD/16S
FV6A
（可搬質量8kg/
リーチ2032mm）
（可搬質量10kg/
リーチ1636mm）
（可搬質量12kg/
リーチ1441mm）
（可搬質量16kg/
リーチ1103mm）
内ノック[ ! ]
FV6B
[ ! ]商品の使用例は以下をご確認ください。
[ ! ]可搬質量、リーチのロボット記載スペックはメーカーカタログをご確認ください。
[ ! ]ロボット位置決めピン選択の方式（外ノック、内ノック）は以下使用例をご確認ください。
[ ! ]外ノック：位置決め用ピンにロボット座面を突き当てて位置決め　[ ! ]内ノック：ロボット座面のノック穴を利用して位置決め
■使用例

STM-FV3A

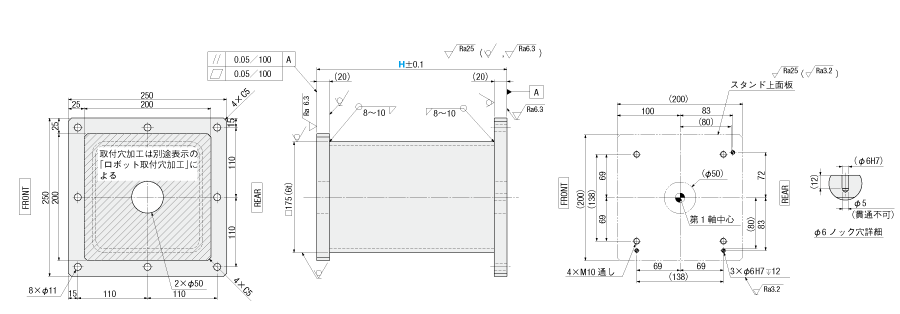

■スタンド加工図

■ロボット取付穴加工図
　対応ロボット機種
　ファナック LR Mate 200iD/4S, 4SH, 4SC（位置決め方式：外ノック）

外形図
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。
[ ! ]上下プレートの位置ずれは0.5mm以内となります。
[ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。
（但し、H寸法公差「±0.1」は保証値です。）
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください
■規格表■価格表　■質量（参考）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。		■数量スライド価格表■納期
型式
取付加工
（ロボット取付穴
加工図参照）
H指定
50mm単位
Type
STM
FV3A
100～300

■注文例
型式
-
取付加工
-
H
STM
-
FV3A
-
H100
H
\基準単価
質量kg
100
103,200
17.1
150
105,600
18.6
200
108,000
20.2
250
110,400
21.7
300
114,000
23.3
数量区分
標準対応
個別対応
小口
大口
数量
1～3
4～
出荷日
通常
お見積り
 19 日目出荷
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations位置決め用ノック穴追加取付ボルト穴径変更
スタンド下板にノック穴2ヵ所追加スタンド下板の穴径をΦ9に変更
CodePHXNC
Spec.
￥/1Code2,500500
型式
-
取付加工
-
H
-
(PHX・NC)
STM
-
FV3A
-
H100
-
PHX-NC

STM-FV5A

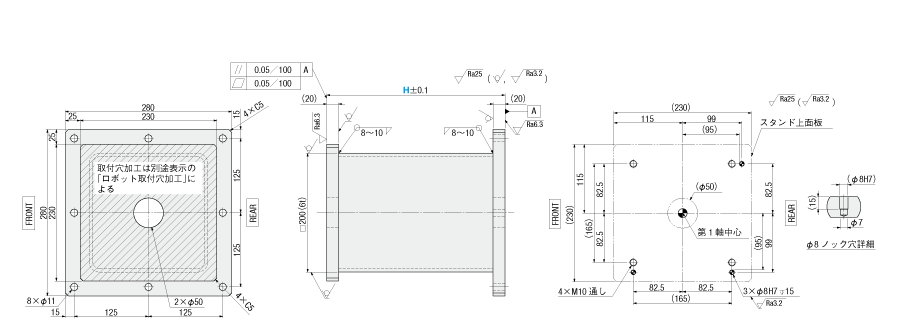

■スタンド加工図

■ロボット取付穴加工図
　対応ロボット機種　ファナック
　LR Mate 200iD, LR Mate 200iD/7WP, LR Mate 200iD/7C, LR Mate 200iD/7H,
　LR Mate 200iD/7L, LR Mate 200iD/7LC（位置決め方式：外ノック）

外形図
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。
[ ! ]上下プレートの位置ずれは0.5mm以内となります。
[ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。
（但し、H寸法公差「±0.1」は保証値です。）
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください
■規格表■価格表　■質量（参考）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。		■数量スライド価格表■納期
型式
取付加工
（ロボット取付穴
加工図参照）
H指定
50mm単位
Type
STM
FV5A
100～300

■注文例
型式
-
取付加工
-
H
STM
-
FV5A
-
H100
H
\基準単価
質量kg
100
110,200
21.8
150
112,600
23.6
200
115,000
25.4
250
117,400
27.2
300
121,000
29.0
数量区分
標準対応
個別対応
小口
大口
数量
1～3
4～
出荷日
通常
お見積り
 19 日目出荷
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations位置決め用ノック穴追加取付ボルト穴径変更
スタンド下板にノック穴2ヵ所追加スタンド下板の穴径をΦ9に変更
CodePHXNC
Spec.
￥/1Code2,500500
型式
-
取付加工
-
H
-
(PHX・NC)
STM
-
FV5A
-
H100
-
PHX-NC

STM-FV6A

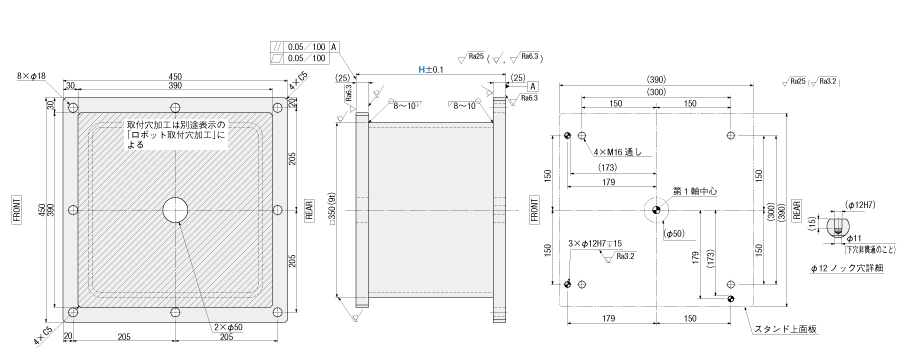

■スタンド加工図

■ロボット取付穴加工図
　対応ロボット機種
　ファナック 10iD/8L, 10L, 12, 16S（位置決め方式：外ノック）

外形図
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。
[ ! ]上下プレートの位置ずれは0.5mm以内となります。
[ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。
（但し、H寸法公差「±0.1」は保証値です。）
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください
■規格表■価格表　■質量（参考）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。		■数量スライド価格表■納期
型式
取付加工
（ロボット取付穴
加工図参照）
H指定
50mm単位
Type
STM
FV6A
100～300

■注文例
型式
-
取付加工
-
H
STM
-
FV6A
-
H100
H
\基準単価
質量kg
100
152,700
71.1
150
156,100
75.8
200
168,500
80.5
250
172,900
85.3
300
177,500
90.0
数量区分
標準対応
個別対応
小口
大口
数量
1～3
4～
出荷日
通常
お見積り
 19 日目出荷

[ ! ]こちらの商品は車上渡しとなります。
積み下ろし機材をご用意ください。

■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations位置決め用ノック穴追加
スタンド下板にノック穴2ヵ所追加
CodePHX
Spec.
￥/1Code2,500
型式
-
取付加工
-
H
-
(PHX)
STM
-
FV6A
-
H100
-
PHX

STM-FV6B

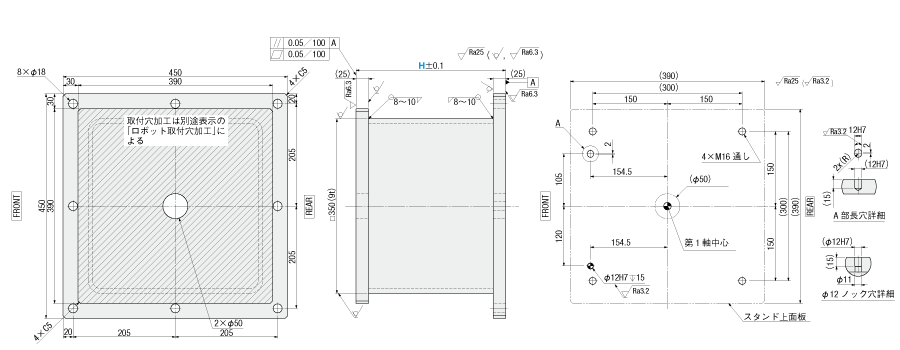

■スタンド加工図

■ロボット取付穴加工図
　対応ロボット機種
　ファナック 10iD/8L, 10L, 12, 16S（位置決め方式：内ノック）

外形図
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。
[ ! ]上下プレートの位置ずれは0.5mm以内となります。
[ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。
（但し、H寸法公差「±0.1」は保証値です。）
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください
■規格表■価格表　■質量（参考）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。		■数量スライド価格表■納期
型式
取付加工
（ロボット取付穴
加工図参照）
H指定
50mm単位
Type
STM
FV6B
100～300

■注文例
型式
-
取付加工
-
H
STM
-
FV6B
-
H100
H
\基準単価
質量kg
100
152,700
71.1
150
156,100
75.8
200
168,500
80.5
250
172,900
85.3
300
177,500
90.0
数量区分
標準対応
個別対応
小口
大口
数量
1～3
4～
出荷日
通常
お見積り
 19 日目出荷

[ ! ]こちらの商品は車上渡しとなります。
積み下ろし機材をご用意ください。

■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations位置決め用ノック穴追加
スタンド下板にノック穴2ヵ所追加
CodePHX
Spec.
￥/1Code2,500
型式
-
取付加工
-
H
-
(PHX)
STM
-
FV6B
-
H100
-
PHX

型番リスト

表示件数:
  1. 1
型番
ロボットモデル名
ロボット機種
高さ H(mm)
ロボット位置決め方式
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
LR Mate 200iD
LR Mate 200iD/4S / LR Mate 200iD/4SC / LR Mate 200iD/4SH
100 ～ 300
外ノック
10

1個

-( - )

19日目

LR Mate 200iD
LR Mate 200iD / LR Mate 200iD/7C / LR Mate 200iD/7H / LR Mate 200iD/7L / LR Mate 200iD/7LC / LR Mate 200iD/7WP
100 ～ 300
外ノック
10

1個

-( - )

19日目

M-10iD
M-10iD/16S / M-10iD/12 / M-10iD/10L / M-10iD/8L
100 ～ 300
外ノック
10

1個

-( - )

19日目

M-10iD
M-10iD/16S / M-10iD/12 / M-10iD/10L / M-10iD/8L
100 ～ 300
内ノック
10

1個

-( - )

19日目

  1. 1

Loading...

詳細情報

基本情報

スタンド上面に、ファナック製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。高さと位置決め用ノック穴追加工、取付ボルト穴径変更の指定が可能です。

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
