ロボットスタンド角タイプ-安川電機
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
-
- 環境対応：
- RoHS対応（10物質）
-
- 形状：
- スタンド
-
- ロボット種類：
- 垂直多関節
-
- ロボットメーカー：
- 安川電機
-
- ロボットモデル名：
- GPシリーズ
-
- 材質：
- SS400
-
- 表面処理：
- 無電解ニッケルメッキ
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- SS400
-
- 材質証明書：表面処理：
- 無電解ニッケルメッキ
(i)ご注意
- その他ロボット部品はこちら
- ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
- 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
| 対応ロボット機種 | [ M ]材質 | [ S ]表面処理 | Type | 取付加工 | ||
| ロボット位置 決め方式[ ! ] | 取付加工 | |||||
| MOTOMAN-GP4 | SS400 | 無電解 ニッケルメッキ | STM | 外ノック[ ! ] | YSV5A | |
| （可搬重量：4㎏/リーチ：550mm） | 内ノック[ ! ] | YSV5B | ||||
| MOTOMAN-GP7 | MOTOMAN-GP8 | 外ノック | YSV6A | |||
| （可搬重量：7㎏/リーチ：927mm） | （可搬重量：8㎏/リーチ：727mm） | 内ノック | YSV6B | |||
| MOTOMAN-GP12 | 外ノック | YSV7A | ||||
| （可搬重量：12㎏/リーチ：1440mm） | 内ノック | YSV7B | ||||
[ ! ]可搬質量、リーチのロボット記載スペックはメーカーカタログをご確認ください。
[ ! ]ロボット位置決めピン選択の方式（外ノック、内ノック）は以下使用例をご確認ください。
[ ! ]外ノック：位置決め用ピンにロボット座面を突き当てて位置決め [ ! ]内ノック：ロボット座面のノック穴を利用して位置決め

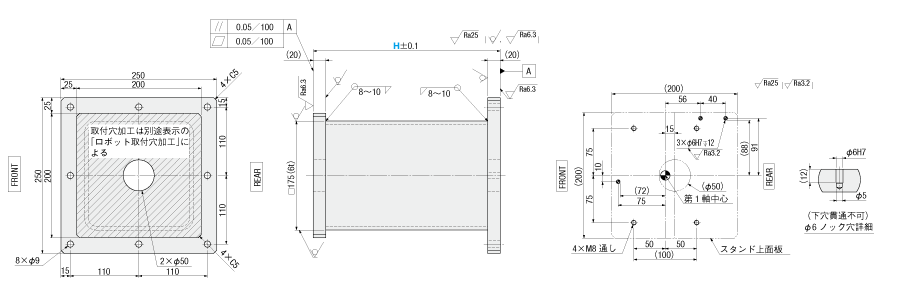

STM-YSV5A
■スタンド加工図
■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN-GP4（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。 [ ! ]上下プレートの位置ずれは0.5mm以内となります。 [ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。 （但し、H寸法公差「±0.1」は保証値です。） [ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く [ ! ]指示無き角部面取C0.2～0.3 | [ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください |
| ■規格表 | ■価格表 ■質量（参考） ・下表の価格表は23年4月時点の情報になります。 ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 | ■数量スライド価格表 | ■納期 | ||||||||||||||||||||||||||||||||||||||||||||||||
■注文例
|
|
|
|
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 位置決め用ノック穴追加 |
| スタンド下板にノック穴2ヵ所追加 | |
| Code | PHX |
| Spec. |  |
| ￥/1Code | 2,500 |
型式 | - | 取付加工 | - | H | - | (PHX) |
STM | - | YSV5A | - | H100 | - | PHX |
STM-YSV5B
■スタンド加工図
■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN-GP4（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。 [ ! ]上下プレートの位置ずれは0.5mm以内となります。 [ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。 （但し、H寸法公差「±0.1」は保証値です。） [ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く [ ! ]指示無き角部面取C0.2～0.3 | [ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください |
| ■規格表 | ■価格表 ■質量（参考） ・下表の価格表は23年4月時点の情報になります。 ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 | ■数量スライド価格表 | ■納期 | ||||||||||||||||||||||||||||||||||||||||||||||||
■注文例
|
|
|
|
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 位置決め用ノック穴追加 |
| スタンド下板にノック穴2ヵ所追加 | |
| Code | PHX |
| Spec. | |
| ￥/1Code | 2,500 |
型式 | - | 取付加工 | - | H | - | (PHX) |
STM | - | YSV5B | - | H100 | - | PHX |

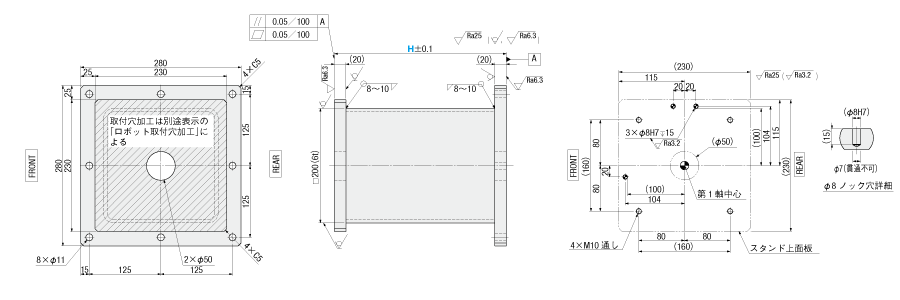

STM-YSV6A
■スタンド加工図
■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN-GP7, 8（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。 [ ! ]上下プレートの位置ずれは0.5mm以内となります。 [ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。 （但し、H寸法公差「±0.1」は保証値です。） [ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く [ ! ]指示無き角部面取C0.2～0.3 | [ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください |
| ■規格表 | ■価格表 ■質量（参考） ・下表の価格表は23年4月時点の情報になります。 ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 | ■数量スライド価格表 | ■納期 | ||||||||||||||||||||||||||||||||||||||||||||||||
■注文例
|
|
|
|
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 位置決め用ノック穴追加 | 取付ボルト穴径変更 |
| スタンド下板にノック穴2ヵ所追加 | スタンド下板の穴径をΦ9に変更 | |
| Code | PHX | NC |
| Spec. |  |  |
| ￥/1Code | 2,500 | 500 |
型式 | - | 取付加工 | - | H | - | (PHX・NC) |
STM | - | YSV6A | - | H100 | - | PHX-NC |

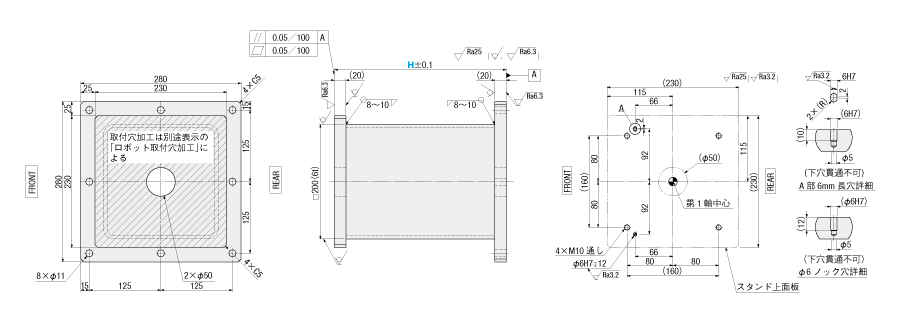

STM-YSV6B
■スタンド加工図
■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN-GP7, 8（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。 [ ! ]上下プレートの位置ずれは0.5mm以内となります。 [ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。 （但し、H寸法公差「±0.1」は保証値です。） [ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く [ ! ]指示無き角部面取C0.2～0.3 | [ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください |
| ■規格表 | ■価格表 ■質量（参考） ・下表の価格表は23年4月時点の情報になります。 ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 | ■数量スライド価格表 | ■納期 | ||||||||||||||||||||||||||||||||||||||||||||||||
■注文例
|
|
|
|
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 位置決め用ノック穴追加 | 取付ボルト穴径変更 |
| スタンド下板にノック穴2ヵ所追加 | スタンド下板の穴径をΦ9に変更 | |
| Code | PHX | NC |
| Spec. | | |
| ￥/1Code | 2,500 | 500 |
型式 | - | 取付加工 | - | H | - | (PHX・NC) |
STM | - | YSV6B | - | H100 | - | PHX-NC |

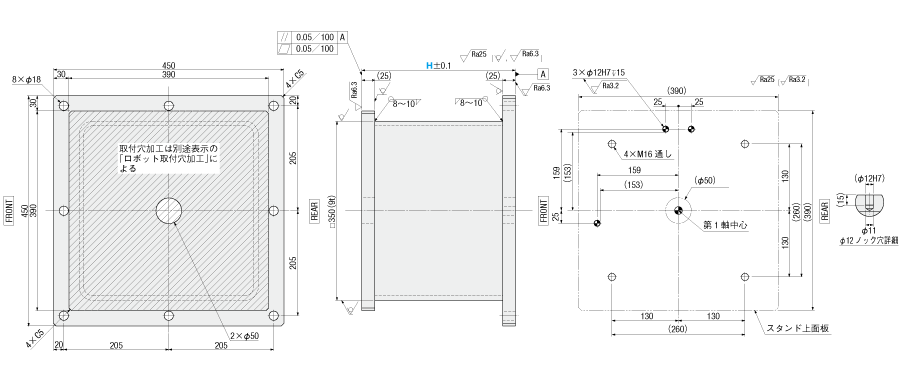

STM-YSV7A
■スタンド加工図
■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN-GP12（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。 [ ! ]上下プレートの位置ずれは0.5mm以内となります。 [ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。 （但し、H寸法公差「±0.1」は保証値です。） [ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く [ ! ]指示無き角部面取C0.2～0.3 | [ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください |
| ■規格表 | ■価格表 ■質量（参考） ・下表の価格表は23年4月時点の情報になります。 ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 | ■数量スライド価格表 | ■納期 | ||||||||||||||||||||||||||||||||||||||||||||||||
■注文例
|
|
|
[ ! ]こちらの商品は車上渡しとなります。 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 位置決め用ノック穴追加 |
| スタンド下板にノック穴2ヵ所追加 | |
| Code | PHX |
| Spec. |  |
| ￥/1Code | 2,500 |
型式 | - | 取付加工 | - | H | - | (PHX) |
STM | - | YSV7A | - | H100 | - | PHX |

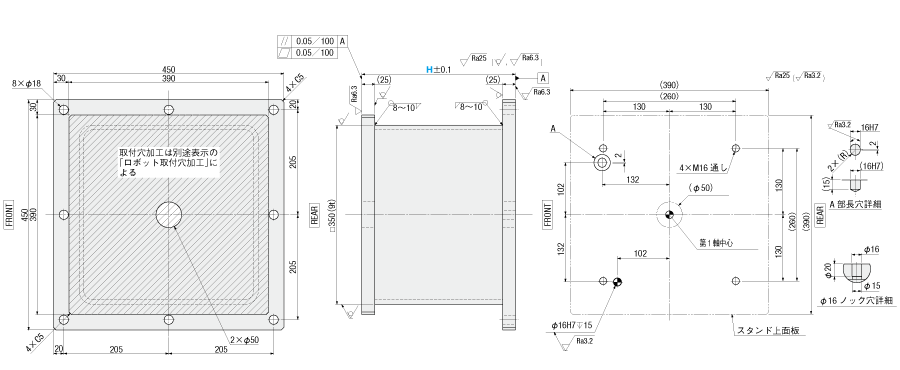

STM-YSV7B
■スタンド加工図
■ロボット取付穴加工図
対応ロボット機種
安川MOTOMAN-GP12（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログ にて使用条件をご確認の上、ご選定ください。 [ ! ]上下プレートの位置ずれは0.5mm以内となります。 [ ! ]溶接時の熱や上下面加工により、プレート厚さ寸法は±1.5以内で変動する可能性があります。 （但し、H寸法公差「±0.1」は保証値です。） [ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く [ ! ]指示無き角部面取C0.2～0.3 | [ ! ]ロボット本体の位置決めには、エアベント付きノックピンをご使用ください |
| ■規格表 | ■価格表 ■質量（参考） ・下表の価格表は23年4月時点の情報になります。 ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 | ■数量スライド価格表 | ■納期 | ||||||||||||||||||||||||||||||||||||||||||||||||
■注文例
|
|
|
[ ! ]こちらの商品は車上渡しとなります。 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 位置決め用ノック穴追加 |
| スタンド下板にノック穴2ヵ所追加 | |
| Code | PHX |
| Spec. |  |
| ￥/1Code | 2,500 |
型式 | - | 取付加工 | - | H | - | (PHX) |
STM | - | YSV7B | - | H100 | - | PHX |
型番リスト
- 表示件数:
| 型番 |
ロボット機種 |
高さ H(mm) |
ロボット位置決め方式 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
MOTOMAN-GP4
|
100 ～ 300
|
外ノック
| 10 | 1個 | -( -
) | 19日目 | |
MOTOMAN-GP4
|
100 ～ 300
|
内ノック
| 10 | 1個 | -( -
) | 19日目 | |
MOTOMAN-GP7 / MOTOMAN-GP8
|
100 ～ 300
|
外ノック
| 10 | 1個 | -( -
) | 19日目 | |
MOTOMAN-GP7 / MOTOMAN-GP8
|
100 ～ 300
|
内ノック
| 10 | 1個 | -( -
) | 19日目 | |
MOTOMAN-GP12
|
100 ～ 300
|
外ノック
| 10 | 1個 | -( -
) | 19日目 | |
MOTOMAN-GP12
|
100 ～ 300
|
内ノック
| 10 | 1個 | -( -
) | 19日目 |
Loading...
詳細情報
基本情報
スタンド上面に、安川電機製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。高さと位置決め用ノック穴追加工、取付ボルト穴径変更の指定が可能です。
(i)ご注意
- その他ロボット部品はこちら
- ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
- 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
