ミスミ

ミスミ

吸着パッド用ブラケット-スカラロボット

吸着パッド用ブラケット-スカラロボット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

スカラロボットの垂直軸端に吸着パッドを取り付けるためのブラケットで、『ハンド接...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • ハンド接続アダプタ-スカラロボットの詳細はこちらをご確認ください。
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 対応する吸着パッドはこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

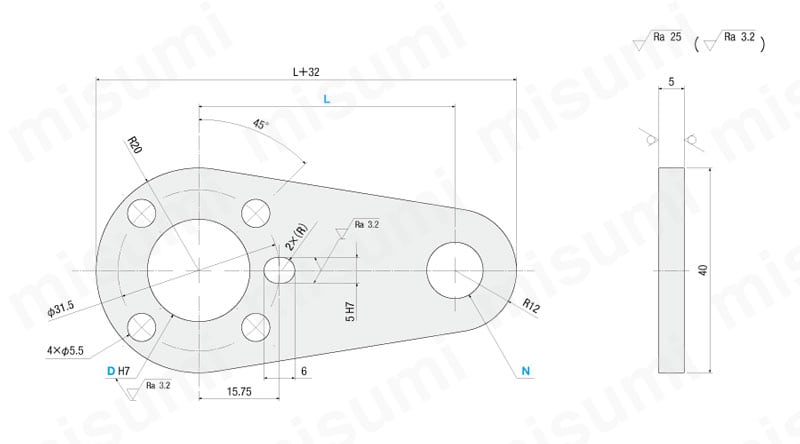

外形図

■Type表
型式[ M ]材質[ S ]表面処理取付可能
吸着パッド数		対応ハンド接続
アダプタ
SK1AA5052白アルマイト1個SATA
[ ! ]対応アタッチメントSATAの詳細はこちらをご確認ください。
[ ! ]対応する吸着パッドの詳細はこちらをご確認ください。

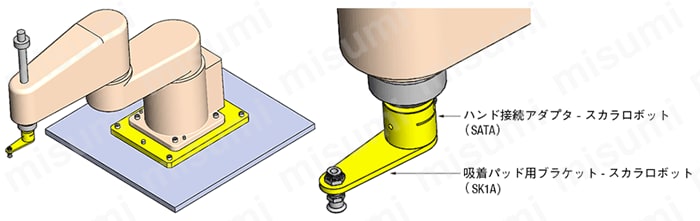

■使用例

SK1A

吸着パッド1個取付対応 [ M ]材質 A5052 [ S ]表面処理 白アルマイト 質量:約49g(D=16、L=100参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]部品交換時は再度ティーチングをお願いします。
 [ ! ]指示無き寸法公差はJISB0405m級に準拠。
[ ! ]指示無き角部面取り部はC0.2～0.3。
[ ! ]D寸及びN寸、5H7長穴の内径部には表面処理は施されていません。
■規格表
型式L
指定10mm単位		N
選択
TypeD
SK1A16

20		506
8
10
12
14
～
100

■穴加工寸法
N
（ねじ呼び径）		68101214
穴径6.28.210.212.214.2
■注文例
型式-L-N
SK1A16-L50-N6

■数量スライド表
数量区分標準対応個別対応
小口大口
数 量1～56～
出荷日通常お見積り

■納期
 5 日目出荷
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
L￥基準単価
503,730
603,820
703,910
804,000
904,100
1004,190
■取付部品例([ ! ]付属なし)
ハンド接続アダプタ取付
M5×15 4本
型式：CBE5-15
[ ! ]上記ミスミ型式は参考です。
お客様の使用環境及びボルトの詳細を
ご確認の上ご選定ください。

型番リスト

表示件数:
  1. 1
型番
スカラロボット軸径D（φ）
吸着パッド取付穴呼び径 N(mm)
穴ピッチ L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
6 ～ 14
50 ～ 100
10

1個

-( - )

5日目

20
6 ～ 14
50 ～ 100
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

スカラロボットの垂直軸端に吸着パッドを取り付けるためのブラケットで、『ハンド接続アダプタ-スカラロボット』と併せてご使用頂く商品です。ブラケットの長さや吸着パッド取付穴サイズの指定が可能です。

(i)ご注意

  • その他ロボット部品はこちら
  • ハンド接続アダプタ-スカラロボットの詳細はこちらをご確認ください。
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 対応する吸着パッドはこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
