安全柵フレーム３０３０　Nシリーズ

安全柵フレーム３０３０　Nシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】安全柵Nシリーズの30角柱フレームです。フェンスネット専用溝以外は6シ...

詳細情報を確認する

  • フレームNo.：
    6
  • フレームサイズ：
    3030
  • フェンスネット・パネル専用溝数：
    1
  • 種類：
    安全柵フレーム
  • 専用溝：
    3mmパネル用
  • 材質証明書：
    対象

(i)ご注意

  • 梁フレームとの締結ボルトはSCB5-40（M径５、長さ40㎜）を推奨します。
  • 梁フレームとタッピングねじで締結する場合、呼び径4.5、長さ70㎜を推奨します。
  • Nシリーズ安全柵フレーム（40角柱フレーム/2540角梁フレーム）はこちら（40角柱フレーム、2540角梁フレーム）
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

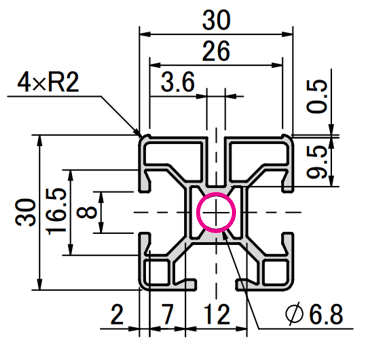

外形図・規格表

NFFS6−3030
NFFSY6−3030（黄色）
Type[ M ]材質[ S ]表面処理
NFFSA6063S−T5アルマイト処理
NFFSY焼付塗装(黄色)
[ ! ]切断面・追加工部には表面処理がされていません。
[ ! ]黄色フレームの色はD22-80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。

規格表

型式ーL
NFFS6-3030ー800
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L質量
kg/m		断面積
mm²		断面2次モーメントmm⁴\基準単価
300mm未満		\基準単価/m
300mm以上
指定0.5mm単位ℓⅹℓy1～80本1～80本
NFFS6-303050～40000.644231.82.15×10⁴2.09×10⁴190630
NFFSY6-3030（黄色）50～40000.644231.82.15×10⁴2.09×10⁴280920

追加工

型式-L-追加工
Code
NFFS6-3030-800-LTP
NFFS6-3030-800-Z5 - XA15 - XB900
■追加工コード　ご指定方法
・梁フレームと締結するための追加工になります。
・通し穴/ザグリ穴は、7個まであけることができます。
[ ! ]Z4.5はタッピングねじ（呼び径4.5、長さ70㎜）での締結用、Z5はM5ボルト（M径5、長さ40㎜）での締結用の追加工になります。
・M5ボルトはSCB5-40を推奨します>>こちら
Alterationsタップ穴あけ指定位置通し穴加工指定位置ザグリ穴加工
CodeLTPTPWＺＺ
4.55
AH　BH　CH　DH　EH　FH　GH

注文例：NFFS8−4040−200−Z4.5−AH20−BH100−CH180		XA　XB　XC　XD　XE　XF　XG

注文例：NFFS6−3030−200−Z5−XB100−XC180
Spec.左端面にタップ
＜タップ形状＞
M8-深さ24（並目）		両端面にタップ
＜タップ形状＞
M8-深さ24（並目）		左端面から指定位置に通し穴加工
最大7ヵ所まで指定可能
左端面からの距離：7～（L-7）		左端面から指定位置にザグリ穴加工
最大7ヵ所まで指定可能
左端面からの距離：7～（L-7）
対象タッピングねじ（呼び径4.5、長さ70mm）対象ボルト（M径5、長さ40mm）
\/1Code180360150/1ヵ所250/1ヵ所
指定位置通し穴加工断面図指定位置ザグル穴加工断面図
Z4.5・・・d：5Z5・・・d：5.8、d1：9.5、h：9

型番リスト

表示件数:
  1. 1
型番
フレーム表面処理
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アルマイト処理
50 ～ 4000
10

1個

-( - )

1日目

焼付塗装(黄色)
50 ～ 4000
10

1個

-( - )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
安全柵Nシリーズの30角柱フレームです。
フェンスネット専用溝以外は6シリーズアルミフレームと同等の溝形状になります。

(i)ご注意

  • 梁フレームとの締結ボルトはSCB5-40（M径５、長さ40㎜）を推奨します。
  • 梁フレームとタッピングねじで締結する場合、呼び径4.5、長さ70㎜を推奨します。
  • Nシリーズ安全柵フレーム（40角柱フレーム/2540角梁フレーム）はこちら（40角柱フレーム、2540角梁フレーム）
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
