【エコノミーシリーズ】ミニチュアリニアガイドロングブロックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【まとめ買いでお得】100個以上から大幅割引き！ミスミの低価格新ブランド【エコ...

詳細情報を確認する

ブロック形状：

ロングブロック
レール種類：

標準レール
精度規格：

並級
予圧種類：

普通すきま
リテーナ：

なし
潤滑の種類：

潤滑油塗布
転動体：

ボール
ボール配列：

ミニチュアタイプ
潤滑ユニット（MX）有無：

無
グリースの種類：

リチウム系石けん基グリース(標準)

(i)ご注意

本製品はRoHS保証外になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
【販売終了予定品】販売終了予定の商品です。
代替商品は＜SSELB、RSELB＞です。
商品ページにて仕様をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

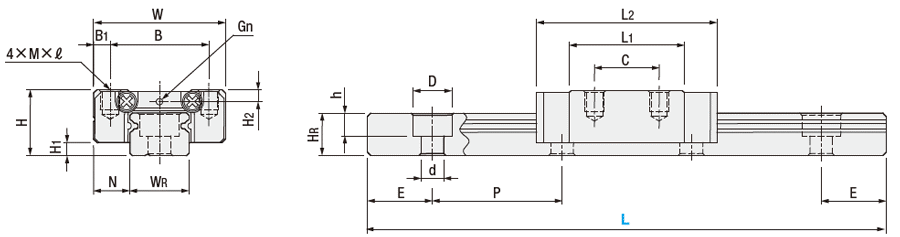

外形図

Type	適用	[ M ] 材質 [ H ] 硬度	[ S ] 表面処理（ガイドレール）	L寸法	ブロックタイプ
E-MLG□H	セット品	ガイドレール：炭素鋼ブロック：SUS440C 58HRC～	-	指定寸	ロングブロック
E-GMLG□H	セット品		真空クロムメッキ	指定寸
E-MLGB□H	ブロック単品		-	-

[ ! ] セット品：ガイドレール1本＋ブロック1個
[ ! ] 防錆目的の場合は、真空クロムメッキ表面処理シリーズ商品を優先して選択してください。
[ ! ] 真空クロムメッキ商品はガイドレール部のみが表面処理され、両端の切断面は処理なしです。
[ ! ] 本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型式（Type・No.）	-	L
注文例		E-MLG7H	-	40

■L寸指定寸タイプ

型式		L 指定1mm単位	セット品			ブロック									ガイドレール
Type	No.	L 指定1mm単位	H	H₁	N	W	B	B₁	C	L₁	L₂	Gn	M×ℓ	H₂	W_R	H_R	D	h	d	E	P
E-MLG□H （セット品） E-GMLG□H （セット品真空クロムメッキ） E-MLGB□H （ブロック単品）	7	40～130	8	1.5	5	17	12	2.5	13	21.8	30.8	φ1.2	M2×2.5	1.5	7	4.8	4.2	2.3	2.4	L寸指定タイプの詳細寸法参照	15
	9	45～275	10	2	5.5	20	15	2.5	16	29.9	40.75	φ1.4	M3×3	1.8	9	6.5	6	3.5	3.5		20
	12	60～470	13	3	7.5	27	20	3.5	20	32.4	45.7	φ2	M3×3.5	2.5	12	8	6	4.5	3.5		25
	15	70～670	16	4	8.5	32	25	3.5	25	43.4	59.25	M3	M3×4	3	15	10	6	4.5	3.5		40

[ ! ] キットにはブロックが1つ含まれています。ブロックを追加する必要がある場合は、ブロック単品をご購入ください。
[ ! ] 本品はガイドレールの材質が炭素鋼です。防錆目的の場合は、真空クロムめっき表面処理品を選択してください。
[ ! ] 真空クロムメッキ品はガイドレールのみになり、切断面は処理なしです。
[ ! ] L寸指定タイプのE寸法は計算が必要です。計算方法は「L寸指定タイプの詳細寸法」をご参照ください。
[ ! ] 走り平行度はレール固定後の値です｡（レールねじ締結前の値ではありません。)
選択可能な高さと長さは本シリーズ全範囲に適用できます。詳細は規格表を参照してください。
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■ 許容荷重

No.	基本定格荷重		静的許容モーメント		質量
No.	C（動） kN	Co（静） kN	M_A・M_B N.m	M_C N.m	ブロック kg	ガイドレール kg/m
7	1.37	1.96	4.8	7.64	0.015	0.22
9	2.55	4.02	18.62	19.6	0.026	0.38
12	3.72	5.88	36.26	38.22	0.054	0.65
15	6.37	9.11	57.82	73.5	0.092	1.06
	/td>					kgf＝N×0.101972

■L寸指定タイプの詳細寸法
L寸指定タイプは、レール両端を均等にカットします。その場合のレール取付穴数（M）は下表をご参照ください。
また、E寸法は下記の計算式の通りとなります。
エコノミーシリーズリニアガイドL寸指定タイプE寸法計算式

エコノミーシリーズミニチュアリニアガイド-標準ガイド-

No.	7	9	12	15	取付穴数 M
L	-	35～47	-	70～87	2
	40～50	48～67	60～82	88～127	3
	51～65	68～87	83～107	128～167	4
	66～80	88～107	108～132	168～207	5
	81～95	108～127	133～157	208～247	6
	96～110	128～147	158～182	248～287	7
	111～125	148～167	183～207	288～327	8
	126～130	168～187	208～232	328～367	9
	-	188～207	233～257	368～407	10
	-	208～227	258～282	408～447	11
	-	228～247	283～307	448～487	12
	-	248～275	308～332	488～527	13
	-	-	333～357	528～567	14
	-	-	358～382	568～607	15
	-	-	383～407	608～647	16
	-	-	408～432	648～670	17
	-	-	433～457	-	18
	-	-	458～470	-	19
P	15	20	25	40

[ ! ] 本商品はRoHS保証外です。ご注意ください。

精度基凖

●寸法精度

単位：μm

精度規格	並級
高さHの寸法許容差	±20
高さHのペア相互差	40
幅Nの寸法許容差	±25
幅Nのペア相互差	40

●走り平行度

レール長さ(mm)	精度等級（μm）
50以下	12
51-80	13
81-125	15
126-200	15
201-250	16
251-315	17
316-400	18
401-500	19
501-630	20
631-730	22

【走り平行度】
表中の数値はいずれもレールを基準ベースに固定した状態で測定した値です。
ブロックをレール全長にわたり走行させたときの、レール底面Aに対するブロック上面Cの変動、レール基準面Bに対するブロック基準面Dの変動を測定します。

・A面に対するC面の走り平行度

・B面に対するD面の走り平行度

【エコノミーシリーズ・大口超割引】中国製ミニチュアリニアガイドロングブロックタイプ:関連画像

※上図でA面（レール取付面）は平面、B面とE面（レール突き当て面）は平行になるように仕上げています。

製品比較情報

	当社類似品 SSELB8－100	エコノミーシリーズ E－MLG7H－100
材質	ステンレス鋼	炭素鋼
硬度	56HRC～	58HRC～
基本定格荷重C(動) (kN)	1.6	1.37
基本定格荷重Co(静) (kN)	2.4	1.96
静的許容モーメントMA・MB (N・m)	7.5	4.8
静的許容モーメントMC (N・m)	9	7.64
高さH寸法公差差 (μm)	±20	±20
高さHペア相互差差 (μm)	15	40
幅N寸法公差差 (μm)	±25	±25
幅Nペア相互差差 (μm)	20	40
走り平行度 (μm)※	7	15
予圧管理	あり	なし
型番選定基準	高さH基準	レール幅W_R基準
RoHS10	対応	保証外

※走り平行度はレール長さにより異なります。

型番リスト

表示件数:

型番	セット品/単品	ブロック数	レール幅 W1(mm)	組付時高さ H(mm)	材質	基本定格荷重動定格(N)	基本定格荷重静定格(N)	静的許容モーメント MA(N・m)	静的許容モーメント MB(N・m)	静的許容モーメント MC(N・m)	呼び型番	ブロック取付穴ピッチ（幅方向）(mm)	ブロック取付穴ピッチ（長さ方向）(mm)	ブロック取付穴径	レール取付穴ピッチ(mm)	レール取付穴径	表面処理	長さ(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

注文停止中 E-MLGB7H	ブロック単品	-	7	8	ステンレス	1370	1960	4.8	4.8	7.64	7H	12	13	M2	-	-	なし	-	2個	1,780円( 1,958円 )	-
注文停止中 E-MLGB9H	ブロック単品	-	9	10	ステンレス	2550	4020	18.62	18.62	19.6	9H	15	16	M3	-	-	なし	-	2個	1,780円( 1,958円 )	-
注文停止中 E-MLGB12H	ブロック単品	-	12	13	ステンレス	3720	5880	36.26	36.26	38.22	12H	20	20	M3	-	-	なし	-	2個	1,870円( 2,057円 )	-
注文停止中 E-MLGB15H	ブロック単品	-	15	16	ステンレス	6370	9110	57.82	57.82	73.5	15H	25	25	M3	-	-	なし	-	2個	1,980円( 2,178円 )	-

基本情報

【まとめ買いでお得】100個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本製品はRoHS保証外になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
【販売終了予定品】販売終了予定の商品です。
代替商品は＜SSELB、RSELB＞です。
商品ページにて仕様をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

No.	指定寸L	￥基準単価
		表面処理なし	真空クロムメッキ
		E－MLG	E－GMLG
7H	40～55	2,940	4,200
	56～70	2,970	4,280
	71～85	2,990	4,370
	86～100	3,060	4,510
	101～115	3,070	4,560
	116～130	3,160	4,640
9H	45～75	3,130	4,810
	76～95	3,260	4,920
	96～115	3,400	5,040
	116～135	3,600	5,200
	136～155	3,690	5,270
	156～175	3,850	5,410
	176～195	4,030	5,560
	196～215	4,050	5,570
	216～235	4,240	5,730
	236～255	4,420	5,890
	256～275	4,620	6,050
12H	60～95	3,370	5,210
	96～120	3,520	5,330
	121～145	3,670	5,460
	146～170	3,800	5,570
	171～195	3,960	5,700
	196～220	4,110	5,830
	221～245	4,270	5,960
	246～270	4,310	6,120
	271～295	4,410	6,270
	296～320	4,420	6,580
	321～345	4,440	6,740
	346～370	4,530	6,980
	371～395	4,630	7,150
	396～420	4,750	7,360
	421～445	4,870	7,570
	446～470	5,050	7,750
15H	70～150	3,990	6,020
	151～190	4,160	6,170
	191～230	4,230	6,350
	231～270	4,500	6,580
	271～310	4,750	7,170
	311～350	4,930	7,400
	351～390	5,050	7,590
	391～430	5,100	7,640
	431～470	5,300	7,910
	471～510	5,460	8,410
	511～550	5,650	8,690
	551～590	5,920	9,050
	591～630	6,130	9,380
	631～670	6,470	9,720

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	No.	￥基準単価
E-MLGB	7H	1,780
	9H	1,780
	12H	1,870
	15H	1,980

概要・仕様

注意・禁止事項

リニアガイドを正常にご使用いただけるように、取付時、以下の点にご注意ください。

①取付面の形状による干渉がないか
misumi取付面の平面度

②ワーク取付面の平面度は5μ程度を確保いただくことを推奨いたします。軽微な変形が発生する恐れがあります。
ミスミ平行度誤差許容差

③リニアガイド平行度と高さのペア誤差が取付許容差内にあるか

平行度誤差許容差

【エコノミーシリーズ・大口超割引】中国製ミニチュアリニアガイドロングブロックタイプ:関連画像

高さ誤差許容差

【エコノミーシリーズ・大口超割引】中国製ミニチュアリニアガイドロングブロックタイプ:関連画像

④正規な取付方法で取り付ける

図1：押し板による固定
【エコノミーシリーズ・大口超割引】中国製ミニチュアリニアガイドロングブロックタイプ:関連画像

図2：テーパーギブによる固定
【エコノミーシリーズ・大口超割引】中国製ミニチュアリニアガイドロングブロックタイプ:関連画像

図3：押しねじによる固定
【エコノミーシリーズ・大口超割引】中国製ミニチュアリニアガイドロングブロックタイプ:関連画像

取付方法の詳細は>>こちらをクリックしてください

使用方法

■ご利用にあたって
①ミスミ製リニアガイドはブロックをレールから外しても、保持器が装着されていますのでボールは脱落しません。ただし、急激な速度でレールからブロックを外したり、レールを斜めに挿入するとボールが脱落する場合があります。ブロックの取外し、取付けは、十分慎重に行ってください。
②リターンキャップとの衝突を極力避けてください。鋼球の循環に影響し、滑りが悪くなる恐れがあります。
③防錆目的の場合は、真空クロムメッキ表面処理品を優先して選択してください。
misumiミニチュアリニアガイドスライダー使用上の注意

■メンテナンス（グリース給油）について
①グリースはリニアガイドの鋼球と軌道面の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化はリニアガイドの寿命に大きく影響しますので、使用条件に合わせ適時給油してください。
ミスミのリニアガイドは出荷時にリチウム石けん基グリースが充填してありますので、そのままで使用できます。
②推奨給油間隔：
通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごと
*上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は適宜給油間隔を縮める必要があります。

使用例

機構名：4倍ストロークスライドテーブル
特長1：中頻度の駆動と位置決めに適しています。
特長2：テーブル上の軽量ワークをシリンダストロークの4倍の距離を搬送します。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
