【エコノミーシリーズ】オープンエンドベルトポリウレタン XL/L/H型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ベルト形状：

クローズエンド(溶着接合)
ベルト材質：

ポリウレタン
心線材質：

スチールコード
ベルト種類：

台形歯形サーキュラータイプ

(i)ご注意

【販売終了情報】2025年3月31日で販売終了となります。推奨代替品は＜LTBJA＞または＜LTBRA＞です。
本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定22件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

接続ベルトは、歯数を自由に指定できるタイミング歯形ベルトで、長距離の同期伝送に適しています。
両面布貼付型もあり、累積伝送や騒音の低下に適しています。

外形図

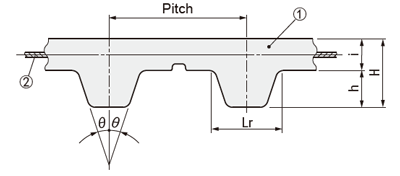

E－LTBJA 布張りなし

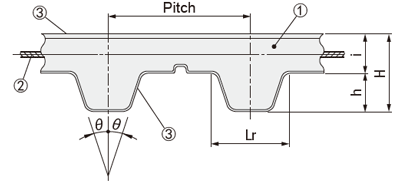

E－LTBRA 両面布張り

型番	種類	[ M ]材質
		①本体	②心線	③帆布
E−LTBJA	布張りなし	ポリウレタン(白)	スチールコード	－
E−LTBRA	両面布張り			ナイロン帆布(緑)

[ ! ] ポリウレタンベルトは経年変化により変色することがありますが、強度等に影響はありません。
[ ! ] 使用温度 -20℃～60℃(参考値)
[ ! ] バックラッシのないタイミングプーリの使用には適していません。
[ ! ] 接続ベルトの接続部は溶接加工です。接続部の表面に溶接の跡が残っています。溶接跡には個体差があります。
[ ! ] 本商品はRoHS保証外です。ご注意ください。

規格表

注文例	Type	-	ベルトの種類		ベルト公称幅	-	歯数
	E-LTBJA	-	H		075	-	230

ベルト種類	Pitch (mm)	2θ(°)	H	h	i	Lr	単位重量 g/m (幅10mm)
XL	5.08	50°	2.3	1.27	1.03	2.57	24
L	9.525	40°	3.6	1.69	1.91	4.65	37
H	12.7	40°	4.3	2.29	2.01	6.12	45

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	ベルト		歯数下限～上限	ベルト幅 (ｍｍ)	許容張力 (Ｎ)	¥本体価格	¥エンドレス加工費 (本体価格＋)
型番	種類	呼び幅	歯数下限～上限	ベルト幅 (ｍｍ)	許容張力 (Ｎ)	¥本体価格	¥エンドレス加工費 (本体価格＋)
E－LTBJA (布張りなし)	XL	025	400～1000	6.4	70	歯数× 3	234
		037	200～299	9.5	80	歯数× 4	315
		037	300～1000	9.5	80	歯数× 4	270
		050	140～199	12.7	110	歯数× 6	384
			200～299			歯数× 5	336
			300～1000			歯数× 4	288
	L	050	100～1000	12.7	200	歯数× 8	504
		075	100～199	19.1	300	歯数×16	760
		075	200～1000	19.1	300	歯数×12	570
		100	100～199	25.4	400	歯数×18	728
		100	200～1000	25.4	400	歯数×16	624
		150	100～1000	38.1	600	歯数×24	828
	H	075	100～1000	19.1	300	歯数×17	1,134
		100		25.4	400	歯数×21	1,218
		150		38.1	600	歯数×30	1,530
		200		50.8	800	歯数×43	1,530
E－LTBRA (両面布貼り)	XL	025	300～1000	6.4	70	歯数× 3	234
		037	140～1000	9.5	80	歯数× 4	270
		050	140～199	12.7	110	歯数× 6	288
			200～299			歯数× 5
			300～1000			歯数× 4
	L	050	200～1000	12.7	200	歯数×10	504
		075	75～99	19.1	300	歯数×20	570
			100～199			歯数×18	665
			200～1000			歯数×15	570
		100	100～1000	25.4	400	歯数×22	624
		150	100～1000	38.1	600	歯数×31	828
	H	075	100～1000	19.1	300	歯数×23	1,134
		100		19.1	400	歯数×27	1,218
		150		25.4	600	歯数×39	1,530
		200		38.1	800	歯数×57	1,530

[ ! ] kgf＝N×0.101972
[ ! ] 全長は(歯数×歯ピッチ)です。
[ ! ] 許容張力は引張荷重のみに関する許容値です。
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■摩擦係数比較表(参考値)

ベルトの種類マッチング部品の材料	歯の面・裏面
ベルトの種類マッチング部品の材料	布貼付型	標準型
ステンレス鋼	0.3	0.6
ポリアミド	0.2	0.3

[ ! ] 表中の数値は実際に測定した値の例であり、標準値ではありません。

製品比較情報

		当社類似品 LTBJA−XL050	エコノミーシリーズ E−LTBJA−XL050
材質	本体	アイアンラバー^®※ (ポリウレタン)	ポリウレタン
材質	心線	高張力スチールコード	スチールコード
単位重量 g/m(幅：10mm)		22.0	24.0
許容張力(N)		155	110
使用温度(参考値)		0～80℃	−20℃～60℃
RoHS10		対応	保証外

※アイアンラバー®はNOK株式会社の商法登録です
※サイズによって異なります。詳細は規格表をご確認ください。

注意・禁止事項

■耐化学薬品性
○：抵抗性あり
△：限定された抵抗性あり
×：抵抗性なし

薬品名	抵抗性
酢酸	△
アセトン	△
塩化アルミニウム（水分5%）	○
アンモニア水（10%）	○
アニリン	×
ASTM 1号オイル	○
ASTM 2号オイル	○
ASTM 3号オイル	△
ベンゼン	△
ブタノ−ル	△
ブチルアセテ−ト	×
四塩化炭素	×
シクロヘキサノール	△
ディ−ゼル油	○
ジメチルフォルムアミド	×
ブタノ−ル	△
酢酸エチル	×
ブチレングリコール	○
n−ヘブタン	○
20%塩酸	△

薬品名	抵抗性
塩化鉄（水分5%）	△
イソプロパノール	△
ケロシン	○
グリース	○
メタノ−ル	△
メタノ−ル/ガソリン（15/85）	△
メチルエヂルケトン	△
塩化メチル	△
ミネラル油	○
硝酸 20％	×
ノ−マルガソリン	△
ス−パ−ガソリン	△
食塩水	○
海水	○
塩化ナトリウム水溶液	○
水酸化ナトリウム	△
テトラヒドロフラン	×
トルエン	×
トリクレン	×
水	○

■保管上の注意事項
①日光による照射を避けてください。
②水、溶剤、油、酸、アルカリ、紫外線、オゾンなどに直接触れる環境では、使用しないでください。
特に、ベルトにオイルが付着しないようにしてください。ベルトが膨張し、ベルトの使用寿命が著しく短縮します。
③使用温度 -20℃～60℃。
④大量に積み重ねたり、無理に曲げたりしないでください。
⑤地面に直接置かないでください。
⑥化学薬品をベルトに触れさせないでください。

■接続部の注意事項
接続ベルトの接続部は溶接加工です。接続部の表面に溶接の跡が残っています。溶接跡には個体差があります。

※接続部例
接続部例1

使用例

[ ! ] これはポリウレタンベルトの使用例を参考に提供しているものであり、実際の使用における機能を保証するものではありません。

設備名:直接到達する高さが異なるコンベア搬送装置
機能説明:
モーターローラでワークを搬送し、シリンダー機構を利用してワークを下降させ、下部のコンベアへ移動させて伝送します。これにより、異なる高さでの伝送の目的が達成されました。

詳細情報については、>>ここをクリックしてください。

型番リスト

表示件数:

型番	特性	ベルト形種類	歯数	ベルト呼び幅	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-LTBJA-H075-[100-1000/1]	標準	H	100 ～ 1000	075	2個	-( - )	9日目～
E-LTBJA-H100-[100-1000/1]	標準	H	100 ～ 1000	100	2個	-( - )	9日目～
E-LTBJA-H150-[100-1000/1]	標準	H	100 ～ 1000	150	2個	-( - )	9日目～
E-LTBJA-H200-[100-1000/1]	標準	H	100 ～ 1000	200	2個	-( - )	9日目～
E-LTBJA-L050-[100-1000/1]	標準	L	100 ～ 1000	050	4個	-( - )	9日目～
E-LTBJA-L075-[100-1000/1]	標準	L	100 ～ 1000	075	2個	-( - )	9日目～
E-LTBJA-L100-[100-1000/1]	標準	L	100 ～ 1000	100	2個	-( - )	9日目～
E-LTBJA-L150-[100-1000/1]	標準	L	100 ～ 1000	150	2個	-( - )	9日目～
E-LTBJA-XL025-[400-1000/1]	標準	XL	400 ～ 1000	025	4個	-( - )	9日目～
E-LTBJA-XL037-[200-1000/1]	標準	XL	200 ～ 1000	037	4個	-( - )	9日目～
E-LTBJA-XL050-[140-1000/1]	標準	XL	140 ～ 1000	050	4個	-( - )	9日目～
E-LTBRA-H075-[100-1000/1]	両面布張り	H	100 ～ 1000	075	2個	-( - )	9日目～
E-LTBRA-H100-[100-1000/1]	両面布張り	H	100 ～ 1000	100	2個	-( - )	9日目～
E-LTBRA-H150-[100-1000/1]	両面布張り	H	100 ～ 1000	150	2個	-( - )	9日目～
E-LTBRA-H200-[100-1000/1]	両面布張り	H	100 ～ 1000	200	2個	-( - )	9日目～
E-LTBRA-L050-[200-1000/1]	両面布張り	L	200 ～ 1000	050	2個	-( - )	9日目～
E-LTBRA-L075-[75-1000/1]	両面布張り	L	75 ～ 1000	075	2個	-( - )	9日目～
E-LTBRA-L100-[100-1000/1]	両面布張り	L	100 ～ 1000	100	2個	-( - )	9日目～
E-LTBRA-L150-[100-1000/1]	両面布張り	L	100 ～ 1000	150	2個	-( - )	9日目～
E-LTBRA-XL025-[300-1000/1]	両面布張り	XL	300 ～ 1000	025	4個	-( - )	9日目～
E-LTBRA-XL037-[140-1000/1]	両面布張り	XL	140 ～ 1000	037	4個	-( - )	9日目～
E-LTBRA-XL050-[140-1000/1]	両面布張り	XL	140 ～ 1000	050	4個	-( - )	9日目～

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

【販売終了情報】2025年3月31日で販売終了となります。推奨代替品は＜LTBJA＞または＜LTBRA＞です。
本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
