【エコノミーシリーズ】オープンエンドベルト ポリウレタン XL/L/H型

【エコノミーシリーズ】オープンエンドベルト ポリウレタン XL/L/H型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 【販売終了情報】2025年3月31日で販売終了となります。 推奨代替品は＜TBO＞ です。
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定11件の候補があります。

Loading...

外形図・規格表

特長
オープンエンドベルトは、モーターで発生した回転動力を伝達する部品で、タイミングプーリとオープンエンドベルトの歯の間が噛み合うことによって、伝動と伝送が実現されます。
外形図
EーHTBO

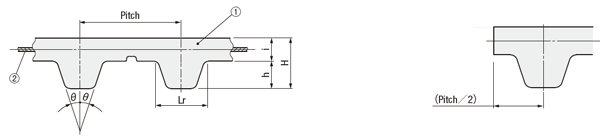

オープンエンドベルトの寸法仕様図 端面

[ M ]材質
①本体②心線
ポリウレタン(白)スチールコード
[ ! ] ポリウレタンベルトは経年変化により変色することがありますが、強度等に影響はありません。
[ ! ] 本製品は、バックラッシのないタイミングプーリの使用には適していません。
[ ! ] 使用温度－20°C～60°C（参考値）。
[ ! ] 本商品はRoHS保証外です。ご注意ください。
規格表
注文例   Type-ベルト種類 ベルト呼び幅-歯数
 E-HTBO-H 075-150
ベルト種類Pitch
(mm)		2θ(°)HhiLr単位重量 g/m
(幅10mm)
XL5.0850°2.31.271.032.5724
L9.52540°3.61.691.914.6537
H12.740°4.32.292.016.1245

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ベルト歯数
下限～上限		ベルト幅
(ｍｍ)		許容張力
(Ｎ)		￥基準単価
種類呼び幅
E－HTBOXL025200～2996.4127歯数× 4
300～1000歯数× 3
037200～2999.5145歯数× 6
300～399歯数× 5
400～1000歯数× 4
050100～19912.7159歯数× 8
200～1000歯数× 6
L050200～100012.7270歯数×11
075100～19919.1404歯数×20
200～1000歯数×15
100100～19925.4539歯数×23
200～1000歯数×20
150100～100038.1809歯数×30
H075100～100019.1404歯数×26
100100～100025.4539歯数×28
150100～100038.1809歯数×40
200100～100050.81078歯数×48
[ ! ]全長は（歯数╳Pitch）です。
[ ! ]kgf＝N×0.101972
[ ! ]許容張力は引張荷重のみに関しての許容値です。
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ベルトの寿命・交換時期などはご使用環境により異なるため、規定・設定はございません。
ベルト交換時期の目安となる事例はこちら>>でご確認ください。
製品比較情報
 当社類似品
TBOーXL025		エコノミーシリーズ
EーHTBOーXL025
材質本体ポリウレタンポリウレタン
心線スチールコードスチールコード
単位重量
g/m(幅:10mm)		22.1724
許容張力(N)66127
使用温度(参考値)0～80℃ー20℃～60℃
RoHS10対応保証外
※サイズによって異なります。詳細は規格表をご確認ください。

タイミングベルト・プーリ総合情報のご案内

・商品ラインナップや新着情報、技術情報やタイミングプーリ・ベルト選定ソフトなど　お役立ち情報満載。
　タイミングベルト・プーリ総合情報はこちら>>からご利用ください。
注意・禁止事項
■保管上の注意事項
①日光による照射を避けてください。
②水、溶剤、油、酸、アルカリ、紫外線、オゾン等と直接接触する環境では、使用しないでください。
 特に、ベルトにオイルが付着しないようにしてください。ベルトが膨張し、ベルトの使用寿命が著しく短縮します。
③使用温度 -20℃～60℃。
④大量に積み重ねたり、無理に曲げたりしないでください。
⑤地面に直接置かないでください。
⑥化学薬品をベルトに触れさせないでください。
使用例
延長型自由端ベルト　往復運動機構における使用
設備名：ベルト駆動横向き輸送装置
機能説明:
  オープンエンドベルトは、往復運動機構において使用されます。

詳細情報については、>>ここをクリックしてください。
関連資料
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

■タイミングベルトの選定方法

■タイミングベルトの交換時期
