【エコノミーシリーズ】モータ取付ブラケットステッピングモータ用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,300円～ 5,820円

税込価格: 2,530円～ 6,402円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

適用モータブランド：

フーシンモーター
適用モータ種類：

ステッピングモータ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]本商品はRoHS保証外です。ご注意ください。

単品Type	SET品Type		適合モータブランド	[ M ] 材質	[ S ] 表面処理
モータ取付ブラケットのみ	以下を含む： · モータ取付ブラケット · 固定側サポートユニット	以下を含む： · モータ取付ブラケット · 固定側サポートユニット · 支持側サポートユニット	適合モータブランド	[ M ] 材質	[ S ] 表面処理
E－TBMD	E－TBMD－S	E－TBMD－SET	フーシンモーター	A6061	白アルマイト

規格表

注文例		型式Type・適合モータフランジコード	-	h	-	SET品
		E－TBMD42 E－TBMD42 E－TBMD42	- - -	22 22 22	- -	S SET

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。(単位：mm)

型番						DH8	C	W	V	H1	H2	F	P	T	d1	推奨のミスミエコノミーシリーズボールねじ軸径（別売）						\基準単価

																						単品	SET品
Type	適合モータフランジサイズ	適合モータシリーズ	h		SET品											8	10	12	15	20	25	指定なし	－S	－SET
E－TBMD	42	42シリーズ	22	±0.04	－S	22	31	42.5	φ3.6 丸穴	44	19	66	52	12	5.5	○	○	○				2,300	4,680	5,100
					－SET
	57	57シリーズ	30	±0.04	(SET品購入時のみ)	38.1	47.14	57	M４並目	60	25	98	80	14	8.5				○	○	○	2,500	5,210	5,820

[ ! ]本商品はRoHS保証外です。ご注意ください。

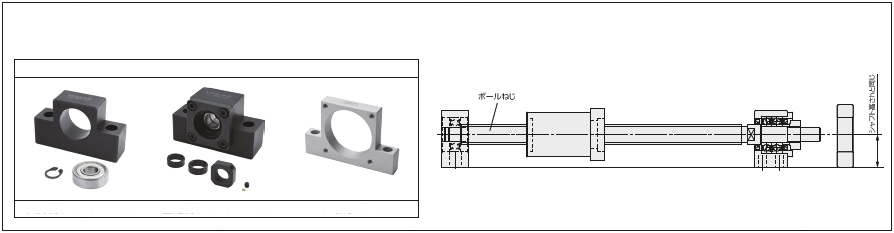

■SET品のご紹介メリット1:セット品にあるサポートユニットのシャフト高さhはモータブラケットと同じで、高さ調整の手間が省けます。
メリット2:セット品の価格は支持側サポートユニット、固定側サポートユニット、モータブラケットを個別に購入するよりも10％安くなります。SET品支持側サポートユニット固定側サポートユニットモータ取付ブラケット支持側
サポートユニット固定側
サポートユニットモータ取付ブラケット

＜SET品構成品＞

SET品型番	SET品構成品			推奨のボールねじ型番（別売）
SET品型番	支持側サポートユニット型番	固定側サポートユニット型番	モータ取付ブラケット型番	C7級転造	C5級研磨
E－TBMD42－22－S	－	C－TBK10	E－TBMD42－22	C－TBSB12□□	C－KBS12□□
E－TBMD57－30－S	－	C－TEK15	E－TBMD57－30	C－TBSE20□□	C－KBS20□□
E－TBMD42－22－SET	C－TBF10	C－TBK10	E－TBMD42－22	C－TBSB12□□	C－KBS12□□
E－TBMD57－30－SET	C－TEF15	C－TEK15	E－TBMD57－30	C－TBSE20□□	C－KBS20□□

[ ! ]推奨ボールねじ型番の□□はボールねじのリードです。詳細はミスミ公式サイトより“エコノミーシリーズボールねじ”検索してください
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカーのモータ仕様でご確認ください。

型番リスト

表示件数:

型番	種類	形状	取付方法	軸径 d(φ)	ベアリング形式	軸受の精度	表面処理	軸高さ h(mm)	材質	厚さ・角型L　・丸型F(mm)(mm)	幅 B(mm)	オイルシール適応軸径(φ)	SET品	適用モータシリーズ	モータ取付ブラケット	サポートユニット固定側	サポートユニット支持側	軸径D(φ)	厚さT(mm)	幅F(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-TBMD42-22	関連部品	関連部品	-	-	-	-	白アルマイト	22	アルミ合金	12	-	-	モータ取付ブラケット単品	42シリーズ	E-TBMD42-22	-	-	22	12	66	1個	2,300円( 2,530円 )	在庫品1日目当日出荷可能
E-TBMD42-22-S	[固定側] 固定側取付穴狭ピッチタイプ	角形タイプ	面取付	10	アンギュラベアリング	0級	四三酸化鉄皮膜	22	S45C	25	60	14.5	モータ取付ブラケット　固定側サポートユニットSET品	42シリーズ	E-TBMD42-22	C-TBK10	-	22	12	66	1個	4,680円( 5,148円 )	在庫品1日目当日出荷可能
E-TBMD42-22-SET	[固定側] 固定側取付穴狭ピッチタイプ	角形タイプ	面取付	10	アンギュラベアリング	0級	四三酸化鉄皮膜	22	S45C	25	60	14.5	モータ取付ブラケット　固定側・支持側サポートユニットSET品	42シリーズ	E-TBMD42-22	C-TBK10	C-TBF10	22	12	66	1個	5,100円( 5,610円 )	在庫品1日目当日出荷可能
E-TBMD57-30	関連部品	関連部品	-	-	-	-	白アルマイト	30	アルミ合金	14	-	-	モータ取付ブラケット単品	57シリーズ	E-TBMD57-30	-	-	38.1	14	98	1個	2,500円( 2,750円 )	在庫品1日目当日出荷可能
E-TBMD57-30-S	[固定側] 固定側標準タイプ	角形タイプ	面取付	15	アンギュラベアリング	0級	四三酸化鉄皮膜	30	S45C	25	80	20	モータ取付ブラケット　固定側サポートユニットSET品	57シリーズ	E-TBMD57-30	C-TEK15	-	38.1	14	98	1個	5,210円( 5,731円 )	在庫品1日目当日出荷可能
E-TBMD57-30-SET	[固定側] 固定側標準タイプ	角形タイプ	面取付	15	アンギュラベアリング	0級	四三酸化鉄皮膜	30	S45C	25	80	20	モータ取付ブラケット　固定側・支持側サポートユニットSET品	57シリーズ	E-TBMD57-30	C-TEK15	C-TEF15	38.1	14	98	1個	5,820円( 6,402円 )	在庫品1日目当日出荷可能

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
