ロボット取付プレート-三菱電機

ロボット取付プレート-三菱電機

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

三菱電機製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレートサイ...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定64件の候補があります。

Loading...

外形図・規格表



■Type表
対応ロボット機種[ M ]材質[ S ]表面処理Type取付加工リンク
ロボット位置
決め方式[ ! ]		取付加工
RV-2FR
（可搬質量3kg/
リーチ504mm）		RV-２FRL
（可搬質量3kg/
リーチ649mm）		  SS400
（比重7.85）		無電解
ニッケルメッキ		PM外ノック[ ! ]MV2A 規格表
RV-4FR
（可搬質量4kg/
リーチ515mm）		RV-4FRL
（可搬質量4kg/
リーチ649mm）		  MV3A 規格表
RV-7FR
（可搬質量7kg/
リーチ713mm）		RV-7FRL
（可搬質量7kg/
リーチ908mm）		  MV4A 規格表
RV-8CRL
（可搬質量8kg/
リーチ931mm）		   MV5A 規格表
RV-7FRLL
（可搬質量7kg/
リーチ1503mm）		RV-13FR
（可搬質量13kg/
リーチ1094mm）		RV-13FRL
（可搬質量13kg/
リーチ1388mm）		RV-20FR
（可搬質量20kg/
リーチ1094mm）		MV6A 規格表
RH-3CRH4018
（可搬質量3kg/
リーチ400mm）		   内ノック[ ! ]MS2A 規格表
RH-6CRH6020
（可搬質量6kg/
リーチ600mm）		RH-6CRH7020
（可搬質量6kg/
リーチ700mm）		  MS3A 規格表
RH-3FRH35
（可搬質量3kg/
リーチ350mm）		RH-3FRH45
（可搬質量3kg/
リーチ450mm）		RH-3FRH55
（可搬質量3kg/
リーチ550mm）		RH-6FRH35
（可搬質量6kg/
リーチ350mm）		外ノック[ ! ]MS4A 規格表
RH-6FRH45
（可搬質量6kg/
リーチ450mm）		RH-6FRH55
（可搬質量6kg/
リーチ550mm）
[ ! ]商品の使用例は以下をご確認ください。
[ ! ]可搬質量、リーチのロボット記載スペックはメーカーカタログをご確認ください。
[ ! ]ロボット位置決めピン選択の方式（外ノック、内ノック）は以下使用例をご確認ください。
[ ! ]外ノック：位置決め用ピンにロボット座面を突き当てて位置決め　[ ! ]内ノック：ロボット座面のノック穴を利用して位置決め
■使用例



PM□□□-MV2A

Type表に戻る

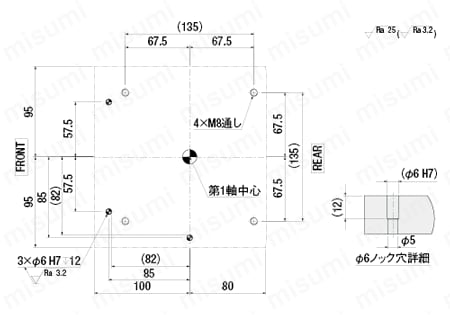

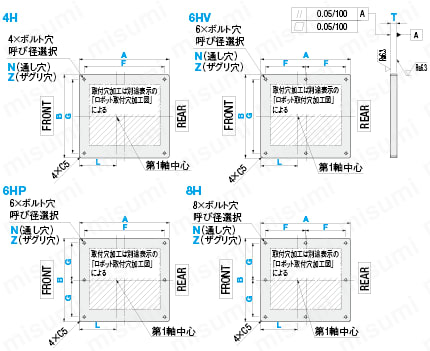

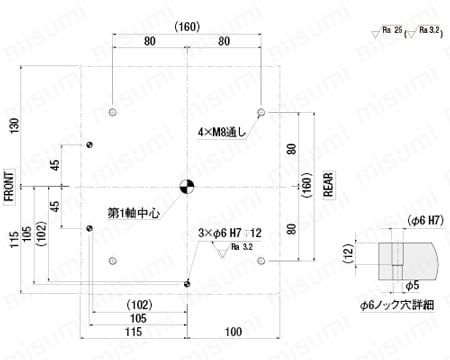

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RV-2FR, RV-2FRL
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMV2A180～500190～40015
20		140～470140～3708
10
12		8
10
12		100～420
6HV250～40070～235220～370
6HP240～500190～400210～47070～185130～390
8H250～400105～235110～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MV2A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MV2A
15
180～300
190～300
39,700
40,200
40,600
40,600
41,500
42,400
301～400
46,000
46,500
46,900
46,900
47,800
48,700
301～400
190～300
46,000
46,500
46,900
46,900
47,800
48,700
301～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
190～300
52,300
52,800
53,200
53,200
54,100
55,000
301～400
62,100
62,600
63,000
63,000
63,900
64,800
20
180～300
190～300
44,300
44,800
45,200
45,200
46,100
47,000
301～400
52,100
52,600
53,000
53,000
53,900
54,800
301～400
190～300
52,100
52,600
53,000
53,000
53,900
54,800
301～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
190～300
60,100
60,600
61,000
61,000
61,900
62,800
301～400
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MV2A -A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-MV3A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RV-4FR, RV-4FRL
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMV3A215～500260～40015
20		160～470160～3708
10
12		8
10
12		115～400
6HV320～40080～235290～370
6HP280～500260～400250～47080～185145～370
8H320～400125～235145～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MV3A-A450-B350-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MV3A
15
215～300
260～300
39,700
40,200
40,600
40,600
41,500
42,400
301～400
46,000
46,500
46,900
46,900
47,800
48,700
301～400
260～300
46,000
46,500
46,900
46,900
47,800
48,700
301～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
260～300
52,300
52,800
53,200
53,200
54,100
55,000
301～400
62,100
62,600
63,000
63,000
63,900
64,800
20
215～300
260～300
44,300
44,800
45,200
45,200
46,100
47,000
301～400
52,100
52,600
53,000
53,000
53,900
54,800
301～400
260～300
52,100
52,600
53,000
53,000
53,900
54,800
301～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
260～300
60,100
60,600
61,000
61,000
61,900
62,800
301～400
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MV3A-A450-B350-T20-F300-G140-Z12-L180-PHX



PM□□□-MV4A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RV-7FR, RV-7FRL
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMV4A265～500330～40015
20		210～470210～3708
10
12		8
10
12		140～375
6HV390～400105～235360～370
6HP330～500330～400300～470105～185170～345
8H390～400150～235180～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MV4A-A450-B350-T20-F300-G300-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MV4A
15
265～300
330～400
46,000
46,500
46,900
46,900
47,800
48,700
301～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
62,100
62,600
63,000
63,000
63,900
64,800
20
265～300
330～400
52,100
52,600
53,000
53,000
53,900
54,800
301～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MV4A -A450-B350-T20-F300-G140-Z12-L180-PHX



PM□□□-MV5A

Type表に戻る

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RV-8CRL
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMV5A210～500220～40015
20		160～470160～3708
10
12		8
10
12		110～400
6HV280～40080～235250～370
6HP270～500220～400240～47080～185140～370
8H280～400120～235125～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MV5A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MV5A
15
210～300
220～300
39,700
40,200
40,600
40,600
41,500
42,400
301～400
46,000
46,500
46,900
46,900
47,800
48,700
301～400
220～300
46,000
46,500
46,900
46,900
47,800
48,700
301～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
220～300
52,300
52,800
53,200
53,200
54,100
55,000
301～400
62,100
62,600
63,000
63,000
63,900
64,800
20
210～300
220～300
44,300
44,800
45,200
45,200
46,100
47,000
301～400
52,100
52,600
53,000
53,000
53,900
54,800
301～400
220～300
52,100
52,600
53,000
53,000
53,900
54,800
301～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
220～300
60,100
60,600
61,000
61,000
61,900
62,800
301～400
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MV5A -A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-MV6A

Type表に戻る

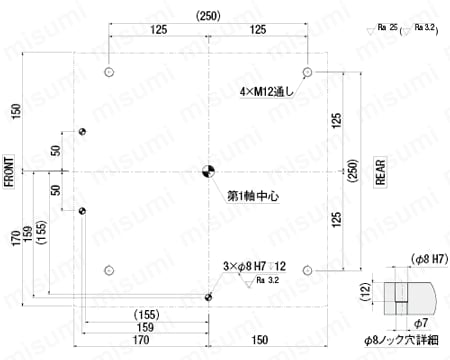

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RV-7FRLL, RV-13FR, RV-13FRL, RV-20FR
（位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMV6A320～500340～40015
20		250～470250～3708
10
12		8
10
12		170～350
6HV400125～235370
6HP380～500340～400350～470125～185200～320
8H400175～235185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615,20
101117.510.815,20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		12
d14
d120
h13
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MV6A-A450-B350-T20-F300-G300-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MV6A
15
320～400
340～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
62,100
62,600
63,000
63,000
63,900
64,800
20
320～400
340～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MV6A -A450-B350-T20-F400-G140-Z12-L300-PHX



PM□□□-MS2A

Type表に戻る

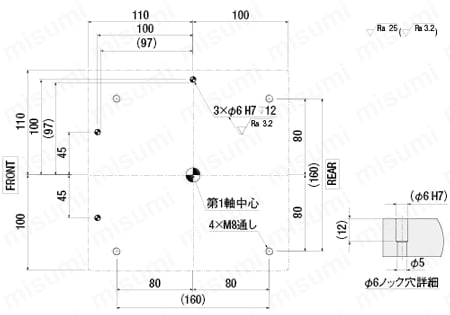

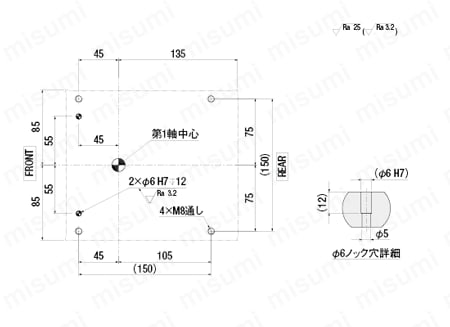

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RH-3CRH4018
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMS2A180～500150～40015
20		120～470120～3708
10
12		8
10
12		45～365
6HV200～40060～235170～370
6HP240～500150～400210～47060～18575～335
8H200～400105～23585～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MS2A -A450-B250-T20-F300-G140-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MS2A
15
180～300
150～300
39,400
39,900
40,300
40,300
41,200
42,100
301～400
45,600
46,100
46,500
46,500
47,400
48,300
301～400
150～300
45,600
46,100
46,500
46,500
47,400
48,300
301～400
53,700
54,200
54,600
54,600
55,500
56,400
401～500
150～300
52,000
52,500
52,900
52,900
53,800
54,700
301～400
61,800
62,300
62,700
62,700
63,600
64,500
20
180～300
150～300
44,000
44,500
44,900
44,900
45,800
46,700
301～400
51,800
52,300
52,700
52,700
53,600
54,500
301～400
150～300
51,800
52,300
52,700
52,700
53,600
54,500
301～400
62,000
62,500
62,900
62,900
63,800
64,700
401～500
150～300
59,800
60,300
60,700
60,700
61,600
62,500
301～400
72,400
72,900
73,300
73,300
74,200
75,100
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MS2A-A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-MS3A

Type表に戻る

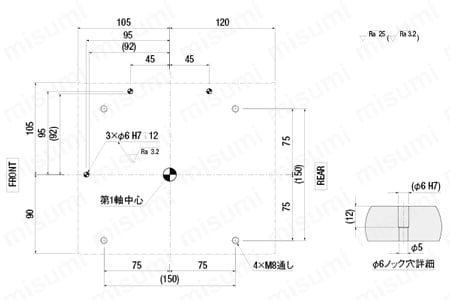

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RH-6CRH6020, RH-6CRH7020
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMS3A195～500180～40015
20		150～470150～3708
10
12		8
10
12		60～365
6HV230～40075～235200～370
6HP260～500180～400230～47075～18590～335
8H230～400115～235100～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MS3A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MS3A
15
195～300
180～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
180～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
180～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
195～300
180～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
180～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
180～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MS3A-A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-MS4A

Type表に戻る

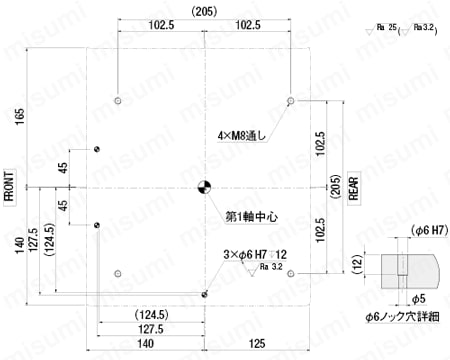

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：三菱電機
RH-3FRH35, RH-3FRH45, RH-3FRH55, RH-6FRH35,
RH-6FRH45, RH-6FRH55 （位置決め方式：外ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
■規格表
型式取付加工指定
1mm単位		選択指定
1mm単位		ボルト呼び径指定
1mm単位
通し穴ザグリ穴
Type穴数ABTFGNZL
PM4HMS4A225～500210～40015
20		150～470150～3708
10
12		8
10
12		105～380
6HV270～40075～235240～370
6HP290～500210～400260～47075～185135～350
8H270～400130～235120～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-MS4A-A450-B250-T20-F300-G140-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
MS4A
15
225～300
210～300
39,700
40,200
40,600
40,600
41,500
42,400
301～400
46,000
46,500
46,900
46,900
47,800
48,700
301～400
210～300
46,000
46,500
46,900
46,900
47,800
48,700
301～400
54,000
54,500
54,900
54,900
55,800
56,700
401～500
210～300
52,300
52,800
53,200
53,200
54,100
55,000
301～400
62,100
62,600
63,000
63,000
63,900
64,800
20
225～300
210～300
44,300
44,800
45,200
45,200
46,100
47,000
301～400
52,100
52,600
53,000
53,000
53,900
54,800
301～400
210～300
52,100
52,600
53,000
53,000
53,900
54,800
301～400
62,400
62,900
63,300
63,300
64,200
65,100
401～500
210～300
60,100
60,600
61,000
61,000
61,900
62,800
301～400
72,700
73,200
73,600
73,600
74,500
75,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合

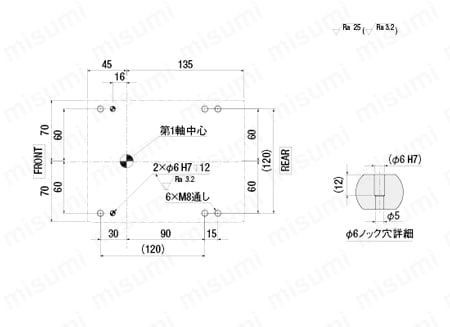

■追加工
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-MS4A -A450-B250-T20-F300-G140-Z12-L180-PHX

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
ロボット種類
ロボットモデル名
ロボット機種
ロボット位置決め方式
穴加工種類
長さ A(mm)
幅 B(mm)
板厚 T(mm)
長さ方向ボルトピッチ F(mm)
幅方向ボルトピッチ G(mm)
通し穴ボルト呼び径 N(mm)
ザグリ穴ボルト呼び径 Z
プレート内第1軸位置 L(mm)
H(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
4穴(4H)
180 ～ 500
150 ～ 400
15 ～ 20
120 ～ 470
120 ～ 370
8 ～ 12
-
45 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
4穴(4H)
180 ～ 500
150 ～ 400
15 ～ 20
120 ～ 470
120 ～ 370
-
8 ～ 12
45 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
4穴(4H)
195 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
8 ～ 12
-
60 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
4穴(4H)
195 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
-
8 ～ 12
60 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
4穴(4H)
225 ～ 500
210 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
8 ～ 12
-
105 ～ 380
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
4穴(4H)
225 ～ 500
210 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
-
8 ～ 12
105 ～ 380
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
4穴(4H)
180 ～ 500
190 ～ 400
15 ～ 20
140 ～ 470
140 ～ 370
8 ～ 12
-
100 ～ 420
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
4穴(4H)
180 ～ 500
190 ～ 400
15 ～ 20
140 ～ 470
140 ～ 370
-
8 ～ 12
100 ～ 420
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
4穴(4H)
215 ～ 500
260 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
8 ～ 12
-
115 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
4穴(4H)
215 ～ 500
260 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
-
8 ～ 12
115 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
4穴(4H)
265 ～ 500
330 ～ 400
15 ～ 20
210 ～ 470
210 ～ 370
8 ～ 12
-
140 ～ 375
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
4穴(4H)
265 ～ 500
330 ～ 400
15 ～ 20
210 ～ 470
210 ～ 370
-
8 ～ 12
140 ～ 375
-
10

1個

-( - )

11日目

垂直多関節
RV-CRシリーズ
RV-8CRL
外ノック
4穴(4H)
210 ～ 500
220 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
8 ～ 12
-
110 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-CRシリーズ
RV-8CRL
外ノック
4穴(4H)
210 ～ 500
220 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
-
8 ～ 12
110 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FRLL / RV-13FR / RV-20FR
外ノック
4穴(4H)
320 ～ 500
340 ～ 400
15 ～ 20
250 ～ 470
250 ～ 370
8 ～ 12
-
170 ～ 350
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FRLL / RV-13FR / RV-20FR
外ノック
4穴(4H)
320 ～ 500
340 ～ 400
15 ～ 20
250 ～ 470
250 ～ 370
-
8 ～ 12
170 ～ 350
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
6穴(6HP)
240 ～ 500
150 ～ 400
15 ～ 20
210 ～ 470
60 ～ 185
8 ～ 12
-
75 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
6穴(6HP)
240 ～ 500
150 ～ 400
15 ～ 20
210 ～ 470
60 ～ 185
-
8 ～ 12
75 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
6穴(6HP)
260 ～ 500
180 ～ 400
15 ～ 20
230 ～ 470
75 ～ 185
8 ～ 12
-
90 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
6穴(6HP)
260 ～ 500
180 ～ 400
15 ～ 20
230 ～ 470
75 ～ 185
-
8 ～ 12
90 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
6穴(6HP)
290 ～ 500
210 ～ 400
15 ～ 20
260 ～ 470
75 ～ 185
8 ～ 12
-
135 ～ 350
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
6穴(6HP)
290 ～ 500
210 ～ 400
15 ～ 20
260 ～ 470
75 ～ 185
-
8 ～ 12
135 ～ 350
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
6穴(6HP)
240 ～ 500
190 ～ 400
15 ～ 20
210 ～ 470
70 ～ 185
8 ～ 12
-
130 ～ 390
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
6穴(6HP)
240 ～ 500
190 ～ 400
15 ～ 20
210 ～ 470
70 ～ 185
-
8 ～ 12
130 ～ 390
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
6穴(6HP)
280 ～ 500
260 ～ 400
15 ～ 20
250 ～ 470
80 ～ 185
8 ～ 12
-
145 ～ 370
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
6穴(6HP)
280 ～ 500
260 ～ 400
15 ～ 20
250 ～ 470
80 ～ 185
-
8 ～ 12
145 ～ 370
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
6穴(6HP)
330 ～ 500
330 ～ 400
15 ～ 20
300 ～ 470
105 ～ 185
8 ～ 12
-
170 ～ 345
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
6穴(6HP)
330 ～ 500
330 ～ 400
15 ～ 20
300 ～ 470
105 ～ 185
-
8 ～ 12
170 ～ 345
-
10

1個

-( - )

11日目

垂直多関節
RV-CRシリーズ
RV-8CRL
外ノック
6穴(6HP)
270 ～ 500
220 ～ 400
15 ～ 20
240 ～ 470
80 ～ 185
8 ～ 12
-
140 ～ 370
-
10

1個

-( - )

11日目

垂直多関節
RV-CRシリーズ
RV-8CRL
外ノック
6穴(6HP)
270 ～ 500
220 ～ 400
15 ～ 20
240 ～ 470
80 ～ 185
-
8 ～ 12
140 ～ 370
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FRLL / RV-13FR / RV-20FR
外ノック
6穴(6HP)
380 ～ 500
340 ～ 400
15 ～ 20
350 ～ 470
125 ～ 185
8 ～ 12
-
200 ～ 320
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FRLL / RV-13FR / RV-20FR
外ノック
6穴(6HP)
380 ～ 500
340 ～ 400
15 ～ 20
350 ～ 470
125 ～ 185
-
8 ～ 12
200 ～ 320
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
6穴(6HV)
180 ～ 500
200 ～ 400
15 ～ 20
60 ～ 235
170 ～ 370
8 ～ 12
-
45 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
6穴(6HV)
180 ～ 500
200 ～ 400
15 ～ 20
60 ～ 235
170 ～ 370
-
8 ～ 12
45 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
6穴(6HV)
195 ～ 500
230 ～ 400
15 ～ 20
75 ～ 235
200 ～ 370
8 ～ 12
-
60 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
6穴(6HV)
195 ～ 500
230 ～ 400
15 ～ 20
75 ～ 235
200 ～ 370
-
8 ～ 12
60 ～ 365
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
6穴(6HV)
225 ～ 500
270 ～ 400
15 ～ 20
75 ～ 235
240 ～ 370
8 ～ 12
-
105 ～ 380
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
6穴(6HV)
225 ～ 500
270 ～ 400
15 ～ 20
75 ～ 235
240 ～ 370
-
8 ～ 12
105 ～ 380
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
6穴(6HV)
180 ～ 500
250 ～ 400
15 ～ 20
70 ～ 235
220 ～ 370
8 ～ 12
-
100 ～ 420
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
6穴(6HV)
180 ～ 500
250 ～ 400
15 ～ 20
70 ～ 235
220 ～ 370
-
8 ～ 12
100 ～ 420
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
6穴(6HV)
215 ～ 500
320 ～ 400
15 ～ 20
80 ～ 235
290 ～ 370
8 ～ 12
-
115 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
6穴(6HV)
215 ～ 500
320 ～ 400
15 ～ 20
80 ～ 235
290 ～ 370
-
8 ～ 12
115 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
6穴(6HV)
265 ～ 500
390 ～ 400
15 ～ 20
105 ～ 235
360 ～ 370
8 ～ 12
-
140 ～ 375
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
6穴(6HV)
265 ～ 500
390 ～ 400
15 ～ 20
105 ～ 235
360 ～ 370
-
8 ～ 12
140 ～ 375
-
10

1個

-( - )

11日目

垂直多関節
RV-CRシリーズ
RV-8CRL
外ノック
6穴(6HV)
210 ～ 500
280 ～ 400
15 ～ 20
80 ～ 235
250 ～ 370
8 ～ 12
-
110 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-CRシリーズ
RV-8CRL
外ノック
6穴(6HV)
210 ～ 500
280 ～ 400
15 ～ 20
80 ～ 235
250 ～ 370
-
8 ～ 12
110 ～ 400
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FRLL / RV-13FR / RV-20FR
外ノック
6穴(6HV)
320 ～ 500
-
15 ～ 20
125 ～ 235
-
8 ～ 12
-
170 ～ 350
370 ～ 400
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FRLL / RV-13FR / RV-20FR
外ノック
6穴(6HV)
320 ～ 500
-
15 ～ 20
125 ～ 235
-
-
8 ～ 12
170 ～ 350
370 ～ 400
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
8穴(8H)
240 ～ 500
200 ～ 400
15 ～ 20
105 ～ 235
85 ～ 185
8 ～ 12
-
75 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-3CRH4018
内ノック
8穴(8H)
240 ～ 500
200 ～ 400
15 ～ 20
105 ～ 235
85 ～ 185
-
8 ～ 12
75 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
8穴(8H)
260 ～ 500
230 ～ 400
15 ～ 20
115 ～ 235
100 ～ 185
8 ～ 12
-
90 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-CRHシリーズ
RH-6CRH6020 / RH-6CRH7020
内ノック
8穴(8H)
260 ～ 500
230 ～ 400
15 ～ 20
115 ～ 235
100 ～ 185
-
8 ～ 12
90 ～ 335
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
8穴(8H)
290 ～ 500
270 ～ 400
15 ～ 20
130 ～ 235
120 ～ 185
8 ～ 12
-
135 ～ 350
-
10

1個

-( - )

11日目

スカラ
RH-FRシリーズ
RH-6FRH / RH-3FRH35 / RH-3FRH45 / RH-3FRH55 / RH-6FRH35 / RH-6FRH45 / RH-6FRH55
外ノック
8穴(8H)
290 ～ 500
270 ～ 400
15 ～ 20
130 ～ 235
120 ～ 185
-
8 ～ 12
135 ～ 350
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
8穴(8H)
240 ～ 500
250 ～ 400
15 ～ 20
105 ～ 235
110 ～ 185
8 ～ 12
-
130 ～ 390
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-2FR / RV-2FRL
外ノック
8穴(8H)
240 ～ 500
250 ～ 400
15 ～ 20
105 ～ 235
110 ～ 185
-
8 ～ 12
130 ～ 390
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
8穴(8H)
280 ～ 500
320 ～ 400
15 ～ 20
125 ～ 235
145 ～ 185
8 ～ 12
-
145 ～ 370
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-4FR / RV-4FRL
外ノック
8穴(8H)
280 ～ 500
320 ～ 400
15 ～ 20
125 ～ 235
145 ～ 185
-
8 ～ 12
145 ～ 370
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
8穴(8H)
330 ～ 500
390 ～ 400
15 ～ 20
150 ～ 235
180 ～ 185
8 ～ 12
-
170 ～ 345
-
10

1個

-( - )

11日目

垂直多関節
RV-FRシリーズ
RV-7FR / RV-7FRL
外ノック
8穴(8H)
330 ～ 500
390 ～ 400
15 ～ 20
150 ～ 235
180 ～ 185
-
8 ～ 12
170 ～ 345
-
10

1個

-( - )

11日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

三菱電機製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレートサイズ、プレート内ロボット第1軸位置、ボルト呼び径の各指定が可能です。

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ロボット取付プレート-三菱電機

ロボット取付プレート-三菱電機

    ロボット取付プレート-ファナック

    ロボット取付プレート-ファナック

      ロボット取付プレート-安川電機

      ロボット取付プレート-安川電機

        ロボット取付プレート-不二越

        ロボット取付プレート-不二越

          ロボット取付プレート-エプソン

          ロボット取付プレート-エプソン

            ロボット取付プレート-デンソーウェーブ

            ロボット取付プレート-デンソーウェーブ

              ロボット取付プレート-ヤマハ

              ロボット取付プレート-ヤマハ

                ロボットスタンド角タイプ-三菱電機

                ロボットスタンド角タイプ-三菱電機

                  ロボットスタンド角タイプ-安川電機

                  ロボットスタンド角タイプ-安川電機

                    ロボットスタンド角タイプ-ファナック

                    ロボットスタンド角タイプ-ファナック

                      ロボットスタンド角タイプ-エプソン

                      ロボットスタンド角タイプ-エプソン

                        ロボットスタンド角タイプ-デンソーウェーブ

                        ロボットスタンド角タイプ-デンソーウェーブ

                          ロボットスタンド角タイプ-不二越

                          ロボットスタンド角タイプ-不二越
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 11日目   11日目   11日目   11日目   11日目   11日目   11日目   19日目   19日目   19日目   19日目   19日目   19日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            形状 プレート プレート プレート プレート プレート プレート プレート スタンド スタンド スタンド スタンド スタンド スタンド
                            ロボットメーカー 三菱電機 ファナック 安川電機 不二越 エプソン デンソーウェーブ ヤマハ 三菱電機 安川電機 ファナック エプソン デンソーウェーブ 不二越
                            材質 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400
                            表面処理 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ

                            ロボット取付プレート-三菱電機のレビュー

                            この商品のレビューはありません レビューを書く

                            ロボットスタンド・ロボット取付プレートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
