ロボット取付プレート-ヤマハ

ロボット取付プレート-ヤマハ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ヤマハ製ロボットの各機種に合わせた、取付穴加工済のプレートです。プレートサイズ...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定32件の候補があります。

Loading...

外形図・規格表



■Type表
対応ロボット機種
　　
[ M ]材質
　　
[ S ]表面処理
Type
取付加工
リンク
ロボット位置
決め方式[ ! ]
取付加工
YK400XE-4
（可搬質量4kg/
リーチ400mm）
SS400
（比重7.85）
無電解
ニッケルメッキ
PM
内ノック[ ! ]
YMS2A
 規格表

YK250XG
（可搬質量5kg/
リーチ250mm）

YK350XG
（可搬質量5kg/
リーチ350mm）		YK400XG
（可搬質量5kg/
リーチ400mm）		YK500XGL
（可搬質量5kg/
リーチ500mm）		YK600XGL
（可搬質量5kg/
リーチ600mm）
-
YMS3A
 規格表
YK510XE-10
（可搬質量
10kg/
リーチ510mm）		YK610XE-10
（可搬質量
10kg/
リーチ610mm）		YK710XE-10
（可搬質量
10kg/
リーチ710mm）
内ノック[ ! ]
YMS4A
 規格表
YK500XG
（可搬質量
10kg/
リーチ500mm）		YK600XG
（可搬質量
10kg/
リーチ600mm）		YK700XGL
（可搬質量
10kg/
リーチ700mm）
-
YMS5A
 規格表
[ ! ]商品の使用例は以下をご確認ください。
[ ! ]可搬質量、リーチのロボット記載スペックはメーカーカタログをご確認ください。
[ ! ]ロボット位置決めピン選択の方式（内ノック）は以下使用例をご確認ください。
[ ! ]内ノック：ロボット座面のノック穴を利用して位置決め
■使用例



PM□□□-YMS2A

Type表に戻る

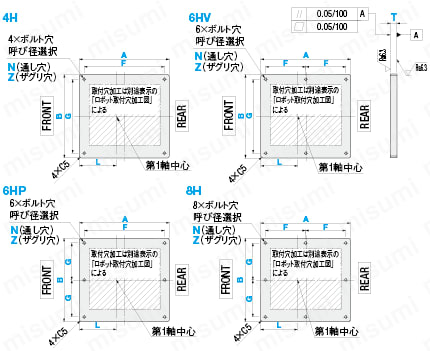

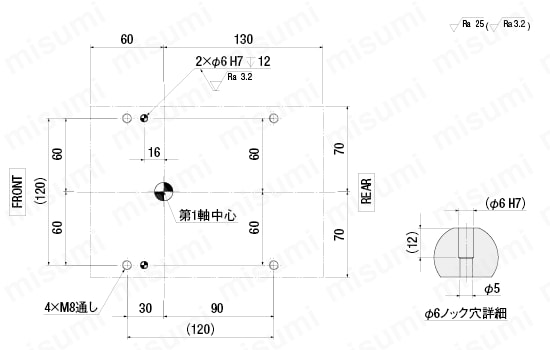

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：ヤマハ
YK400XE-4
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]斜線部ロボット取付加工エリアに右図のロボット取付穴加工図の穴加工が施されます。
■規格表
型式
取付加工
指定
1mm単位
選択
指定
1mm単位
ボルト呼び径
指定
1mm単位
通し穴
ザグリ穴
Type
穴数
A
B
T
F
G
N
Z
L
PM
4H
YMS2A
190～500
150～400
15
20
140～470
120～370
8
10
12
8
10
12
60～370
6HV
200～400
70～235
170～370
6HP
250～500
150～400
220～470
60～185
90～340
8H
200～400
110～235
85～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YMS2A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
YMS2A
15
190～300
150～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
150～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
150～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
190～300
150～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
150～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
150～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
追加工
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YMS2A-A450-B250-T20-F300-G140-Z12-L180-PHX



PM□□□-YMS3A

Type表に戻る

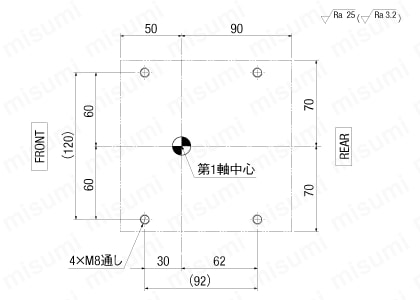

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：ヤマハ
YK250XG、YK350XG、YK400XG、YK500XGL、YK600XGL
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]斜線部ロボット取付加工エリアに右図のロボット取付穴加工図の穴加工が施されます。
■規格表
型式
取付加工
指定
1mm単位
選択
指定
1mm単位
ボルト呼び径
指定
1mm単位
通し穴
ザグリ穴
Type
穴数
A
B
T
F
G
N
Z
L
PM
4H
YMS3A
140～500
150～400
15
20
100～470
120～370
8
10
12
8
10
12
50～410
6HV
200～400
50～235
170～370
6HP
200～500
150～400
170～470
60～185
80～380
8H
200～400
85～235
85～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YMS3A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
YMS3A
15
140～300
150～300
36,600
37,100
37,500
37,500
38,400
39,300
301～400
42,900
43,400
43,800
43,800
44,700
45,600
301～400
150～300
42,900
43,400
43,800
43,800
44,700
45,600
301～400
50,900
51,400
51,800
51,800
52,700
53,600
401～500
150～300
49,300
49,800
50,200
50,200
51,100
52,000
301～400
59,100
59,600
60,000
60,000
60,900
61,800
20
140～300
150～300
41,200
41,700
42,100
42,100
43,000
43,900
301～400
49,100
49,600
50,000
50,000
50,900
51,800
301～400
150～300
49,100
49,600
50,000
50,000
50,900
51,800
301～400
59,400
59,900
60,300
60,300
61,200
62,100
401～500
150～300
57,100
57,600
58,000
58,000
58,900
59,800
301～400
69,700
70,200
70,600
70,600
71,500
72,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合



PM□□□-YMS4A

Type表に戻る

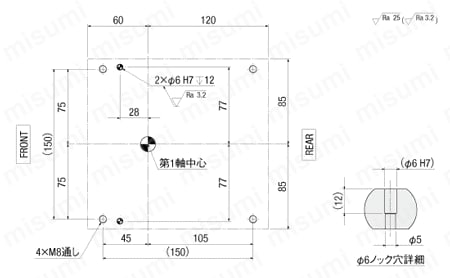

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：ヤマハ
YK510XE10、YK610XE-10、YK710XE-10
（位置決め方式：内ノック）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]斜線部ロボット取付加工エリアに右図のロボット取付穴加工図の穴加工が施されます。
■規格表
型式
取付加工
指定
1mm単位
選択
指定
1mm単位
ボルト呼び径
指定
1mm単位
通し穴
ザグリ穴
Type
穴数
A
B
T
F
G
N
Z
L
PM
4H
YMS4A
180～500
180～400
15
20
150～470
150～370
8
10
12
8
10
12
60～380
6HV
230～400
75～235
200～370
6HP
240～500
180～400
210～470
75～185
90～350
8H
230～400
105～235
100～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YMS4A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
YMS4A
15
180～300
180～300
38,700
39,200
39,600
39,600
40,500
41,400
301～400
45,000
45,500
45,900
45,900
46,800
47,700
301～400
180～300
45,000
45,500
45,900
45,900
46,800
47,700
301～400
52,900
53,400
53,800
53,800
54,700
55,600
401～500
180～300
51,300
51,800
52,200
52,200
53,100
54,000
301～400
61,100
61,600
62,000
62,000
62,900
63,800
20
180～300
180～300
43,200
43,700
44,100
44,100
45,000
45,900
301～400
51,100
51,600
52,000
52,000
52,900
53,800
301～400
180～300
51,100
51,600
52,000
52,000
52,900
53,800
301～400
61,400
61,900
62,300
62,300
63,200
64,100
401～500
180～300
59,100
59,600
60,000
60,000
60,900
61,800
301～400
71,700
72,200
72,600
72,600
73,500
74,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合
AlterationsCodeSpec.￥/1Code
位置決め用
ノック穴追加		ノック穴を
FRONT側に
2ヶ所追加		PHX
1,000
ノック穴を
左右側面に
2ヶ所追加		PHY
1,000
[ ! ]PHX、PHY何れか一方のみ加工できます。
追加工
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L-（PHX・PHY）
PM6HP-YMS4A-A450-B250-T20-F300-G100-Z12-L180-PHX



PM□□□-YMS5A

Type表に戻る

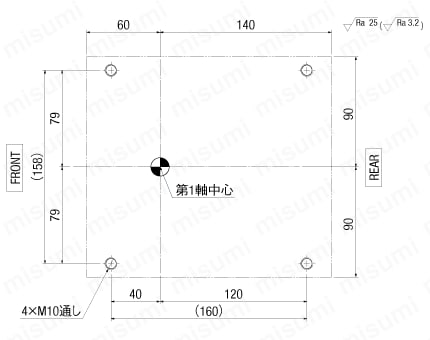

■プレート加工図■ロボット取付穴加工図
対応ロボット機種：ヤマハ
YK500XG、YK600XG、YK700XGL
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ロボット機種により一部のプレート取付ボルト穴が使用できなくなる場合があります。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]ノック穴の内部に表面処理が残らない場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準拠。ただし、面取り公差は除く
[ ! ]指示無き角部面取C0.2～0.3
[ ! ]斜線部ロボット取付加工エリアに右図のロボット取付穴加工図の穴加工が施されます。
■規格表
型式
取付加工
指定
1mm単位
選択
指定
1mm単位
ボルト呼び径
指定
1mm単位
通し穴
ザグリ穴
Type
穴数
A
B
T
F
G
N
Z
L
PM
4H
YMS5A
200～500
190～400
15
20
160～470
160～370
8
10
12
8
10
12
60～360
6HV
240～400
80～235
210～370
6HP
260～500
190～400
230～470
80～185
90～330
8H
240～400
115～235
105～185
[ ! ]プレート端面からプレート固定用ボルト穴までは15mm必要かつ、取付加工エリアとプレート固定用ボルト穴までは15mm必要です。
[ ! ]板厚に応じて選択できるボルト呼び径は取付穴仕様の表をご覧ください。
[ ! ]追加工適用時には、プレート端面から位置決め穴までは15mm必要かつ、取付加工エリアと位置決め穴までは15mm必要です。
■取付穴仕様
ボルト呼び径NZT
通し穴径ザグリ穴径ザグリ深さ適用板厚
89148.615, 20
101117.510.815, 20
1214201320
穴加工詳細
N（通し穴）Z（ザグリ穴）
ボルト
呼び径		81012
d91114
d11417.520
h8.610.813
■注文例
型式-取付加工-A-B-T-F-G-ボルト
呼び径		-L
PM4H-YMS5A-A450-B250-T20-F300-G200-Z12-L180
■価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
取付加工
T
A
B
N(通し穴)
Z(ザグリ穴)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
穴数4
(4H)
穴数6
(6HV/P)
穴数8
(8H)
YMS5A
15
200～300
190～300
36,600
37,100
37,500
37,500
38,400
39,300
301～400
42,900
43,400
43,800
43,800
44,700
45,600
301～400
190～300
42,900
43,400
43,800
43,800
44,700
45,600
301～400
50,900
51,400
51,800
51,800
52,700
53,600
401～500
190～300
49,300
49,800
50,200
50,200
51,100
52,000
301～400
59,100
59,600
60,000
60,000
60,900
61,800
20
200～300
190～300
41,200
41,700
42,100
42,100
43,000
43,900
301～400
49,100
49,600
50,000
50,000
50,900
51,800
301～400
190～300
49,100
49,600
50,000
50,000
50,900
51,800
301～400
59,400
59,900
60,300
60,300
61,200
62,100
401～500
190～300
57,100
57,600
58,000
58,000
58,900
59,800
301～400
69,700
70,200
70,600
70,600
71,500
72,400
■数量スライド価格表
数量区分標準対応個別対応
小口大口
数量1～56～
出荷日通常お見積り
■納期
 9 日目出荷

■追加工納期
 10 日目出荷PHX、PHY指定の場合

型番リスト

表示件数:
  1. 1
型番
ロボット機種
ロボット位置決め方式
穴加工種類
長さ A(mm)
幅 B(mm)
板厚 T(mm)
長さ方向ボルトピッチ F(mm)
幅方向ボルトピッチ G(mm)
通し穴ボルト呼び径 N
ザグリ穴ボルト呼び径 Z
プレート内第1軸位置 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
YK400XE-4
内ノック
4穴(4H)
190 ～ 500
150 ～ 400
15 ～ 20
140 ～ 470
120 ～ 370
8 ～ 12
-
60 ～ 370
10

1個

-( - )

11日目

YK400XE-4
内ノック
4穴(4H)
190 ～ 500
150 ～ 400
15 ～ 20
140 ～ 470
120 ～ 370
-
8 ～ 12
60 ～ 370
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
4穴(4H)
140 ～ 500
150 ～ 400
15 ～ 20
100 ～ 470
120 ～ 370
8 ～ 12
-
50 ～ 410
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
4穴(4H)
140 ～ 500
150 ～ 400
15 ～ 20
100 ～ 470
120 ～ 370
-
8 ～ 12
50 ～ 410
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
4穴(4H)
180 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
8 ～ 12
-
60 ～ 380
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
4穴(4H)
180 ～ 500
180 ～ 400
15 ～ 20
150 ～ 470
150 ～ 370
-
8 ～ 12
60 ～ 380
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
4穴(4H)
200 ～ 500
190 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
8 ～ 12
-
60 ～ 360
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
4穴(4H)
200 ～ 500
190 ～ 400
15 ～ 20
160 ～ 470
160 ～ 370
-
8 ～ 12
60 ～ 360
10

1個

-( - )

11日目

YK400XE-4
内ノック
6穴(6HP)
250 ～ 500
150 ～ 400
15 ～ 20
220 ～ 470
60 ～ 185
8 ～ 12
-
90 ～ 340
10

1個

-( - )

11日目

YK400XE-4
内ノック
6穴(6HP)
250 ～ 500
150 ～ 400
15 ～ 20
220 ～ 470
60 ～ 185
-
8 ～ 12
90 ～ 340
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
6穴(6HP)
200 ～ 500
150 ～ 400
15 ～ 20
170 ～ 470
60 ～ 185
8 ～ 12
-
80 ～ 380
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
6穴(6HP)
200 ～ 500
150 ～ 400
15 ～ 20
170 ～ 470
60 ～ 185
-
8 ～ 12
80 ～ 380
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
6穴(6HP)
240 ～ 500
180 ～ 400
15 ～ 20
210 ～ 470
75 ～ 185
8 ～ 12
-
90 ～ 350
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
6穴(6HP)
240 ～ 500
180 ～ 400
15 ～ 20
210 ～ 470
75 ～ 185
-
8 ～ 12
90 ～ 350
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
6穴(6HP)
260 ～ 500
190 ～ 400
15 ～ 20
230 ～ 470
80 ～ 185
8 ～ 12
-
90 ～ 330
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
6穴(6HP)
260 ～ 500
190 ～ 400
15 ～ 20
230 ～ 470
80 ～ 185
-
8 ～ 12
90 ～ 330
10

1個

-( - )

11日目

YK400XE-4
内ノック
6穴(6HV)
190 ～ 500
200 ～ 400
15 ～ 20
70 ～ 235
170 ～ 370
8 ～ 12
-
60 ～ 370
10

1個

-( - )

11日目

YK400XE-4
内ノック
6穴(6HV)
190 ～ 500
200 ～ 400
15 ～ 20
70 ～ 235
170 ～ 370
-
8 ～ 12
60 ～ 370
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
6穴(6HV)
140 ～ 500
200 ～ 400
15 ～ 20
50 ～ 235
170 ～ 370
8 ～ 12
-
50 ～ 410
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
6穴(6HV)
140 ～ 500
200 ～ 400
15 ～ 20
50 ～ 235
170 ～ 370
-
8 ～ 12
50 ～ 410
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
6穴(6HV)
180 ～ 500
230 ～ 400
15 ～ 20
75 ～ 235
200 ～ 370
8 ～ 12
-
60 ～ 380
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
6穴(6HV)
180 ～ 500
230 ～ 400
15 ～ 20
75 ～ 235
200 ～ 370
-
8 ～ 12
60 ～ 380
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
6穴(6HV)
200 ～ 500
240 ～ 400
15 ～ 20
80 ～ 235
210 ～ 370
8 ～ 12
-
60 ～ 360
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
6穴(6HV)
200 ～ 500
240 ～ 400
15 ～ 20
80 ～ 235
210 ～ 370
-
8 ～ 12
60 ～ 360
10

1個

-( - )

11日目

YK400XE-4
内ノック
8穴(8H)
250 ～ 500
200 ～ 400
15 ～ 20
110 ～ 235
85 ～ 185
8 ～ 12
-
90 ～ 340
10

1個

-( - )

11日目

YK400XE-4
内ノック
8穴(8H)
250 ～ 500
200 ～ 400
15 ～ 20
110 ～ 235
85 ～ 185
-
8 ～ 12
90 ～ 340
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
8穴(8H)
200 ～ 500
200 ～ 400
15 ～ 20
85 ～ 235
85 ～ 185
8 ～ 12
-
80 ～ 380
10

1個

-( - )

11日目

YK250XG / YK350XG / YK400XG / YK500XGL / YK600XGL
-
8穴(8H)
200 ～ 500
200 ～ 400
15 ～ 20
85 ～ 235
85 ～ 185
-
8 ～ 12
80 ～ 380
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
8穴(8H)
240 ～ 500
230 ～ 400
15 ～ 20
105 ～ 235
100 ～ 185
8 ～ 12
-
90 ～ 350
10

1個

-( - )

11日目

YK510XE-10 / YK610XE-10 / YK710XE-10
内ノック
8穴(8H)
240 ～ 500
230 ～ 400
15 ～ 20
105 ～ 235
100 ～ 185
-
8 ～ 12
90 ～ 350
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
8穴(8H)
260 ～ 500
240 ～ 400
15 ～ 20
115 ～ 235
105 ～ 185
8 ～ 12
-
90 ～ 330
10

1個

-( - )

11日目

YK500XG / YK600XG / YK700XGL
-
8穴(8H)
260 ～ 500
240 ～ 400
15 ～ 20
115 ～ 235
105 ～ 185
-
8 ～ 12
90 ～ 330
10

1個

-( - )

11日目

  1. 1

Loading...

詳細情報

基本情報

ヤマハ製ロボットの各機種に合わせた、取付穴加工済のプレートです。
プレートサイズ、プレート内ロボット第1軸位置、ボルト呼び径の各指定が可能です。

(i)ご注意

  • その他ロボット部品はこちら
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 商品のお引渡し条件：総重量30kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ロボット取付プレート-ヤマハ

ロボット取付プレート-ヤマハ

    ロボット取付プレート-安川電機

    ロボット取付プレート-安川電機

      ロボット取付プレート-エプソン

      ロボット取付プレート-エプソン

        ロボットスタンド-三菱電機製ロボット対応

        ロボットスタンド-三菱電機製ロボット対応

          ロボットスタンド-安川電機

          ロボットスタンド-安川電機

            ロボットスタンド角タイプ-三菱電機

            ロボットスタンド角タイプ-三菱電機

              ロボットスタンド角タイプ-安川電機

              ロボットスタンド角タイプ-安川電機

                ロボットスタンド角タイプ-ファナック

                ロボットスタンド角タイプ-ファナック

                  ロボットスタンド角タイプ-不二越

                  ロボットスタンド角タイプ-不二越

                    ロボットスタンド角タイプ-エプソン

                    ロボットスタンド角タイプ-エプソン

                      ロボットスタンド角タイプ-デンソーウェーブ

                      ロボットスタンド角タイプ-デンソーウェーブ

                        ロボットスタンド-ヤマハ

                        ロボットスタンド-ヤマハ

                          ロボット取付プレート-ファナック

                          ロボット取付プレート-ファナック
                            メーカー ミスミ ミスミ ミスミ 鍋屋バイテック ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - 75,499円～ - - - - - - - - -
                            通常出荷日 11日目   11日目   11日目   8日目～   8日目～   19日目   19日目   19日目   19日目   19日目   19日目   8日目～   11日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            形状 プレート プレート プレート スタンド スタンド スタンド スタンド スタンド スタンド スタンド スタンド スタンド プレート
                            ロボット種類 スカラ - - - 垂直多関節 垂直多関節 垂直多関節 垂直多関節 垂直多関節 垂直多関節 垂直多関節 - -
                            ロボットメーカー ヤマハ 安川電機 エプソン 三菱電機 安川電機 三菱電機 安川電機 ファナック 不二越 エプソン デンソーウェーブ ヤマハ ファナック
                            ロボットモデル名 YK-Xシリーズ - - - - - GPシリーズ - MZシリーズ - - - -

                            ロボット取付プレート-ヤマハのレビュー

                            この商品のレビューはありません レビューを書く

                            ロボットスタンド・ロボット取付プレートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
