【エコノミーシリーズ】 RoHS対応取手丸棒外付けタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 400円～ 2,300円

税込価格: 440円～ 2,530円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

面付形
面付形種類：

U字形
グリップ断面形状：

丸形
U字形種類：

折りたたみ式取手

(i)ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
台座と取手を組み合わせるためのボルトは付属していません。

型番

未確定31件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

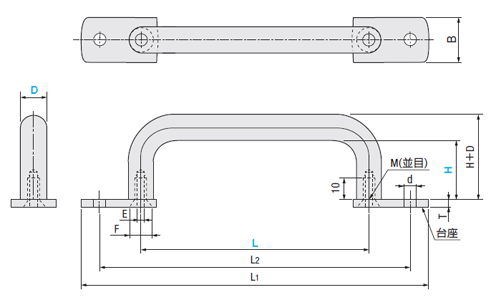

外形図

[ ! ]取手と台座を組み合わせるためのボルトは付属していません。

規格表

【材質表】

Type			本体		［A］付属品
D=6	D=7	D=10・12	［M］材質	［S］表面処理	［A］付属品
C-NUWANC	-	C-NUWAN	スチール	クロムメッキ	台座2コ	［M］ステンレス
-	C-NUWANCS	C-NUWANS	ステンレス	バフ研磨
-	-	C-NUWANA	アルミ合金	バフ研磨
-	-	C-NUWANB		静電塗装（黒）
-	-	C-NUWANEA		白アルマイト

[ ! ]取付用のねじは付属しません。

注文例		型式（Type·D）	-	L	-	H	-	記号
		C-NUWAN10	-	110	-	27	-	P

【規格表】
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■ グリップ径D=6・7

型式		L	記号	H	全高 D＋H＋T	L1	L2	M	台座					適用ボルト	￥基準単価
Type	D								E	F	d	T	B
C-NUWANC （スチール・クロムメッキ）	6	48	P （外付けタイプ）	37	47	108	88	4	4.2	11	4.5	4	17	皿ボルト4-10	1,870
		66				126	106								1,870
C-NUWANCS （ステンレス・バフ研磨）	7	68		23	34	128	108	5	5.2		5.5			皿ボルト5-10	2,300

■ グリップ径D=10・12

型式		L	H	記号	全高 D＋H＋T	L1	L2	M	台座					適用ボルト	￥基準単価
Type	D								E	F	d	T	B		C-NUWAN	C-NUWANS	C-NUWANA	C-NUWANB	C-NUWANEA
C-NUWAN （スチール・クロムメッキ） C-NUWANS （ステンレス・バフ研磨） C-NUWANA （アルミ合金・バフ研磨） C-NUWANB （アルミ合金・静電塗装（黒）） C-NUWANEA （アルミ合金・白アルマイト）	10	80	27	P （外付けタイプ）	41	140	120	5	5.2	11	5.5	4	17	皿ボルト5-10	400	－	620	1,230	1,550
			50		64										460		－	－	－
		100	27		41	160	140								400	550		1,280	1,600
			50		64										420			－	－
		110	27		41	170	150									560
			30		46	174		6	6.5	15	6.5	6	19	皿ボルト6-10	－
			50		64	170		5	5.2	11	5.5	4	17	皿ボルト5-10
		120	27		41	180	160								420			1,280
			30		46	184		6	6.5	15	6.5	6	19	皿ボルト6-10	－			－
			50		64	180		5	5.2	11	5.5	4	17	皿ボルト5-10	420
		125	27		41	185	165									－			1,710
			50		64														－
		160	27		41	220	200								－	600
	12	150	40		58	214	190	8	8.5	17	8.5	6	19	皿ボルト8-10	640	920
			75		93										670	－

[ ! ]台座と取手を組み合わせるためのボルトは付属していません。
[ ! ]推奨ボルトは皿ボルト E-GSFB です。ボルトサイズは規格表内、適用ボルトをご参照ください。

製品比較情報

当社類似品はこちらです。寸法、仕様の違いをご確認の上、ご検討ください。

注意事項

クロムメッキ品はメッキ処理の性質上、光沢度に若干のばらつきがありますが、商品の性能には影響ございません。
台座と取手を組み合わせるためのボルトは付属していません。お客様自身でご用意をお願いします。なお、ボルトサイズは規格表内、適用ボルトをご参照ください。

型番リスト

表示件数:

型番	材質	表面処理	ピッチ寸法（L2）(mm)	グリップ太さ（D）(mm)	全高（D+H+T）(mm)	長手寸法 L1(mm)	内高H(mm)	本体穴ピッチ（L）(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-NUWAN10-80-27-P	[スチール] スチール	クロムメッキ	120	10	41	140	27	80	1個	400円( 440円 )	在庫品1日目当日出荷可能
注文停止中 C-NUWAN10-80-50-P	[スチール] スチール	クロムメッキ	120	10	64	140	50	80	1個	460円( 506円 )	-
C-NUWAN10-100-27-P	[スチール] スチール	クロムメッキ	140	10	41	160	27	100	1個	400円( 440円 )	在庫品1日目当日出荷可能
C-NUWAN10-100-50-P	[スチール] スチール	クロムメッキ	140	10	64	160	50	100	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-NUWAN10-110-27-P	[スチール] スチール	クロムメッキ	150	10	41	170	27	110	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-NUWAN10-120-27-P	[スチール] スチール	クロムメッキ	160	10	41	180	27	120	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-NUWAN10-120-50-P	[スチール] スチール	クロムメッキ	160	10	64	180	50	120	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-NUWAN10-125-27-P	[スチール] スチール	クロムメッキ	165	10	41	185	27	125	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-NUWAN10-125-50-P	[スチール] スチール	クロムメッキ	165	10	64	185	50	125	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-NUWAN12-150-40-P	[スチール] スチール	クロムメッキ	190	12	58	214	40	150	1個	640円( 704円 )	在庫品1日目当日出荷可能
C-NUWAN12-150-75-P	[スチール] スチール	クロムメッキ	190	12	93	214	75	150	1個	670円( 737円 )	在庫品1日目当日出荷可能
C-NUWANA10-80-27-P	[アルミニウム] アルミニウム	バフ研磨	120	10	41	140	27	80	1個	620円( 682円 )	在庫品1日目当日出荷可能
C-NUWANB10-80-27-P	[アルミニウム] アルミニウム	静電塗装	120	10	41	140	27	80	1個	1,230円( 1,353円 )	在庫品1日目当日出荷可能
C-NUWANB10-100-27-P	[アルミニウム] アルミニウム	静電塗装	140	10	41	160	27	100	1個	1,280円( 1,408円 )	在庫品1日目当日出荷可能
C-NUWANB10-120-27-P	[アルミニウム] アルミニウム	静電塗装	160	10	41	180	27	120	1個	1,280円( 1,408円 )	在庫品1日目当日出荷可能
C-NUWANC6-48-P	[スチール] スチール	クロムメッキ	88	6	47	108	37	48	1個	1,870円( 2,057円 )	在庫品1日目当日出荷可能
C-NUWANC6-66-P	[スチール] スチール	クロムメッキ	106	6	47	126	37	66	1個	1,870円( 2,057円 )	在庫品1日目当日出荷可能
C-NUWANCS7-68-P	[ステンレス] ステンレス	バフ研磨	108	7	34	128	23	68	1個	2,300円( 2,530円 )	在庫品1日目当日出荷可能
C-NUWANEA10-80-27-P	[アルミニウム] アルミニウム	[アルマイト] アルマイト処理	120	10	41	140	27	80	1個	1,550円( 1,705円 )	在庫品1日目当日出荷可能
C-NUWANEA10-100-27-P	[アルミニウム] アルミニウム	[アルマイト] アルマイト処理	140	10	41	160	27	100	1個	1,600円( 1,760円 )	在庫品1日目当日出荷可能
C-NUWANEA10-125-27-P	[アルミニウム] アルミニウム	[アルマイト] アルマイト処理	165	10	41	185	27	125	1個	1,710円( 1,881円 )	在庫品1日目当日出荷可能
C-NUWANS10-100-27-P	[ステンレス] ステンレス	バフ研磨	140	10	41	160	27	100	1個	550円( 605円 )	在庫品1日目当日出荷可能
C-NUWANS10-100-50-P	[ステンレス] ステンレス	バフ研磨	140	10	64	160	50	100	1個	550円( 605円 )	在庫品1日目当日出荷可能
C-NUWANS10-110-27-P	[ステンレス] ステンレス	バフ研磨	150	10	41	170	27	110	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUWANS10-110-30-P	[ステンレス] ステンレス	バフ研磨	150	10	46	174	30	110	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUWANS10-110-50-P	[ステンレス] ステンレス	バフ研磨	150	10	64	170	50	110	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUWANS10-120-27-P	[ステンレス] ステンレス	バフ研磨	160	10	41	180	27	120	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUWANS10-120-30-P	[ステンレス] ステンレス	バフ研磨	160	10	46	184	30	120	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUWANS10-120-50-P	[ステンレス] ステンレス	バフ研磨	160	10	64	180	50	120	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUWANS10-160-27-P	[ステンレス] ステンレス	バフ研磨	200	10	41	220	27	160	1個	600円( 660円 )	在庫品1日目当日出荷可能
C-NUWANS12-150-40-P	[ステンレス] ステンレス	バフ研磨	190	12	58	214	40	150	1個	920円( 1,012円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
台座と取手を組み合わせるためのボルトは付属していません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
