１０シリーズ（溝幅１2ｍｍ）　６０角アルミフレーム用板金プレート　角タイプ

１０シリーズ（溝幅１2ｍｍ）　６０角アルミフレーム用板金プレート　角タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
533円 ～ 1,922円
税込価格
586円 ～ 2,114円

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締...

詳細情報を確認する

(i)ご注意

  • 10シリーズアルミフレームとの締結の際、板金ブラケットだけの使用ではなく、他の直角ブラケットなどを併用してください。
  • 板金ブラケット単品でのご使用の場合、8シリーズ以下など他シリーズ商品との締結にご使用下さい。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

Loading...

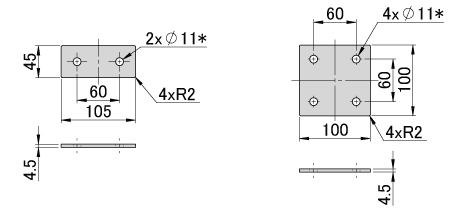

外形図・規格表



HPTSS10-10
HPTSS10-12

HPTSD10-10
HPTSD10-12



＊HPTSS10-12はφ13.5

＊HPTSD10-12はφ13.5

Type[ M ]材質[ S ]表面処理
HPTSSSPHC三価クロメート
HPTSD


規格表

型式
HPTSS10-10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適用ボルト・ナット\基準単価\スライド単価
ボルト個数ナット個数1～99コ100～120コ
HPTSS10-10160M10-202M102510490
HPTSS10-12156M12-20M12
HPTSD10-10339M10-204M104710680
HPTSD10-12332M12-20M12720690


追加工

型式－(SET)
HPTSS10-10－SET

AlterationsCodeSpec.型式\/1Code
SETSEPSEU
適用ボルト
ナットセット		SET
SEP
（後入れバネナット）

SEU
（先入れバネナット）		各プレートをフレームに取り付ける、
適用ボルト・ナットをセットにします。		HPTSS10-10390470420
HPTSS10-12480560515
HPTSD10-10780940840
HPTSD10-129601,1201,025
[ ! ]材質：－SET,－SEP,－SEU指定時は、ボルトCBMがRoHS非対応となります。

追加工詳細

■SPHC（HPTBS10, HPTCUL10, HPTLS10, HPTSD10, HPTSS10, HPTTS10）の追加工
