【エコノミーシリーズ】 角型光電センサ

【エコノミーシリーズ】 角型光電センサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
2,680円 ～ 3,810円
税込価格
2,948円 ～ 4,191円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年2月時点の情報になります。

型番

未確定2件の候補があります。

Loading...

外形図・規格表

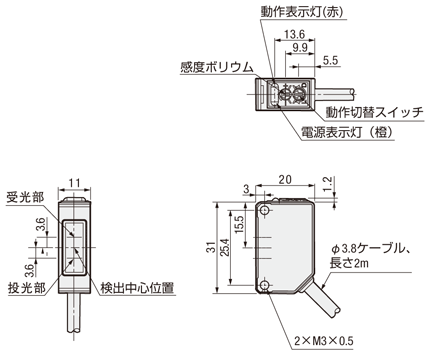

外形図
E－MSMD
E－MSMH
E－MSMB

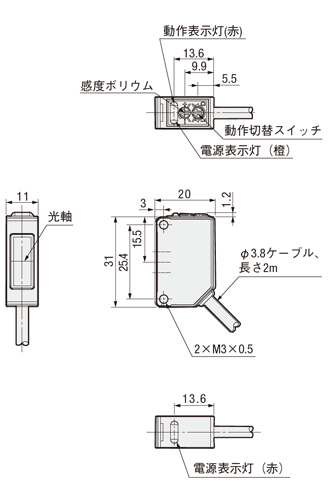

E－MSMT 受光器 投光器

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ミラーは付属します。

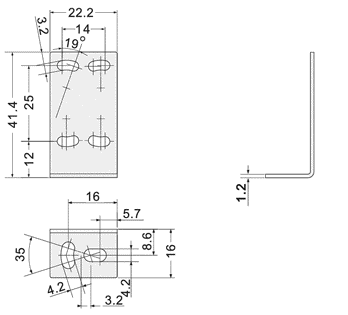

取付金具

[ ! ]各タイプ共通
取り付けねじ：M3×10 4個付属

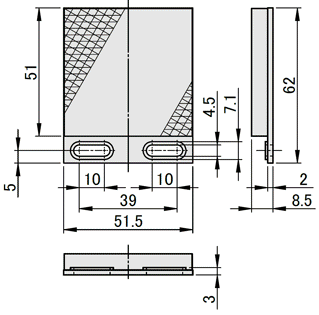

反射ミラー

[ ! ]E－MSMB タイプに付属
取り付けねじは付属しません

型番
付属品
取付金具
取付金具×1個
(材質：SUS304)
マイナスドライバー
反射ミラー
単品型番
座金組込ナベ小ねじ
(M3×10)4個
(別売)
E-MSMD
E-MSMH
拡散反射型
1組付属
1個付属
付属しません
E-MSMB
回帰(ミラー)反射型
1組付属
1個付属
E-MSMT
透過型
2組付属
付属しません
[ ! ]反射ミラーの単品販売は標準部品としてのお取り扱いがありません。
規格表
型式
E-MSMH91N-2M
・下表の価格表は25年2月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番検出方式形状光源検出範囲
※1参考値		出力形態調整方法￥基準単価
NPNタイプPNPタイプ
E−MSMD61N−2ME−MSMD81P−2M拡散反射型赤外光～100mmNO/NC感度ボリウム2,800
E−MSMH91N−2ME−MSMH91P−2M～300mm2,800
E−MSMD62N−2ME−MSMD82P−2M～1000mm確認
E−MSMB62N−2ME−MSMB82P−2M回帰(ミラー)
反射型		赤色光0.3～3m2,680
E−MSMT61N−2ME−MSMT81P−2M透過型赤外光～15m2,950
[ ! ]本商品はRoHS保証外です。ご注意ください。
※1：ご利用環境やワークにより検出範囲は異なります。
外部環境による影響を加味する場合BGS機能搭載の距離設定型もご検討ください。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品　MZーTエコノミーシリーズ　EーMSMT61Nー2M
出力形態NPNNPN
検出距離(mm)25m15m
応答時間500μs以下5〜10μs以下
消費電流投光器8mA以下20mA以下
受光器11mA以下10mA以下
投光光源赤色LED赤色LED
RoHS10対応保証外
仕様と性能
種類拡散反射型回帰反射型
 型式名NPN出力E-MSMD61N-2ME-MSMH91N-2ME-MSMD62N-2ME-MSMB62N-2M
 PNP出力E-MSMD81P-2ME-MSMH91P-2ME-MSMD62N-2ME-MSMB82P-2M
項目光源赤外光赤色光
検出距離～100mm～300mm～1000mm2m
検出物体不透明体・半透明体・透明体(使用前に必ず実際の検出で確認してください)直径Φ500mm以上の 不透明体・半透明体
(使用前に必ず実際の検出で確認してください)
応差動作距離の15％以下
繰り返し精度(検出軸直角方向)1mm以下0.5mm以下
電源電圧12VDC～24VDC±10％ リップルp-p 10%以下
消費電流16mA以下10mA以下
制御出力流入電流100mAにて(残留電圧:2V以下)、流入電流16mAにて(残留電圧:1V以下）
出力動作動作切換スイッチを装備し、動作状態(遮光時ON、入光時ON)を任意に切り替えることができます
保護回路サージ保護回路、短絡保護、逆極性保護
応答時間2ms以下1ms以下
表示灯電源表示灯(緑。通電時点灯) 動作表示灯(赤。出力ON時点灯)
保護構造IP64
周囲温度動作時:-10℃～+55℃(結露、凍結しないこと) 保存時:-30℃～+70℃(結露、凍結しないこと)
使用周囲湿度動作時:35～85％RH、保存時:35～85％RH
使用周囲照度白熱灯:受光面照度が3000LX以下
絶縁抵抗20MΩ以上(DC500メガにて)充電部とケース間
絶縁耐力AC1000V以上(50/60Hzにて1分間)充電部とケース間
耐振動(耐久)10-55Hz、複振幅1.5mm 　　XYZ各方向2時間
耐衝撃(耐久)500m/s 複振幅　　XYZ各方向3回
接続方法コード引き出しタイプ(標準リード線長さ2ｍ)
ケース材質PC
種類透過型
長距離検出
 型式名NPN出力E-MSMT61N-2M
 PNP出力E-MSMT81P-2M
項目光源赤外光
検出距離15m
検出物体Φ12ｍｍ以上の不透明体
繰り返し精度(検出軸直角方向)0.5mm以下
電源電圧12VDC～24VDC±10％ リップルp-p 10%以下
消費電流投光器：20mA以下
受光器：10mA以下
制御出力流入電流100mAにて(残留電圧:2V以下)、流入電流16mAにて(残留電圧:1V以下）
出力動作動作切換スイッチを装備し、動作状態(遮光時ON、入光時ON)を任意に切り替えることができます
感度ボリウム機械式ボリウム装備
保護回路サージ保護回路、短絡保護、逆極性保護
応答時間5～10ms以下
表示灯電源表示灯(緑。通電時点灯) 動作表示灯(赤。出力ON時点灯)
保護構造IP64
周囲温度動作時:-10℃～+55℃(結露、凍結しないこと) 保存時:-30℃～+70℃(結露、凍結しないこと)
使用周囲湿度動作時:35～85％RH、保存時:35～85％RH
使用周囲照度白熱灯:受光面照度が3000LX以下
絶縁抵抗20MΩ以上(DC500メガにて)充電部とケース間
絶縁耐力AC1000V以上(50/60Hzにて1分間)充電部とケース間
耐振動(耐久)10-55Hz、複振幅1.5mm 　　XYZ各方向2時間
耐衝撃(耐久)500m/s 複振幅　　XYZ各方向3回
接続方法コード引き出しタイプ(標準リード線長さ2ｍ)
ケース材質PC
使用方法
本商品の説明書は下記QRコードまたはこちらからダウンロードしてください。
■入出力回路図
直流3線式NPN出力直流3線式PNP出力投光部回路図
D：電源逆接保護ダイオード
Tr：NPN出力トランジスタ
ZD：サージ吸収ツェナーダイオード		D：電源逆接保護ダイオード
Tr：PNP出力トランジスタ
ZD：サージ吸収ツェナーダイオード
コンパクトタイプは外形が小さく薄いため、
