ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 XY軸 リニアボール

【エコノミーシリーズ】 XY軸 リニアボール

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
19,180円 ～ 45,530円
税込価格
21,098円 ～ 50,083円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定27件の候補があります。

Loading...

外形図・規格表

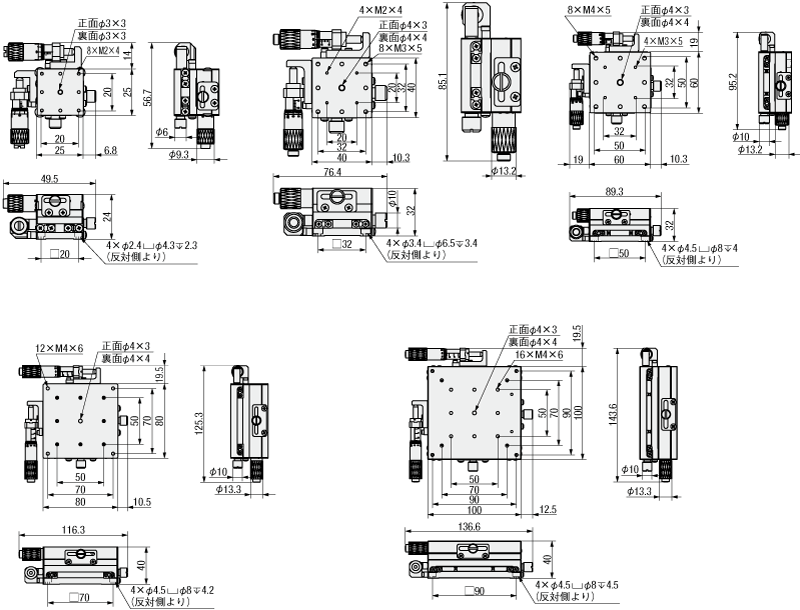

外形図

EーXYSG25

EーXYSG40

EーXYSG60

EーXYSG80

EーXYSG100


[ ! ]本商品はRoHS保証外です。ご注意ください。
[ M ]材　　質(本体)SUS440C
 (マイクロメータヘッドブラケット)アルミ合金
[ S ]表面処理(本体)無電解ニッケルメッキ
 (マイクロメータヘッドブラケット)白アルマイト
規格表
型式（Type・No.）-追加工
E-XYSG40
E-XYSG40-A
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ステージ面
(mm)		移動量
(mm)		耐荷重(N)移動精度(μm)許容モーメント(N・m)モーメント剛性(”/N・cm)平行度
(μm)		自重
(kg)		￥基準単価
TypeNo.水平真直度平行度ピッチングヨーイングローリングピッチングヨーイングローリング
E−XYSG2525×25±3.2538.2102010.70.350.420.450.35600.1424,380
4040×40±6.5952.72.11.90.350.380.280.4625,170
6060×601925.24.35.30.120.120.070.826,740
8080×80±12.52551914.917.20.050.050.04701.833,030
100100×100329303629.832.80.060.060.062.6638,530
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。
■追加工
Alterationsマイク口メータヘッド位置変更
Spec.センター
センター左右勝手違い
サイド左右勝手違い
サイド上下勝手違い
CodeAARCRCZ
￥/1Code無料無料無料無料
[ ! ]本商品はRoHS保証外です。ご注意ください。
Alterationsマイク口メータヘッド位置変更
Spec.左右/上下勝手違い
ディスククランプ
対向クランプ
マイクロメータヘッドなし
CodeCZRHPMN
￥/1Code無料7,0004,000-5,200
[ ! ]X軸を縦使いするときの注意点
・正勝手もしくはA・AR・CRを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が下がることがあります。
（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）
・CZ・CZRを選択し、マイクロメータヘッド先端を下向きにしてX軸を縦使いする場合、マイクロメータヘッドで荷重を受けるため、ステージ面は下がりません。
ただし、X軸で規定されている垂直方向の耐荷重以上の荷重をかけるのは精度が正しく出ない恐れがありますので、お控えください。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
XYSG40		エコノミーシリーズ
E－XYSG40
材質SUS440CSUS440C
表面処理無電解ニッケルメッキ
耐荷重(N)水平95.195
移動精度真直度(μm)110
平行度(μm)1220
ピッチング25”保証外
ヨーイング15”
平行度(μm)3060
許容モーメント
(N・m)		ピッチング5.02.7
ヨーイング5.02.1
ローリング5.01.9
モーメント剛性
(”/N・cm)		ピッチング0.630.35
ヨーイング0.70.38
ローリング0.630.28
RoHS10対応保証外
■XY軸リニアボール 標準と薄型の比較
 XY軸 リニアボール
標準
E－XYSG		XY軸 リニアボール
薄型
E－XYSSG
全体厚さNo.40、603222
No.80、1004026
耐荷重(水平)
(N)		No.409588
No.60192186
No.80255196
No.100329245
許容モーメント
(N・m)		ピッチング薄型と同等標準と同等
ヨーイング
ローリング
対応追加工A・AR・CR・CZ
CZR・H・P・MN		A・CR・MN
■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、 カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度
  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイク口メータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。

ミスミ手動ステージの真直度とは ミスミ手動ステージの真直度の測定方法
[ ! ]本商品はRoHS保証外です。ご注意ください。

型番リスト

表示件数:
  1. 1
型番
X軸移動量（範囲）(mm)
Y軸移動量（範囲）(mm)
耐荷重（範囲）(N)
テーブル長さ （範囲）(mm)
テーブル幅 （範囲）(mm)
高さ（範囲）(mm)
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
移動量(X距離)(mm)
移動量(Y距離)(mm)
追加工
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
標準型

1個

24,380円( 26,818円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
A

1個

24,380円( 26,818円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
AR

1個

24,380円( 26,818円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
CR

1個

24,380円( 26,818円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
CZ

1個

24,380円( 26,818円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
CZR

1個

24,380円( 26,818円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
H

1個

31,380円( 34,518円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
MN

1個

19,180円( 21,098円 )

13日目～

～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
±3.25
±3.25
P

1個

28,380円( 31,218円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
標準型

1個

25,170円( 27,687円 )

在庫品1日目

当日出荷可能

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
A

1個

25,170円( 27,687円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
AR

1個

25,170円( 27,687円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
CR

1個

25,170円( 27,687円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
CZ

1個

25,170円( 27,687円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
CZR

1個

25,170円( 27,687円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
H

1個

32,170円( 35,387円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
MN

1個

19,970円( 21,967円 )

13日目～

～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
±6.5
±6.5
P

1個

29,170円( 32,087円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
標準型

1個

26,740円( 29,414円 )

在庫品1日目

当日出荷可能

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
A

1個

26,740円( 29,414円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
AR

1個

26,740円( 29,414円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
CR

1個

26,740円( 29,414円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
CZ

1個

26,740円( 29,414円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
CZR

1個

26,740円( 29,414円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
H

1個

33,740円( 37,114円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
MN

1個

21,540円( 23,694円 )

13日目～

～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
±6.5
±6.5
P

1個

30,740円( 33,814円 )

13日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

カタログ

ダウンロード (PDF)
カタログ（見開き版）

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
