【エコノミーシリーズ】 XZ軸 クロスローラ

【エコノミーシリーズ】 XZ軸 クロスローラ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
31,600円 ～ 41,500円
税込価格
34,760円 ～ 45,650円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

未確定15件の候補があります。

Loading...

外形図・規格表

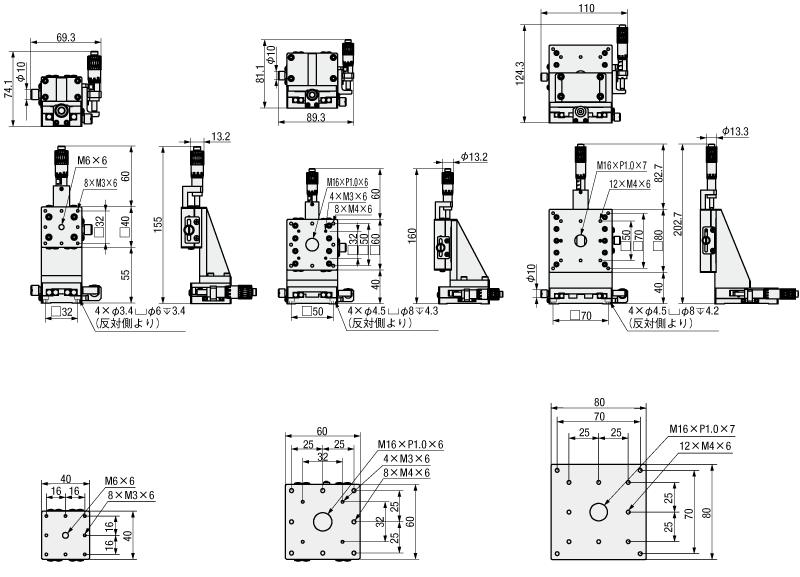

外形図

E-XZPG40

E-XZPG60

E-XZPG80

●移動面取付穴寸法

No.40

No.60

No.80

[ M ]材　　質　アルミ合金
[ S ]表面処理　黒アルマイト
規格表
注文例型式（Type・No.）-追加工
 E-XZPG60
 E-XZPG60-A
■規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ステージ面
(mm)		移動量
(mm)		耐荷重(N)移動精度(μm)許容モーメント(N・m)モーメント剛性(”/N・cm)自重
(kg)		￥基準単価
TypeNo.水平真直度ピッチングヨーイングローリングピッチングヨーイングローリング
E−XZPG4040×40±6.59.8202.52.220.380.450.30.3431,600
6060×6019.65.245.30.150.120.080.736,000
8080×80±12.54918.914.9170.060.060.041.341,500
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
■追加工
Alterationsマイク口メータヘッド位置変更
Spec.センターサイド上向きサイド下向き逆
CodeACCUR
¥/1Code無料無料無料無料
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、 カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度
  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイク口メータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。

ミスミ手動ステージの真直度とはミスミ手動ステージの真直度の測定方法
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
 当社類似品
XZPG40		エコノミーシリーズ
E－XZPG40
材質アルミ合金アルミ合金
表面処理黒アルマイト黒アルマイト
耐荷重(N)水平9.89.8
移動精度(μm)真直度320
許容モーメント
(N・m)		ピッチング2.72.5
ヨーイング2.22.2
ローリング2.02.0
モーメント剛性
(”/N・cm)		ピッチング0.380.38
ヨーイング0.420.45
ローリング0.280.3
RoHS10対応保証外
