【エコノミーシリーズ】アルミアクチュエータ E-MGT8シリーズ　全密閉型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

本商品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品に...

詳細情報を確認する

本体/周辺部品：

本体
カバー：

あり
精度：

並級
呼び（高さ）：

78
テーブル：

ロング1個
グリース：

標準
潤滑ユニット有無：

なし
リテーナ有無：

なし
モータ有無：

なし（お客様にて組み込み）
ボールねじ軸径(Φ)：

16
駆動方式：

転造ボールねじ
テーブル材質：

アルミ
テーブル表面処理：

アルマイト
繰返し位置決め精度（μm）：

±10
ケーブル：

なし

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
本商品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

外形図

■モータ取付位置
モータの結線図

[ ! ]上記外形図のセンサ位置は、モータ側となります。
[ ! ]図の表記意味は以下の通りです。
ME:メカエンド、LS:リミットスイッチ、ST:ストローク注：BL (モータ左折)選択時は
センサ位置D選択下さい。
BR (モータ右折)選択時は
センサ位置C選択下さい。Y部詳細

構成品	本体	ガイドレール組み込み	ねじ	ナット	ステージ	カバー
[ M ] 材質	アルミ合金	軸受鋼	炭素鋼	合金鋼	アルミ合金	ステンレス
[ S ] 表面処理	アルマイト処理	-	-	-	アルマイト処理	-

[ ! ]本製品はRoHS保証外です。ご注意ください。

規格表

注文例	型式（Type）	−	リード	−	ストローク	−	モータ位置	−	モータブランド・出力	−	センサ位置
注文例	E-MGT8	−	L10	−	100	−	BC	−	P20	−	C

型式	リード(mm)	ストローク (指定50mm単位)	モータ取付位置	モータブランド	モータ出力	センサ位置	繰返し位置決め精度(mm)	最大可搬質量(kg)		最高速度(mm/sec)	定格推力(Ｎ)
Type								水平使用	垂直使用		200W	400W
E－MGT8	5	50～1100	BC (モータ直結) BL (モータ左折) BR (モータ右折) BM (モータ下折)	M (三菱) P (パナソニック) Y (安川) T (デルタ電子)	20 (200W) 40 (400W)	C (モータ側) D (モータ側反対側)	±0.01	50	15	250	683	1388
	10							30	8	500	341	694
	20							18	3	1000	174	347

Type	項目	モータ取付位置	有効ストローク
Type	項目	モータ取付位置	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
E-MGT8	L 全長(mm)	BC	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328	1378
	L 全長(mm)	BL・BR・BM	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
	質量(kg)	BC	3.91	4.29	4.7	5	5.35	5.68	6	6.35	6.64	6.97	7.41	7.71	8.12	8.41	8.65	8.96	9.37	9.62	10.01	10.28	10.7	11.12
	質量(kg)	BL・BR・BM	3.95	4.33	4.74	5.09	5.39	5.72	6.04	6.39	6.68	7.01	7.45	7.75	8.16	8.45	8.69	9	9.41	9.66	10.08	10.32	10.74	11.16
	A 取付穴間隔(mm)	BC BL BR BM	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
	m ピッチ数(個)		1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
	N 取付穴数(個)		6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
	P ピン穴間隔（mm）		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本商品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]ストロークが600mmを超えると、ボールねじが共振する場合があります。その場合は移動速度を下げてください。
[ ! ]垂直使用時はブレーキ付きモータをお選びください。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]Pは中央部にある位置決め用ピン穴間隔を示しています。

型式	リード(mm)	モータ出力(W)	最高移動速度(mm/sec)
型式	リード(mm)	モータ出力(W)	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
E－MGT8	5	200	250															225	200	175	150	125	100	75
	10		500															450	400	350	300	250	200	150
	20		1000															900	800	700	600	500	400	300
	5	400	250															225	200	175	150	125	100	75
	10		500															450	400	350	300	250	200	150
	20		1000															900	800	700	600	500	400	300

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]表中の値は、ボールねじの危険速度とDN値によって算出された参考値です。
[ ! ]表中の数値は各ストロークで使用できる安全な最高速度です。ストロークが長いため、最高速度で使用するとボールねじが共振し、異音や振動等が発生する場合があります。
移動速度を適切に下げてご使用ください。

■基本仕様

駆動方式		ボールねじ
ボールねじ	精度	C7
	外径(mm)	Φ16
本体幅（mm）		82
駆動電力（W）		200/400

■付属品

[ A ] 付属品	付属品の名称			型番		数量
	センサ(NPN)			C-MSX674N-2M		3
	モータ接続方式	BC	カップリング(mm)	1014(11)モータ側	10x14モータ側	1
		BL/BR/BM	タイミングプーリ	S3M-36歯-14		1
			タイミングプーリ	S3M-36歯-10		1
			タイミングベルト	S3M-258-15		1

[ ! ]モータ接続用付属品の単品購入はできません。

価格表

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
E-MGT8	L5 L10 L20	BC	29,530	30,120	31,340	32,510	33,680	34,850	36,020	37,190	38,360	39,530	40,700	41,870	43,040	44,210	45,380	46,550	47,720	48,890	50,060	51,230	52,400	53,570
		BM	34,030	34,620	35,840	37,010	38,180	39,350	40,520	41,690	42,860	44,030	45,200	46,370	47,540	48,710	49,880	51,050	52,220	53,390	54,560	55,730	56,900	58,070
		BL
		BR

[ ! ]本商品はRoHS保証外です。ご注意ください。

使用方法

■モータ取付方法
・モータ直付
　１、カップリングカバーを外します。
　２．モータ側のカップリングねじを緩めます。
　　（カップリングがない場合は、カップリングカバーを取り外した後にカップリングを取り付けてください。）
　３、モータとテーブルを結合し、モータを固定する際にはモータの配線位置に注意してください。
　４、モータねじを取り付けてください。
　５、カップリングを締め付けてください。
　６、カップリングカバーを取付後、組立完了です。

・モータ折り返しの取付方法はこちらをご確認ください。

技術資料

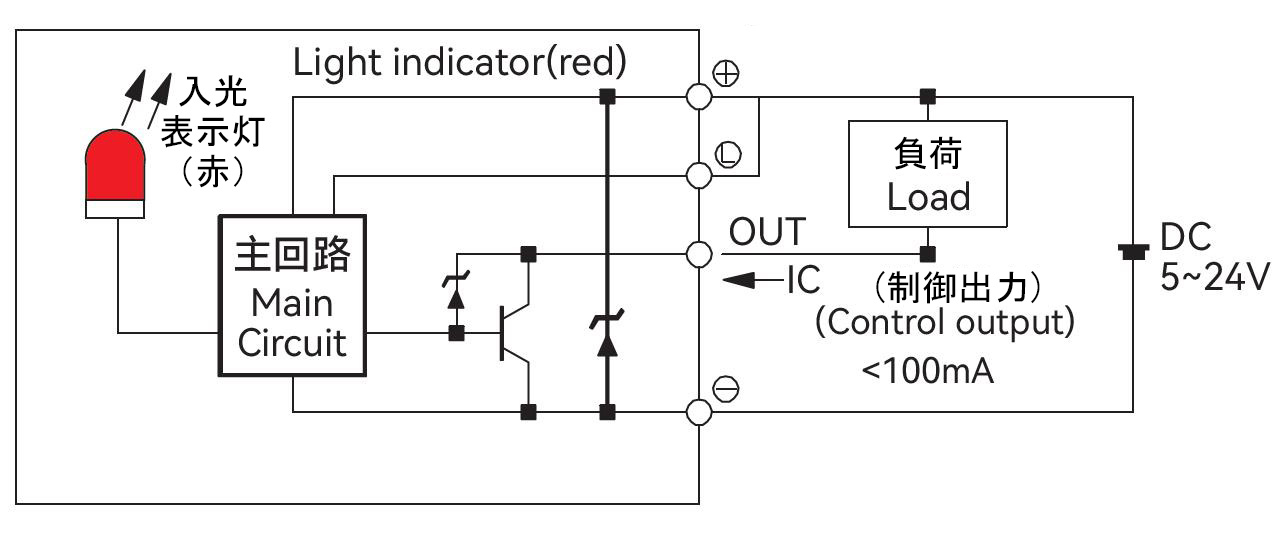

■誘導センサ配線図

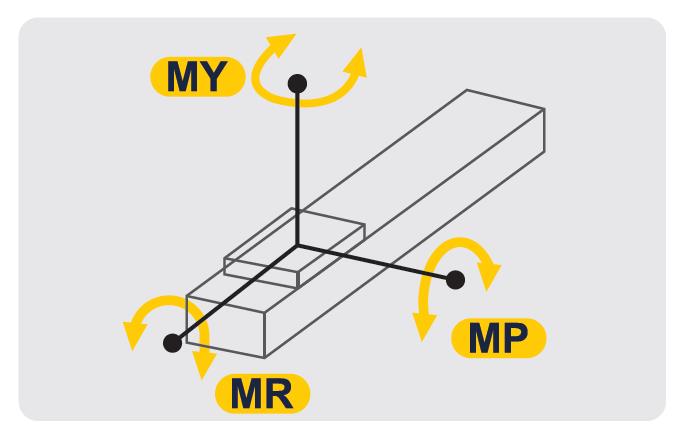

■静的許容荷重慣性モーメント

単位（N·m）

水平取付
MY	318
MP	318
MR	626

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M20	ブレーキなし（水平使用）	200W	220V	HG-KR23J	MR-J4-20A
		ブレーキあり（垂直使用）			HG-KR23BJ
	M40	ブレーキなし（水平使用）	400W	220V	HG-KR43J	MR-J4-40A
		ブレーキあり（垂直使用）			HG-KR43BJ
パナソニック	Ｐ20	ブレーキなし（水平使用）	200W	220V	MSMF022L1U2M	MADLN15SE
		ブレーキあり（垂直使用）			MSMF022L1V2M
	P40	ブレーキなし（水平使用）	400W	220V	MSMF042L1U2M	MADLN25SE
		ブレーキあり（垂直使用）			MSMF042L1V2M
安川	Y20	ブレーキなし（水平使用）	200W	220V	SGM7J02AFC6S	SGD7S-1R6A00A002
		ブレーキあり（垂直使用）			SGM7J02AFC6E
	Y40	ブレーキなし（水平使用）	400W	220V	SGM7J04AFC6S	SGD7S-2R8A00A002
		ブレーキあり（垂直使用）			SGM7J04AFC6E
デルタ	T20	ブレーキなし（水平使用）	200W	220V	ECMA-C20602RS	ASD-B2-0221-B
		ブレーキあり（垂直使用）			ECMA-C20602SS
	T40	ブレーキなし（水平使用）	400W	220V	ECMA-C20604RS	ASD-B2-0421-B
		ブレーキあり（垂直使用）			ECMA-C20604SS

■モータ取付寸法

P20/40 パナソニック200W/400W	M20/40 三菱200W/400W Y20/40 安川200W/400W T20/40 デルタ200W/400W

200Wモータ軸径: φ11mm 400Wモータ軸径: φ14mm	モータ軸径: φ14mm

注意・禁止事項

使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■単軸ロボット使用環境
使用環境：常温（凍結、結露なきこと）

型番リスト

表示件数:

型番	リード（mm）	最高速度（mm/s）	有効ストローク(mm)	モータ取付位置	モータブランド・出力	センサ位置	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-MGT8-L5-[50-1100/50]-[BC,BL,BM,BR]-M[20,40]-[C,D]	5	250	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	M20 三菱200W / M40 三菱400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L5-[50-1100/50]-[BC,BL,BM,BR]-P[20,40]-[C,D]	5	250	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	P20 パナソニック200W / P40 パナソニック400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L5-[50-1100/50]-[BC,BL,BM,BR]-T[20,40]-[C,D]	5	250	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	T20 デルタ200W / T40 デルタ400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L5-[50-1100/50]-[BC,BL,BM,BR]-Y[20,40]-[C,D]	5	250	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	Y20 安川200W / Y40 安川400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L10-[50-1100/50]-[BC,BL,BM,BR]-M[20,40]-[C,D]	10	500	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	M20 三菱200W / M40 三菱400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L10-[50-1100/50]-[BC,BL,BM,BR]-P[20,40]-[C,D]	10	500	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	P20 パナソニック200W / P40 パナソニック400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L10-[50-1100/50]-[BC,BL,BM,BR]-T[20,40]-[C,D]	10	500	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	T20 デルタ200W / T40 デルタ400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L10-[50-1100/50]-[BC,BL,BM,BR]-Y[20,40]-[C,D]	10	500	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	Y20 安川200W / Y40 安川400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L20-[50-1100/50]-[BC,BL,BM,BR]-M[20,40]-[C,D]	20	1000	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	M20 三菱200W / M40 三菱400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L20-[50-1100/50]-[BC,BL,BM,BR]-P[20,40]-[C,D]	20	1000	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	P20 パナソニック200W / P40 パナソニック400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L20-[50-1100/50]-[BC,BL,BM,BR]-T[20,40]-[C,D]	20	1000	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	T20 デルタ200W / T40 デルタ400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MGT8-L20-[50-1100/50]-[BC,BL,BM,BR]-Y[20,40]-[C,D]	20	1000	50 ～ 1100	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	Y20 安川200W / Y40 安川400W	C モータ側 / D モータ反対側	1個	-( - )	19日目～

詳細情報

基本情報

基本情報

本商品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品にはNPNセンサが3つ付属しており、取り付け方向のみご選択ください。
