安全柵折れ戸ユニット（上下同パネルタイプ）

安全柵折れ戸ユニット（上下同パネルタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・折りたたむことで広い開口部を取れる扉・最大2000mmの広い開口幅・...

詳細情報を確認する

  • 柵・扉 種類：
    折れ戸
  • パネルタイプ：
    上下同パネル
  • フレーム材質：
    アルミ
  • 吊り引き戸レール色：
    対象外
  • 固定柵部付属：
    無
  • 材質証明書：
    非対象

(i)ご注意

  • 組立出荷品は扉2枚と蝶番を組み付けた状態で出荷します。
  • 安全柵へのアクセサリの取り付けはお客様にて行って頂きます。戸当たりの取り付け位置はご自由にご調整ください。
  • 折れ戸2枚のセット商品です。参考画像の固定柵部分は付属しておりません。
  • 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定352件の候補があります。

Loading...

外形図・規格表

外形図

HFUBFL（シルバータイプ左開き）
HFUBFR（シルバータイプ右開き）
HFUBFLY（黄色タイプ左開き）
HFUBFRY（黄色タイプ右開き）
K−HFUBFL（シルバータイプ左開き　組立出荷）
K−HFUBFR（シルバータイプ右開き　組立出荷）
K−HFUBFLY（黄色タイプ左開き　組立出荷）
K−HFUBFRY（黄色タイプ右開き　組立出荷）

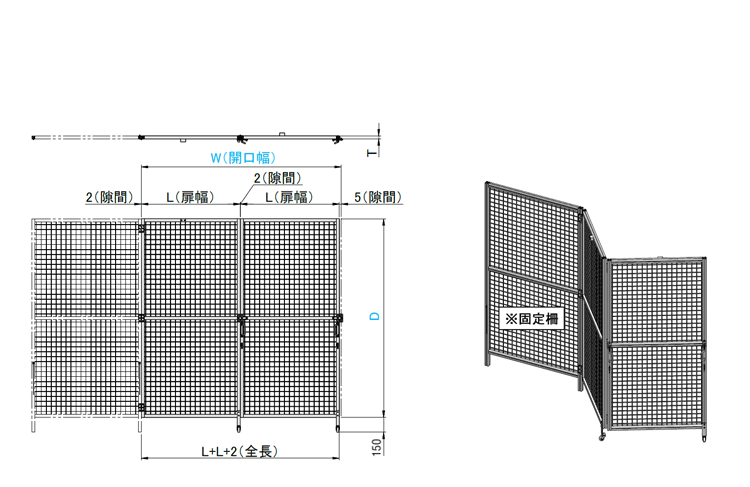

■参考図
※固定棚は商品に含まれません。
※本図は左開きを表します。

[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行って頂きます。
[ ! ]組立出荷品は扉2枚と蝶番の組み立てとなります。付属品アクセサリの取付はお客様にて行って頂きます。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細はこちら
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
[ ! ]上段、下段で別の種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵折れ戸ユニット上下別パネルタイプから選定ください。
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵 折れ戸ユニット（上下別パネルタイプ）は>>こちら
出荷形態色左開き右開き
部材出荷シルバーHFUBFLHFUBFR
黄色HFUBFLYHFUBFRY
組立出荷シルバーK-HFUBFLK-HFUBFR
黄色K-HFUBFLYK-HFUBFRY

規格表

型式－フェンスネット
エキスパンドメタル
パネル
複合板
パネルなし		－W－D
K-HFUBFL6－30B－W1600－D2000
HFUBFL6－PET3－W1200－D1500
型式選択W
(開口幅)
選択		D
(高さ)
指定
1mm単位		L
扉幅（1枚）		T
TYPEｼﾘｰｽﾞフェンスネット
(線径φ3.2)		エキスパンドメタルパネル(t=3)複合板
(t＝3)		なし
ソロバン目タタミ目透明ブラウンスモークオレンジ
(シルバータイプ)
HFUBFL
HFUBFR

(シルバータイプ
組立出荷)
K-HFUBFL
K-HFUBFR		630B
(ピッチ30mm
黒)

30S
(ピッチ30mm
シルバ－)

50B
(ピッチ50mm
黒)

50S
(ピッチ50mm
シルバー)		X32B
(XS32　黒)

X32S
(XS32　シルバー)

X42B
(XS42　黒)

X42S
(XS42　シルバー)		X32BV
(XS32　黒)

X32SV
(XS32　シルバー)

X42BV
(XS42　黒)

X42SV
(XS42　シルバー)		PET3
(PET)

AC3
(アクリル)

PC3
(ポリカーボネート)

ST３
(制電塩ビ)		BPET3
(PET)

BAC3
(アクリル)

BPC3
(ポリカーボネート)		DPET3
(PET)

DAC3
(アクリル)

DST3
(制電塩ビ)		FS3
(シルバー)

FB3
(黒)

WB3
(ホワイトボード)		N
(パネルなし)		1000
～
2000		1000
～
2500

エキスパンド
メタル
選択
1000
～
2200		（W-9）/230
840
(黄色タイプ)
HFUBFLY
HFUBFRY

(黄色タイプ
組立出荷)
K-HFUBFLY
K-HFUBFRY		630
840
[ ! ]エキスパンドメタル選択時は、「K-」の組立出荷のみで未組立品の設定はございません。
[ ! ]アンカースタンドとキャスターの干渉を考慮し、W/2が固定柵幅より100㎜短い寸法になるようご選定ください。
 例：固定柵の幅が1000㎜の場合、折れ戸ユニットの開口幅Wは（1000-100）×2＝1800を推奨
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

構成部品

■構成部品詳細
型式構成部品
フェンスネット
エキスパンドメタル
パネル
複合板		固定柵・扉本体締結部品
Typeｼﾘｰｽﾞフレームボルト数量
(シルバータイプ)
HFUBFL
HFUBFR

(シルバータイプ組立出荷)
K-HFUBFL
K-HFUBFR		6フェンスネット
黒
(FENP)

フェンスネット
シルバー
(FENM)

エキスパンドメタル
黒

エキスパンドメタル
シルバー

樹脂パネル

複合板		HFFS6-3030
HFFH6-3030
HFVS6-3030
HFVH6-3030		SCB8－4012
8HFFS8-4040
HFFH8-4040
HFVS8-4040
HFVH8-4040		SCB12-60
(黄色タイプ)
HFUBFLY
HFUBFRY

(黄色タイプ組立出荷)
K-HFUBFLY
K-HFUBFRY		6HFFSY6-3030
HFFHY6-3030
HFVSY6-3030
HFVHY6-3030		SCB8－40
8HFFSY8-4040
HFFHY8-4040
HFVSY8-4040
HFVHY8-4040		SCB12-60
[ ! ]エキスパンドメタル選択時はフレームがHFVS,HFVHとなります。
[ ! ]エキスパンドメタル選択時は振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
 挿入方法につきましては、NSCP1H-S-6商品ページをご確認ください。

選定サポート情報

■中材種類
中材の種類線径・厚み色特徴
フェンスフェンスネット_50ピッチ3.2mm黒・シルバー隙間:50×50ｍｍ、拳が入らない
黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装
シルバー　材質：SS400、表面処理：三価クロメート
フェンスネット_30ピッチ3.2mm黒・シルバー隙間:30×30ｍｍ、指4本入らない
黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装
シルバー　材質：SS400、表面処理：三価クロメート
エキスパンドメタルXS324.2mm(全厚)黒JIS　G 3351準拠　XS32
メッシュ寸法　SW：12ｍｍ×LW：30.5mm
材質：スチール、表面処理：カチオン電着塗装
3.7mm(全厚)シルバーXS32相当形状
メッシュ寸法　SW：12ｍｍ×LW：30.5mm
材質：SUS304、表面処理：なし
XS425.4mm(全厚)黒JIS　G 3351準拠　XS42
メッシュ寸法　SW：22×LW：50.8mm
材質：スチール、表面処理：カチオン電着塗装
4.3mm(全厚)シルバーXS42相当形状
メッシュ寸法　SW：22×LW：50.8mm
材質：SUS304、表面処理：なし
パネルPET3mm透明 ・ オレンジ ・
ブラウンスモーク		耐衝撃性:○　耐薬品性:△　難燃性:×
制電塩ビ3mm透明 ・ オレンジ耐衝撃性:×　耐薬品性:◎　難燃性:◎
アクリル3mm透明 ・ オレンジ ・
ブラウンスモーク		耐衝撃性:×　耐薬品性:○　難燃性:×
ポリカーボネート3mm透明 ・
ブラウンスモーク		耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板ホワイトボード3mm白芯材：白色発泡ポリプロピレン　表面：SGCC
表面塗装：アクリル樹脂系焼付塗装
マグネット張り付く、使用雰囲気温度:0～80℃
複合板3mm黒・シルバー芯材：黒色発泡ポリプロピレン樹脂　表面：A5052
表面塗装：ポリエステル樹脂系焼付塗装
使用雰囲気温度:0～80℃

■エキスパンドメタル　メッシュ寸法


■エキスパンドメタル　目の方向
 ソロバン目タタミ目
目の方向イメージ
[ ! ]エキスパンドメタルは、格子のひし形が横に長いソロバン目と、
　　縦に長いタタミ目の2種類ございます。
[ ! ]端面の形状は実際と異なります。

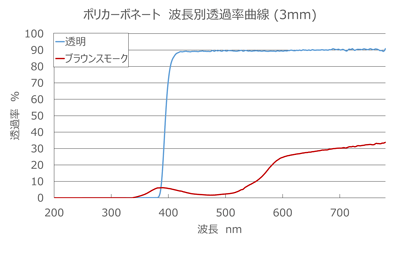

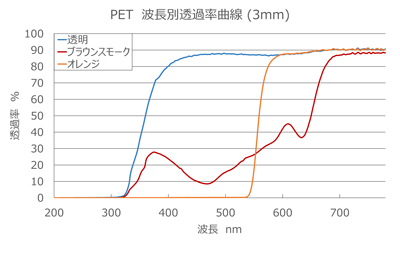

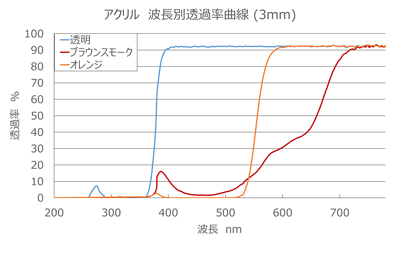

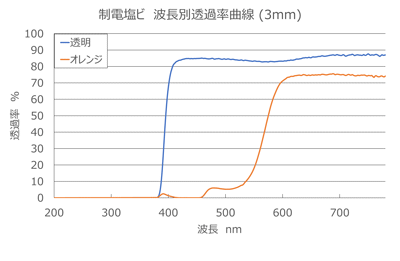

■波長別透過率曲線

[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
透明ブラウンスモークオレンジ

付属品

6シリーズ
付属アクセサリ		数量付属ボルトナット
ボルトナット
型式数量型式数量
①蝶番SHHPSD6-36SHFBS4-1036SHNTP6-436
②取手UHFNG1002SHFBS5-104SHNTP6-54

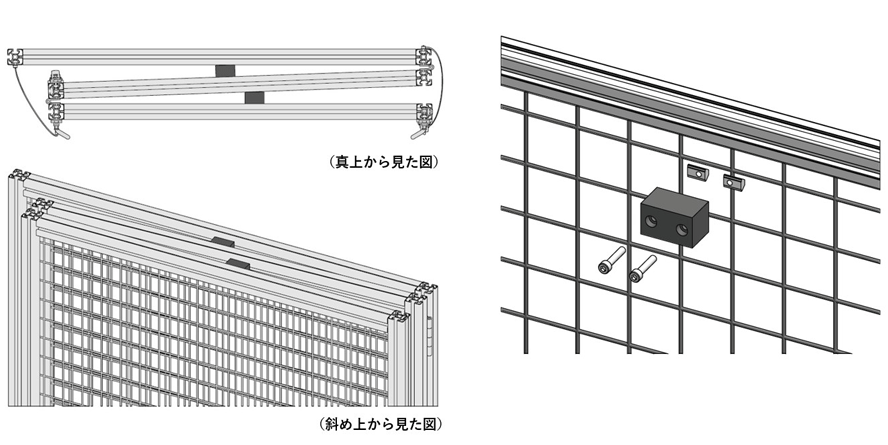

③扉キャスターSQCM62----

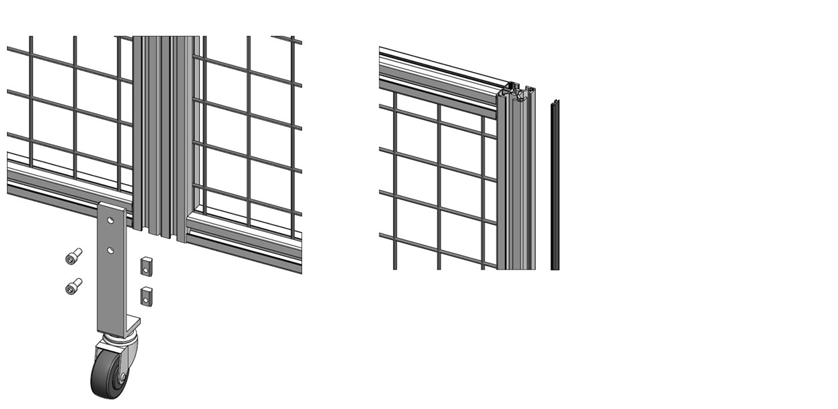

④大型打掛錠HHMU1002CBSST6-108SHNTP6-68
⑤戸当たりRBTMF2H30-50-30-F30.0-G15.0-Z62SCB6-304SHNTP6-64

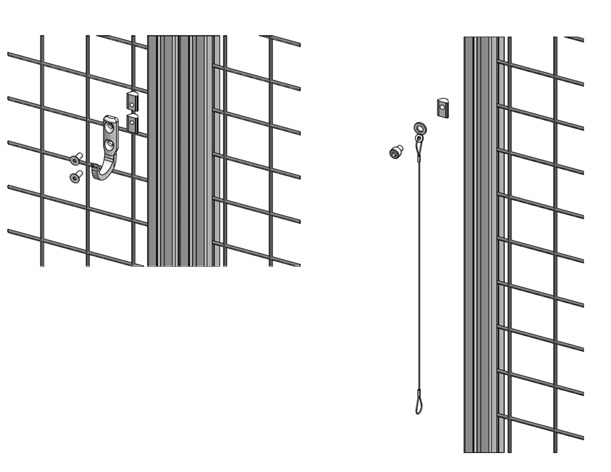

⑥ワイヤーセットCWAC10-300-DW62SCB6-82SHNTP6-62
HKKJ2SHFBS5−124SHNTP6−54
⑦溝カバーHSCV6-B（S/Y）1----
[ ! ]溝カバーは閉扉時の緩衝目的で使用を推奨します。溝カバーによりフレーム側面に1㎜の出っ張りができます。
[ ! ]溝カバーの取付位置は扉の間を推奨します。取付位置や長さは任意ですが、付属5mです。追加で必要な場合は別途ご購入ください。
8シリーズ
付属アクセサリ		数量付属ボルトナット
ボルトナット
型式数量型式数量
①蝶番SHHPSD8-36SHFBS5-1536SHNTP8-536
②取手UHFNG1002SHFBS5-154SHNTP8-54
③扉キャスターSQCM82----
④大型打掛錠HHMU1002CBSST6-128SHNTP8-68
⑤戸当たりRBTMF2H30-50-30-F30.0-G15.0-Z62SCB6-354SHNTP8-64
⑥ワイヤーセットCWAC10-300-DW62SCB6−122SHNTP8-62
HKKJ2SHFBS5−154SHNTP8-54
⑦溝カバーHSCV8-B（S/Y）1----
[ ! ]溝カバーは閉扉時の緩衝目的で使用を推奨します。溝カバーによりフレーム側面に1㎜の出っ張りができます。
[ ! ]溝カバーの取付位置は扉の間を推奨します。取付位置や長さは任意ですが、付属品は全長5mです。追加で必要な場合は別途ご購入ください。

追加工

型式ーフェンスネット
エキスパンドメタル
パネル
複合板
パネルなし		ーWーDー追加工
コード
K-HFUBFL6ー30BーW1600ーD2000ーNL
K-HFUBFLY6ー30BーW2000ーD2000ーMY
AlteratationCodeSpec\/１Code
打掛錠無しNL打掛錠無しの状態で出荷します-350
AlteratationCodeSpec\/１Code
溝カバー色変更MS溝カバーの色をグレーに変更します0
MY溝カバーの色を黄色に変更します
[ ! ]溝カバーの標準色は黒になります。

使用例

■組立方法
組み立て図・付属部品の詳細はこちらをご参照ください。
6シリーズ詳細　説明書
8シリーズ詳細　説明書

関連部品


アジャスタパッド・アンカー
フレームキャップ
カテゴリページ
代表商品
画像

アルミフレーム総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

ラインナップ

上下同パネルタイプ
上下別パネルタイプ
出荷日
部材品：3日目出荷
組立品：5日目出荷
