８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度...

詳細情報を確認する

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
  • 【新商品】従来品のGFBL8との変更内容詳細は【こちら】からご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定6件の候補があります。

Loading...

外形図・規格表

(シルバー)
HFBL45A8－4040
HFBL45A8－4080


GFBL45A8－4040
GFBL45A8－4080

(黄)
HFBLY45A8－4040
HFBLY45A8－4080

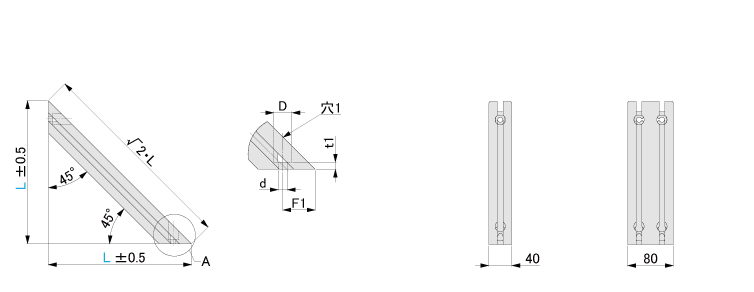

＜正面図＞
HFBL45A8－4040
HFBLY45A8－4040
GFBL45A8－4040


HFBL45A8－4080
HFBLY45A8－4080
GFBL45A8－4080

A部詳細図

８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ:関連画像
[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。
Type
[ M ]材質
[ S ]表面処理
HFBL45A8
A6N01SS－T5
白アルマイト処理
GFBL45A8
A6061SS－T6相当
HFBLY45A8
A6N01SS－T5
焼付塗装(黄色)＊1
[ ! ]＊1 HFSY5の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。

規格表

型式
-
L
HFBL45A8−4040
-
300
HFBLY45A8−4040
-
300
■45度直角タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm単位		DｄF1t1使用フレーム適合ボルト・ナット・座金アルミフレーム加工費
TypeNo.MinMax穴１用
ボルト		個数ナット個数座金個数￥基準単価
300mm未満		￥スライド単価
300mm未満		￥基準単価/m
300mm以上		￥スライド単価/ｍ
300mm以上		￥基準単価
1〜4コ5〜2021〜501〜4コ5〜2021〜50
HFBL45A840401001000189327HFS8-4040CBE8-202HNTT8-82PWF826806305602,2602,1501,9001,490
40801501000HFS8-40804441,2101,1401,0104,1003,8903,4502,290
GFBL45A8
(高剛性)		40401001000GFS8-40402221,2801,1601,0003,3203,1402,6301,490
40801501000GFS8-40804441,7601,6401,3505,8105,5004,6302,290
HFBLY45A8
焼付塗装(黄色)		40401001000HFSY8-40402221,1301,0809103,7803,5803,0001,490
40801501000HFSY8-40804442,0801,9801,6606,9306,6005,8602,290
■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A8-4040-200
⇒680+1,490=2,170円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A8-4040-500
⇒2,260×0.5m+1,490=2,620円　(1円単位は切り捨て)

追加工

型式
-
L
-
(SET・SST・SEU・SSU・SEP・SSP)
HFBL45A8−4040
-
300
-
SET
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations
Code
Spec.
適用ブラケット
￥/1Code
SET
SST
SEU
SSU
SEP
SSP
適用ボルト
ナットをセット
SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット
ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット
ステンレス)
詳細のボルトとナットの
詳細スペックは下表の通りです
（セット品の価格はブラケットの価格に加算します）
HFBL45A8-4040
HFBLY45A8-4040
146
114
184
158
178
148
HFBL45A8-4080
HFBLY45A8-4080
292
228
368
316
356
296
GFBL45A8-4040
146
114
184
158
178
148
GFBL45A8-4080
292
228
368
316
356
296

追加工詳細

■適応ボルト・ナット・座金セット詳細
追加工型式穴1用ボルトナット座金
型式材質タイプ型式材質ストッパ型式材質
SETCBE8-20SCM435先入れHNTT8-8S10C相当無しPWF8SPCC
SST
（ステンレス）		SCB8-20SUS304相当先入れHNTTSN8-8SUS316相当無しSPWF8SUS304
SEUCBE8-20SCM435先入れHNTU8-8S10C相当有りPWF8SPCC
SSU
（ステンレス）		SCB8-20SUS304相当先入れSHNTU8-8SUS304相当有りSPWF8SUS304
SEPCBE8-20SCM435後入れHNTP8-8S10C相当有りPWF8SPCC
SSP
（ステンレス）  		SCB8-20SUS304相当後入れSHNTP8-8SUS316相当有りSPWF8SUS304
[ ! ]ボルト・ナット座金セットの追加工をご選択いただいた場合、取付穴数分、ボルト・ナット・座金が付属します。
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
フレームシリーズ
フレームサイズ
フレーム接続穴数
全長L(mm)
材質証明書：材質
材質証明書：表面処理
材質・表面処理を明確に表記できない理由（～相当など）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A6061SS-T6相当
白アルマイト処理
GFS
4040用
2
100 ～ 1000
A6061SS-T6相当
白アルマイト処理
アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。
10

1個

-( - )

3日目

A6061SS-T6相当
白アルマイト処理
GFS
4080用
4
150 ～ 1000
A6061SS-T6相当
白アルマイト処理
アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。
10

1個

-( - )

3日目

A6N01SS－T5
白アルマイト処理
HFS
4040用
2
100 ～ 1000
A6N01SS－T5
白アルマイト処理
-
10

1個

-( - )

3日目

A6N01SS－T5
白アルマイト処理
HFS
4080用
4
150 ～ 1000
A6N01SS－T5
白アルマイト処理
-
10

1個

-( - )

3日目

A6N01SS－T5
焼付塗装(黄色)
HFSY
4040用
2
100 ～ 1000
A6N01SS－T5
焼付塗装(黄色)
-
10

1個

-( - )

3日目

A6N01SS－T5
焼付塗装(黄色)
HFSY
4080用
4
100 ～ 1000
A6N01SS－T5
焼付塗装(黄色)
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品（HFBL）の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです。
締付に平座金を追加し、従来品よりねじが緩みにくい構造です。

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
  • 【新商品】従来品のGFBL8との変更内容詳細は【こちら】からご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 3 日目出荷
数量区分標準対応個別対応
小口大口
数　量1～5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


出荷日については、こちらをご覧ください。

価格表

■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A8-4040-200
⇒680+1,490=2,170円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A8-4040-500
⇒2,260×0.5m+1,490=2,620円　(1円単位は切り捨て)

概要・仕様

使用例

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。
本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。
