8ー45シリーズ用(溝幅10mm)補強用フレームブラケット 直角45度形状タイプ

8ー45シリーズ用(溝幅10mm)補強用フレームブラケット 直角45度形状タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
 -
税込価格
 -

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度...

詳細情報を確認する

  • フレームシリーズ:
    ミスミ 8-45シリーズ(溝幅10mm)
  • 材質:
    A6061SS-T6相当
  • 表面処理:
    白アルマイト処理
  • フレームシリーズ:
    HFS
  • ブラケットタイプ:
    補強用フレームブラケット
  • 適合ボルト:
    M8ボルト
  • 材質証明書:
    対象
  • 材質証明書:材質:
    A6061SS-T6相当
  • 材質証明書:表面処理:
    白アルマイト処理
  • 材質・表面処理を明確に表記できない理由(~相当など):
    アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
  • 【新商品】従来品のGFBL8との変更内容詳細は【こちら】からご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

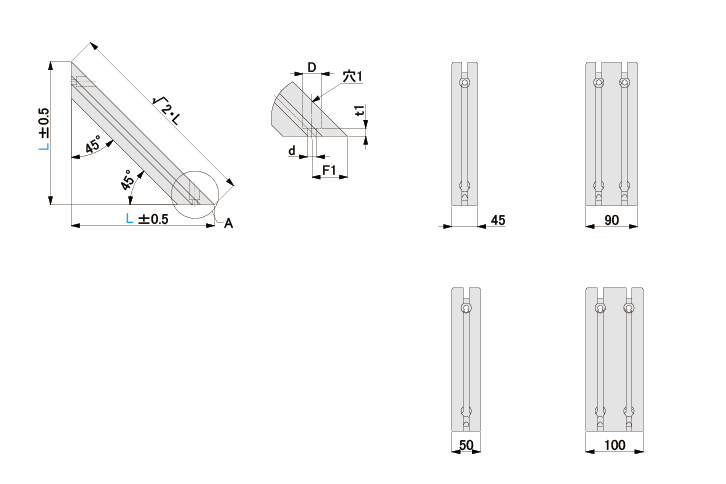

外形図・規格表

(45度カットされた面とザグリ穴部は表面処理なし)

GFBL45A8-4545
GFBL45A8-5050

GFBL45A8-4590
GFBL45A8-50100

<正面図>
GFBL45A8-4545


GFBL45A8-4590

GFBL45A8-5050

GFBL45A8-50100

A部詳細図

8ー45シリーズ用(溝幅10mm)補強用フレームブラケット 直角45度形状タイプ:関連画像
[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。
Type
[ M ]材質
[ S ]表面処理
GFBL45A8
A6061SS-T6相当
白アルマイト処理

規格表

型式
-
L
GFBL45A8−4545
-
300
■45度直角タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm単位
DF1t1使用フレーム適合ボルト・ナットアルミフレーム加工費
TypeNo.MinMax穴1用
ボルト
個数ナット個数座金個数¥基準単価
300mm未満
¥スライド単価
300mm未満
¥基準単価/m
300mm以上
¥スライド単価/m
300mm以上
¥基準単価
1〜4コ5〜2021〜501〜4コ5〜2021〜50
GFBL45A845451001000189358GFS8-4545CBE8-202HNTT8-82PWF821,6601,5401,3504,9804,7303,9901,430
45901001000GFS8-45904442,2902,1701,8308,7908,3407,0302,290
50501001000GFS8-50502222,0801,9701,7307,1906,8205,7401,430
501001001000GFS8-501004442,9302,8102,41011,08010,5108,8502,290
■L=300未満の場合
下記計算をし価格を算出します。
¥基準単価 + 加工費=販売単価
例:GFBL45A8-4545ー200
⇒1,660+1,430=3,090円

■L=300以上の場合
下記計算をし価格を算出します。
¥基準単価/m × 指定L寸(m) + 加工費=販売単価
例:GFBL45A8-4545-500
⇒4,980×0.5m+1,430=3,920円 (1円単位は切り捨て)

追加工

型式
-
L
-
(SET・SST・SEU・SSU・SEP・SSP)
GFBL45A8−4545
-
300
-
SET
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations
Code
Spec.
適用ブラケット
¥/1Code
SET
SST
SEU
SSU
SEP
SSP
適用ボルト
ナットをセット
SET
SST

(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット
ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット
ステンレス)
詳細のボルトとナットの
詳細スペックは下表の通りです
(セット品の価格はブラケットの価格に加算します)
GFBL45A8-4545
146
114
184
158
178
148
GFBL45A8-4590
292
228
368
316
356
296
GFBL45A8-5050
146
114
184
158
178
148
GFBL45A8-50100
292
228
368
316
356
296

追加工詳細

■適応ボルト・ナット・座金セット詳細
追加工型式穴1用ボルトナット座金
型式材質タイプ型式材質ストッパ型式材質
SETCBE8-20SCM435先入れHNTT8-8S10C相当無しPWF8SPCC
SST
(ステンレス)
SCB8-20SUS304相当先入れHNTTSN8-8SUS316相当無しSPWF8SUS304
SEUCBE8-20SCM435先入れHNTU8-8S10C相当有りPWF8SPCC
SSU
(ステンレス)
SCB8-20SUS304相当先入れSHNTU8-8SUS304相当有りSPWF8SUS304
SEPCBE8-20SCM435後入れHNTP8-8S10C相当有りPWF8SPCC
SSP
(ステンレス)
SCB8-20SUS304相当後入れSHNTP8-8SUS316相当有りSPWF8SUS304
[ ! ]ボルト・ナット座金セットの追加工をご選択いただいた場合、取付穴数分、ボルト・ナット・座金が付属します。
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。

型番リスト

型番
フレームサイズ
フレーム接続穴数
全長L(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4545用
2
100 ~ 1000
10

1個

-( - )

3日目

4590用
4
100 ~ 1000
10

1個

-( - )

3日目

50100用
4
100 ~ 1000
10

1個

-( - )

3日目

5050用
2
100 ~ 1000
10

1個

-( - )

3日目

Loading...

詳細情報

基本情報

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品(HFBL)の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです。
締付に平座金を追加し、従来品よりねじが緩みにくい構造です。

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
  • 【新商品】従来品のGFBL8との変更内容詳細は【こちら】からご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 3 日目出荷
数量区分標準対応個別対応
小口大口
数 量1~5051~
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


出荷日については、こちらをご覧ください。

価格表

■L=300未満の場合
下記計算をし価格を算出します。
¥基準単価 + 加工費=販売単価
例:GFBL45A8-4545ー200
⇒1,660+1,430=3,090円

■L=300以上の場合
下記計算をし価格を算出します。
¥基準単価/m × 指定L寸(m) + 加工費=販売単価
例:GFBL45A8-4545-500
⇒4,980×0.5m+1,430=3,920円 (1円単位は切り捨て)

概要・仕様

使用例

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。
本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
