【エコノミーシリーズ】 RoHS対応 クロスローラガイド 1000・2000・3000・4000シリーズ

【エコノミーシリーズ】 RoHS対応 クロスローラガイド 1000・2000・3000・4000シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,320円 ～ 12,500円
税込価格
4,752円 ～ 13,750円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年12月時点の情報になります。

型番

未確定64件の候補があります。

Loading...

外形図・規格表

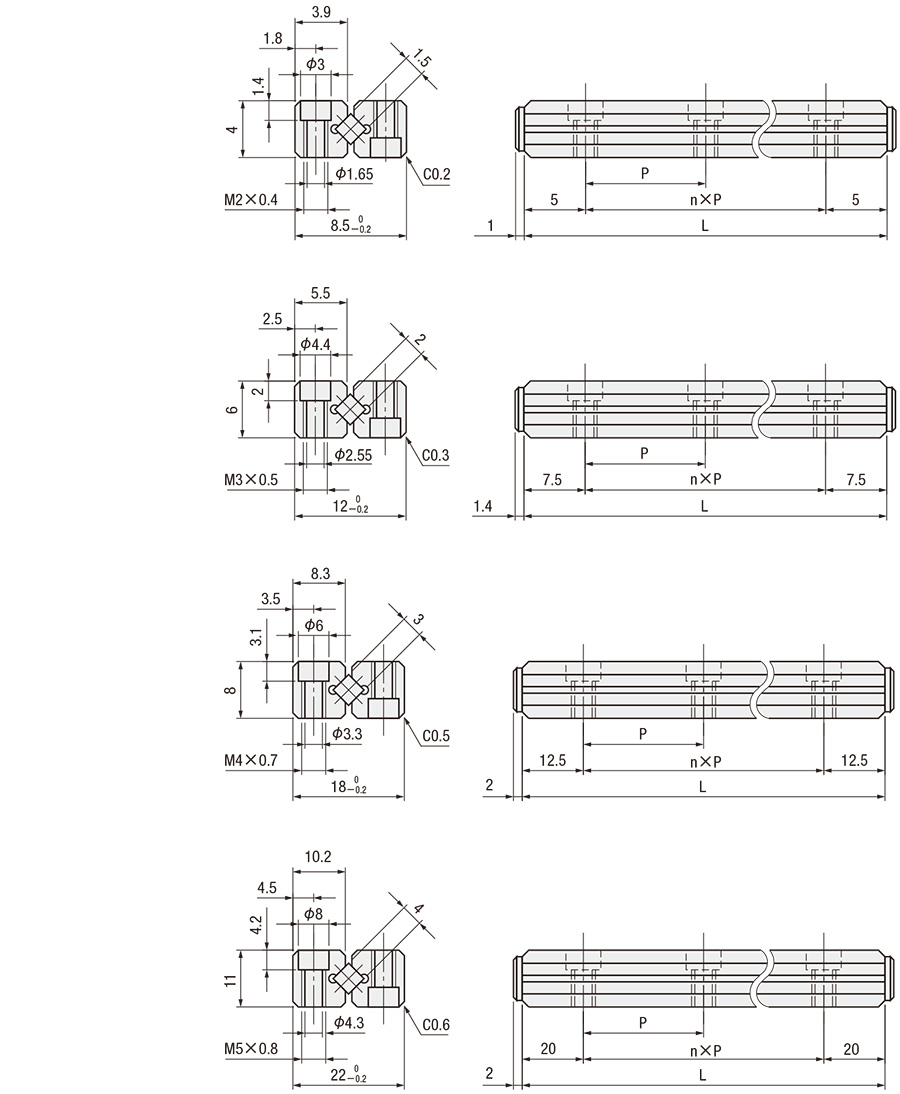

外形図
1000シリーズ 2000シリーズ 3000シリーズ 4000シリーズ

Type[ M ] 材質[ H ] 硬度耐熱温度
E-CRVSUJ2相当60HRC～-20～110℃
E-CRVSステンレス58HRC～-20～140℃
[ ! ]1セット：レール4本；ボールリテーナセット2本
[ ! ]取付や使用中に錆が発生する恐れがありますので、必ず防錆対策を行ってください。
規格表
注文例型式（Type・No.）
 E－CRV1020
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
シリーズ型番ストローク
(往復)		Ln×Pローラケージ
1本当たりの
ローラ本数		基本定格荷重￥基準単価
TypeNo. Co(静)C(動)EーCRVEーCRVS
NN
1000E−CRV
(SUJ2相当)

E−CRVS
(ステンレス)		102012201×1054903455,2607,530
103022302×1076864835,8008,290
104027403×10109806906,3709,120
105032504×101312748976,3709,120
106037605×1016156811046,3709,120
107042706×1019186213116,3709,120
108052807×1021205814496,3709,120
2000203018301×1558806354,8106,880
204524452×158140810165,4707,870
206030603×1511193613976,2208,910
207544754×1513228816516,2208,910
209050905×1516281620326,2208,910
20105641056×1518316822866,2208,910
20120701207×1521369626676,2208,910
20135841358×1523404829216,2208,910
20150901509×1526457633026,2208,910
201659616510×1529510436836,22011,500
2018010218011×1532563240646,22011,500
3000305028501×257254119254,3206,210
307548752×2510363027505,3507,620
30100581003×2514508238505,3507,620
30125781254×2517617146755,3507,620
30150881505×2521762357755,3507,620
301751081756×2524871266005,3509,900
302001182007×25281016477005,35010,700
302251382258×25311125385255,35011,500
302501482509×25351270596255,35012,500
4000408058801×407534844595,3507,620
40120821202×4011840470075,3507,620
401601061603×40151146095555,3507,620
402001302004×401914516121035,3509,900
402401542405×402317572146515,35010,700
kgf＝N×0.101972
※表内赤文字は24年12月に追加した商品です。
製品比較情報
型式当社類似品
CRV、CRVS		エコノミーシリーズ
E-CRV、E-CRVS
材質□CRVSUJ2SUJ2相当
□CRVSSUS440C相当ステンレス鋼
硬度□CRV60HRC～60HRC～
□CRVS58HRC～58HRC～
シリーズ別
「L寸」
バリエーション		100020・30・4020・30・40・50・60・70
200030・45・6030・45・60・75・90・105・120・135・150・165
300050・7550・75・100・125・150・175・200・225・250
4000ー80・120・160・200・240
基本定格荷重
類似：CRV3075
エコ：E-CRV3075		C（動）N54092750
C0（静）N67703630
RoHS対応対応対応

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
No.(ストローク（往復）)
シリーズ
L寸法(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
軸受鋼
1020(12)
1000
20

1個

5,260円( 5,786円 )

在庫品1日目

当日出荷可能

軸受鋼
1030(22)
1000
30

1個

5,800円( 6,380円 )

13日目～

軸受鋼
1040(27)
1000
40

1個

6,370円( 7,007円 )

13日目～

軸受鋼
1050(32)
1000
50

1個

6,370円( 7,007円 )

13日目～

軸受鋼
1060(37)
1000
60

1個

6,370円( 7,007円 )

13日目～

軸受鋼
1070(42)
1000
70

1個

6,370円( 7,007円 )

14日目～

軸受鋼
1080(52)
1000
80

1個

6,370円( 7,007円 )

14日目～

軸受鋼
20105(64)
2000
105

1個

6,220円( 6,842円 )

14日目～

軸受鋼
20120(70)
2000
120

1個

6,220円( 6,842円 )

14日目～

軸受鋼
20135(84)
2000
135

1個

6,220円( 6,842円 )

14日目～

軸受鋼
20150(90)
2000
150

1個

6,220円( 6,842円 )

14日目～

軸受鋼
20165(96)
2000
165

1個

6,220円( 6,842円 )

14日目～

軸受鋼
20180(102)
2000
180

1個

6,220円( 6,842円 )

14日目～

軸受鋼
2030(18)
2000
30

1個

4,810円( 5,291円 )

在庫品1日目

当日出荷可能

軸受鋼
2045(24)
2000
45

1個

5,470円( 6,017円 )

13日目～

軸受鋼
2060(30)
2000
60

1個

6,220円( 6,842円 )

在庫品1日目

当日出荷可能

軸受鋼
2075(44)
2000
75

1個

6,220円( 6,842円 )

13日目～

軸受鋼
2090(50)
2000
90

1個

6,220円( 6,842円 )

13日目～

軸受鋼
30100(58)
3000
100

1個

5,350円( 5,885円 )

13日目～

軸受鋼
30125(78)
3000
125

1個

5,350円( 5,885円 )

13日目～

軸受鋼
30150(88)
3000
150

1個

5,350円( 5,885円 )

13日目～

軸受鋼
30175(108)
3000
175

1個

5,350円( 5,885円 )

14日目～

軸受鋼
30200(118)
3000
200

1個

5,350円( 5,885円 )

14日目～

軸受鋼
30225(138)
3000
225

1個

5,350円( 5,885円 )

14日目～

軸受鋼
30250(148)
3000
250

1個

5,350円( 5,885円 )

14日目～

軸受鋼
3050(28)
3000
50

1個

4,320円( 4,752円 )

在庫品1日目

当日出荷可能

軸受鋼
3075(48)
3000
75

1個

5,350円( 5,885円 )

在庫品1日目

当日出荷可能

軸受鋼
40120(82)
4000
120

1個

5,350円( 5,885円 )

13日目～

軸受鋼
40160(106)
4000
160

1個

5,350円( 5,885円 )

13日目～

軸受鋼
40200(130)
4000
200

1個

5,350円( 5,885円 )

14日目～

軸受鋼
40240(154)
4000
240

1個

5,350円( 5,885円 )

14日目～

軸受鋼
4080(58)
4000
80

1個

5,350円( 5,885円 )

13日目～

ステンレス
1020(12)
1000
20

1個

7,530円( 8,283円 )

14日目～

ステンレス
1030(22)
1000
30

1個

8,290円( 9,119円 )

14日目～

ステンレス
1040(27)
1000
40

1個

9,120円( 10,032円 )

14日目～

ステンレス
1050(32)
1000
50

1個

9,120円( 10,032円 )

14日目～

ステンレス
1060(37)
1000
60

1個

9,120円( 10,032円 )

14日目～

ステンレス
1070(42)
1000
70

1個

9,120円( 10,032円 )

15日目～

ステンレス
1080(52)
1000
80

1個

9,120円( 10,032円 )

15日目～

ステンレス
20105(64)
2000
105

1個

8,910円( 9,801円 )

14日目～

ステンレス
20120(70)
2000
120

1個

8,910円( 9,801円 )

14日目～

ステンレス
20135(84)
2000
135

1個

8,910円( 9,801円 )

14日目～

ステンレス
20150(90)
2000
150

1個

8,910円( 9,801円 )

14日目～

ステンレス
20165(96)
2000
165

1個

11,500円( 12,650円 )

在庫品1日目

当日出荷可能

ステンレス
20180(102)
2000
180

1個

11,500円( 12,650円 )

在庫品1日目

当日出荷可能

ステンレス
2030(18)
2000
30

1個

6,880円( 7,568円 )

13日目～

ステンレス
2045(24)
2000
45

1個

7,870円( 8,657円 )

13日目～

ステンレス
2060(30)
2000
60

1個

8,910円( 9,801円 )

13日目～

ステンレス
2075(44)
2000
75

1個

8,910円( 9,801円 )

13日目～

ステンレス
2090(50)
2000
90

1個

8,910円( 9,801円 )

13日目～

ステンレス
30100(58)
3000
100

1個

7,620円( 8,382円 )

13日目～

ステンレス
30125(78)
3000
125

1個

7,620円( 8,382円 )

13日目～

ステンレス
30150(88)
3000
150

1個

7,620円( 8,382円 )

13日目～

ステンレス
30175(108)
3000
175

1個

9,900円( 10,890円 )

在庫品1日目

当日出荷可能

ステンレス
30200(118)
3000
200

1個

10,700円( 11,770円 )

在庫品1日目

当日出荷可能

ステンレス
30225(138)
3000
225

1個

11,500円( 12,650円 )

在庫品1日目

当日出荷可能

ステンレス
30250(148)
3000
250

1個

12,500円( 13,750円 )

在庫品1日目

当日出荷可能

ステンレス
3050(28)
3000
50

1個

6,210円( 6,831円 )

13日目～

ステンレス
3075(48)
3000
75

1個

7,620円( 8,382円 )

13日目～

ステンレス
40120(82)
4000
120

1個

7,620円( 8,382円 )

13日目～

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年12月時点の情報になります。

概要・仕様

概要
■精度
クロスローラガイドの精度は、
基準面と軌道面の平行度で表します。

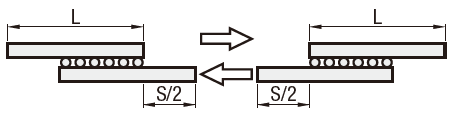

■ストローク
ストロークは下図の様に左右対称にストロークの1/2だけ移動します。

[ ! ]ケージずれ
　以下の条件で使用した場合、テーブル停止時にケージにかかる慣性力により
　ケージずれが生じることがあります。
　ケージずれ防止策として、使用中に数回のフルストローク移動を行いケージを
　中央に揃えることを推奨いたします。
・ハーフストロークでの使用
・高速での使用
選定計算
■定格荷重
クロスローラガイドの定格荷重は、下表より算出します。
1軸使用 1軸縦使用 2軸並列使用
負荷方向  負荷方向  負荷方向
動定格荷重
(N)		  動定格荷重
(N)		  動定格荷重
(N)
静定格荷重
(N)		  静定格荷重
(N)		  静定格荷重
(N)
C1： ローラ1ヶあたりの基本動定格荷重（N） CO1： ローラ1ヶあたりの基本静定格荷重（N）　Z： 転動体数
■定格寿命
クロスローラガイドの寿命は次式より算出します。
L ： 寿命（km）
fT ： 温度係数（図参照）
C ： 動定格荷重（N）
fw ： 荷重係数（表参照）
P ： 作用荷重（N）

寿命時間
Lh ： 寿命時間（hr）
L ： 寿命（km） 
ℓs ： ストローク長さ（m）
n1 ： 毎分往復回数（cpm）

-関連係数の説明-
●荷重係数（fW）
クロスローラテーブルに作用する荷重を計算する場合、物体の重量のほかに運動速度に起因する慣性力、あるいはモーメント荷重、さらには各々の時間的変化なども正確に求めることが必要です。しかし、往復運動においては常に起動・停止の繰返しが伴う以外にも、振動・衝撃の要素が考えられ、正確な計算は困難です。
したがって、表の荷動係数を用い、寿命計算を簡素化します。
表 荷重係数
使用条件fw
外部からの衝撃振動もなく速度も遅い場合 15m/min以下1.0〜1.5
特に著しい衝撃振動もなく速度も中速の場合 60m/min以下1.5〜2.0
外部から衝撃振動があり速度は高速の場合 60m/minを超えるもの2.0〜3.5

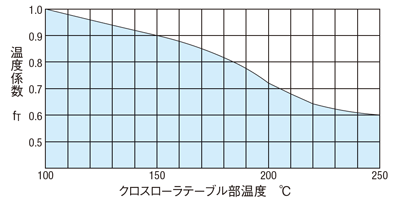

●温度係数（fT）
クロスローラテーブルの温度が100℃を超えると、クロスローラテーブルおよび軸の硬度が下がり、常温で使用する場合より許容荷重が減少し、寿命も短くなります。
定格寿命を温度係数で補正してください。
図　温度係数

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 クロスローラガイド 1000・2000・3000・4000シリーズ

【エコノミーシリーズ】 RoHS対応 クロスローラガイド 1000・2000・3000・4000シリーズ

    クロスローラーガイド

    クロスローラーガイド

      クロスローラ SCVRシリーズ

      クロスローラ SCVRシリーズ

        クロスローラーガイド（WRG形）

        クロスローラーガイド（WRG形）

          クロスローラーガイド(WRGO形)

          クロスローラーガイド(WRGO形)

            LGCシリーズクロスローラガイド

            LGCシリーズクロスローラガイド

              LGCシリーズクロスローラガイド ローラーケージ

              LGCシリーズクロスローラガイド ローラーケージ

                スライドウェイ SV形

                スライドウェイ SV形

                  インデックスプランジャ PXVS-A／PXVS-B

                  インデックスプランジャ PXVS-A／PXVS-B

                    【クリーン洗浄品】クランプレバー　ステンレスシリーズ

                    【クリーン洗浄品】クランプレバー　ステンレスシリーズ

                      Ｖガイドユニット品　セット品

                      Ｖガイドユニット品　セット品

                        ボールスライドガイド　ボルト穴タイプ／タップタイプ

                        ボールスライドガイド　ボルト穴タイプ／タップタイプ

                          【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

                          【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド
                            メーカー ミスミ ミスミ SBC(エス・ビー・シー） WONST WONST AirTAC（エアタック） AirTAC（エアタック） 日本ベアリング 鍋屋バイテック ミスミ ミスミ ミスミ ミスミ
                            通常価格 4,320円～ 7,210円～ 6,297円～ 5,057円～ 10,901円～ 5,517円～ 846円～ 11,342円～ 4,228円～ 3,050円～ - 4,210円～ -
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 9日目～   5日目～   15日目～   12日目   3日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   3日目   在庫品1日目   当日出荷可能 7日目～

                            【エコノミーシリーズ】 RoHS対応 クロスローラガイド 1000・2000・3000・4000シリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            クロスローラーガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
