【エコノミーシリーズ】クローズドループステッピングモーター　57シリーズ

【エコノミーシリーズ】クローズドループステッピングモーター　57シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,290円 ～ 13,050円
税込価格
6,919円 ～ 14,355円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

未確定7件の候補があります。

Loading...

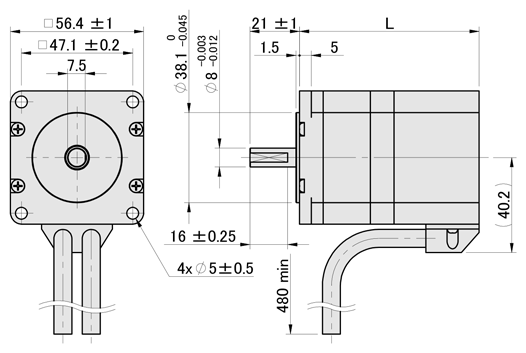

外形図


外形図
ドライバモータ
規格表
注文例 セット品型番
E-57ESTM01+EDR57A+3
セット品型番シリーズ励磁最大静止トルク
(N·M)		L
(mm)		定格電流
（A/相）		電気抵抗/相
(Ω)		インダクタンス/相
(mH)		ローター慣性モーメント
(g.cm²)		電源電圧
(V)		エンコーダケーブルセット品質量
（g）		セット品
￥基準単価
E－57ESTM01＋EDR57A＋3571.276±250.30.95310VDC:
24－80		E－ECABLE3M(3m)1530
¥12,030
E－57ESTM01＋EDR57A＋5E－ECABLE5M(5m)1530
¥12,480
E－57ESTM02＋EDR57A＋3296±20.431.45500E－ECABLE3M(3m)1730
¥12,600
E－57ESTM02＋EDR57A＋5E－ECABLE5M(5m)1730
¥13,050
[ ! ]付属するドライバの仕様、配線図の詳細はこちら
技術データ（S-T カーブ）
                                ■E-57ESTM01 励磁最大静止トルク：1.2N・m                                                   ■E-57ESTM02 励磁最大静止トルク：2N・m
注意事項
注意
1.ドライバとモータは1：1の組合せで、別途電流を設定する必要はありません。
2. ピッチは回転の滑らかさを調整することはできますが、精度を高めることはできません。
3. ステッピングモータはステッピングドライバと併用する必要があり、直接電源に接続することはできません。
4. クローズドループステッピングモータは、エンコーダー配線に接続してから使用してください。
5. モータの結線は、モータ背面の図面に厳密に従って行ってください。
関連商品

型番リスト

表示件数:
  1. 1
型番
種類
電源
制御方法
角フランジ寸法(mm)
ステップ角(deg)
駆動方式
励磁最大静止トルク【詳細】(N･m)
適用アクチュエータ
ローター慣性モーメント(g.cm²)
電気抵抗/相(Ω)
インダクタンス/相(mH)
ステップ角(°)
ドライバ電源圧力(v)
付属品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
モータ単体
二相
-
56.4
1.8
-
1.2
E-EDR57A
310
0.3
0.95
1.8
-
-

1個

6,290円( 6,919円 )

9日目～

セット品
二相
クローズドループ
56.4
1.8
バイポーラ
1.2
-
310
0.3
0.95
1.8
VDC:24-80
モーター+アクチュエータ+エンコーダーケーブル3mが含まれています。

1個

12,030円( 13,233円 )

9日目～

セット品
二相
クローズドループ
56.4
1.8
バイポーラ
1.2
-
310
0.3
0.95
1.8
VDC:24-80
モーター+アクチュエータ+エンコーダーケーブル5mが含まれています。

1個

12,480円( 13,728円 )

9日目～

モータ単体
二相
-
56.4
1.8
-
2
E-EDR57A
500
0.43
1.45
1.8
-
-

1個

6,740円( 7,414円 )

9日目～

セット品
二相
クローズドループ
56.4
1.8
バイポーラ
2
-
500
0.43
1.45
1.8
VDC:24-80
モーター+アクチュエータ+エンコーダーケーブル3mが含まれています。

1個

12,600円( 13,860円 )

9日目～

セット品
二相
クローズドループ
56.4
1.8
バイポーラ
2
-
500
0.43
1.45
1.8
VDC:24-80
モーター+アクチュエータ+エンコーダーケーブル5mが含まれています。

1個

13,050円( 14,355円 )

9日目～

ドライバ単体
-
クローズドループ
-
-
バイポーラ
-
-
-
-
-
-
VDC:24-80
-

1個

9,560円( 10,516円 )

9日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
