【エコノミーシリーズ】クローズドループステッピングモーター 86シリーズ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 通常価格(税別)
- 9,560円 ～ 19,620円
- 税込価格
- 10,516円 ～ 21,582円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

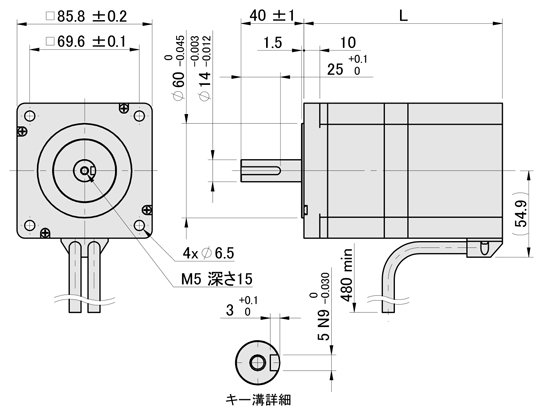

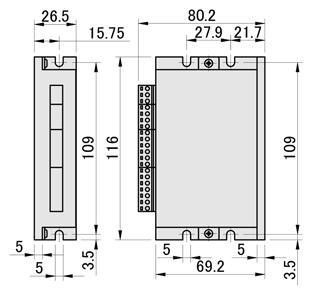

外形図
| ドライバ | モータ |
 |  |
| 注文例 | セット品型番 |
| E-86ESTM01+EDR86A+3 |
| セット品型番 | シリーズ | 励磁最大静止トルク (N·M) | L (mm) | 定格電流 （A/相） | 電気抵抗/相 (Ω) | インダクタンス/相 (mH) | ローター慣性モーメント (g.cm²) | 電源電圧 (V) | エンコーダケーブル | セット品質量 （g） | セット品 ￥基準単価 |
| E－86ESTM01＋EDR86A＋3 | 86 | 8 | 126±2 | 6 | 0.61 | 3.6 | 2800 | VDC: 24－80 | E－ECABLE3M(3m) | 2130 | ¥16,930 |
| E－86ESTM01＋EDR86A＋5 | E－ECABLE5M(5m) | 2130 | ¥17,380 | ||||||||
| E－86ESTM02＋EDR86A＋3 | 12 | 157±2 | 0.75 | 5.2 | 4300 | E－ECABLE3M(3m) | 2830 | ¥19,170 | |||
| E－86ESTM02＋EDR86A＋5 | E－ECABLE5M(5m) | 2830 | ¥19,620 |
1.ドライバとモータは1：1の組合せで、別途電流を設定する必要はありません。
2. ピッチは回転の滑らかさを調整することはできますが、精度を高めることはできません。
3. ステッピングモータはステッピングドライバと併用する必要があり、直接電源に接続することはできません。
4. クローズドループステッピングモータは、エンコーダー配線に接続してから使用してください。
5. モータの結線は、モータ背面の図面に厳密に従って行ってください。
型番リスト
- 表示件数:
モータ単体
|
二相
|
-
|
85.8
|
1.8
|
-
|
8
|
E-EDR86A
|
2800
|
0.61
|
3.6
|
1.8
|
-
|
-
| 1個 | 10,210円(
11,231円
) | 9日目～ | |
セット品
|
二相
|
クローズドループ
|
85.8
|
1.8
|
バイポーラ
|
8
|
-
|
2800
|
0.61
|
3.6
|
1.8
|
VDC:24-80
|
モーター+アクチュエータ+エンコーダーケーブル3mが含まれています。
| 1個 | 16,930円(
18,623円
) | 9日目～ | |
セット品
|
二相
|
クローズドループ
|
85.8
|
1.8
|
バイポーラ
|
8
|
-
|
2800
|
0.61
|
3.6
|
1.8
|
VDC:24-80
|
モーター+アクチュエータ+エンコーダーケーブル5mが含まれています。
| 1個 | 17,380円(
19,118円
) | 9日目～ | |
モータ単体
|
二相
|
-
|
85.8
|
1.8
|
-
|
12
|
E-EDR86A
|
4300
|
0.75
|
5.2
|
1.8
|
-
|
-
| 1個 | 12,000円(
13,200円
) | 9日目～ | |
セット品
|
二相
|
クローズドループ
|
85.8
|
1.8
|
バイポーラ
|
12
|
-
|
4300
|
0.75
|
5.2
|
1.8
|
VDC:24-80
|
モーター+アクチュエータ+エンコーダーケーブル3mが含まれています。
| 1個 | 19,170円(
21,087円
) | 9日目～ | |
セット品
|
二相
|
クローズドループ
|
85.8
|
1.8
|
バイポーラ
|
12
|
-
|
4300
|
0.75
|
5.2
|
1.8
|
VDC:24-80
|
モーター+アクチュエータ+エンコーダーケーブル5mが含まれています。
| 1個 | 19,620円(
21,582円
) | 9日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
