型番：E-EDR86A
【エコノミーシリーズ】クローズドループステッピングモーター 86シリーズ 经济型 闭环步进电机 86系列
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 通常単価(税別)
- 9,560円
- 税込単価
- 10,516円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
E-EDR86A の仕様・寸法情報
外形図
| ドライバ | モータ |
 |  |
| 注文例 | セット品型番 |
| E-86ESTM01+EDR86A+3 |
| セット品型番 | シリーズ | 励磁最大静止トルク (N·M) | L (mm) | 定格電流 （A/相） | 電気抵抗/相 (Ω) | インダクタンス/相 (mH) | ローター慣性モーメント (g.cm²) | 電源電圧 (V) | エンコーダケーブル | セット品質量 （g） | セット品 ￥基準単価 |
| E－86ESTM01＋EDR86A＋3 | 86 | 8 | 126±2 | 6 | 0.61 | 3.6 | 2800 | VDC: 24－80 | E－ECABLE3M(3m) | 2130 | ¥16,930 |
| E－86ESTM01＋EDR86A＋5 | E－ECABLE5M(5m) | 2130 | ¥17,380 | ||||||||
| E－86ESTM02＋EDR86A＋3 | 12 | 157±2 | 0.75 | 5.2 | 4300 | E－ECABLE3M(3m) | 2830 | ¥19,170 | |||
| E－86ESTM02＋EDR86A＋5 | E－ECABLE5M(5m) | 2830 | ¥19,620 |
概要
E-EDR は、当社が多年にわたる低電圧サーボシステムの経験に基づいて開発した新型低電圧ハイブリッドサーボ製品です。
本製品は、最新のDSP デジタル処理チップと先進の可変電流および可変周波数制御アルゴリズム技術を採用し、
機器メーカーに高コストパフォーマンスのハイブリッドサーボドライバソリューションを提供します。
E-EDR はコンパクトな構造で、小型でスペースを節約し、電磁干渉を低減します。
優れた振動技術と低発熱技術を採用し、モータとドライバの発熱、振動、騒音などの問題を効果的に解決し、低発熱で環境に優しい製品です。
● 使用電圧：直流入力電圧24VDC～80VDC、推奨動作電圧36V/48V
● 連続出力電流：最大値8.0A、最大ピーク電流13A（先進のハイブリッドサーボ過負荷能力）
● 差動およびシングルエンドパルス/方向指令を受け入れ、位置/速度/トルクの3 つの制御モードを持つ
● FOC 磁場位置決め制御技術と空間ベクトルパルス幅変調（SVPWM）閉ループ制御技術を採用
● 先進の可変電流技術と可変周波数技術を採用し、モータとドライバの発熱を効果的に低減
● 各回転のパルス数は調整ソフトウェアまたはディップスイッチで設定可能（細分化）
● 過電圧、低電圧、過電流および超差などの保護機能を備える
● シングル/ダブルパルスモード、パルス有効エッジは選択可能（シリアルポート接続で上位機器から選択）
● 制御指令の最大パルス周波数は500KHz（出荷時は200KHz）
● パルス、方向およびイネーブル信号入力インターフェースの電圧は4.5-28V に対応
● RS232 シリアルポート調整機能を備えるが、専用のシリアルポート調整ケーブルが必要
● 性能：速度が安定しており、オーバーシュートや追従誤差が小さく、モータとドライバの発熱が少ない
ネジ締め機、ワイヤーストリッパー、巻線機、端子圧着機、レーザー機、インクジェットプリンター、中・小型彫刻機、電子加工装置、自動ピッキング設備、専用CNC工作機械、
包装装置、ロボットなどのさまざまな中・小型の自動化設備・機器に適しています。特に低騒音、高速化が求められる機器において優れた効果を発揮します。
電気的特性
| 項目 | E-EDR | |||
| 最小値 | 代表値 | 最大値 | 単位位 | |
| 出力電流（連続） | 0.5 | - | 13 | A |
| 電源電圧（DC） | 24 | 36/48 | 80 | Vdc |
| 入力電流（理論値） | 6 | 10 | 16 | mA |
| 入力電圧（理論値） | 4.5 | 5 | 28 | Vdc |
| パルス周波数 | 0 | 200 | 500 | kHz |
| 絶縁抵抗 | 100 | - | - | MΩ |
| 冷却方式 | 自然冷却または強制空冷 | |
| 使用環境 | 周辺環境 | 他の熱源機器の近くに置かないでください。粉塵やオイルミスト、腐食性ガスのある場所、湿度が高く、強い振動のある場所での使用を避けてください。 また、可燃性ガスや導電性粉塵のある場所での使用を控えてください。 |
| 温度 | -5℃ ～ +45℃ | |
| 湿度 | 40 ～ 90%RH | |
| 振動 | 10 ～ 55Hz／0.15mm | |
| 保存温度 | -20℃ ～ +65℃ | |
| 海抜 | 1000m以下 | |
| 重量 | 約1.4KG | |
 |

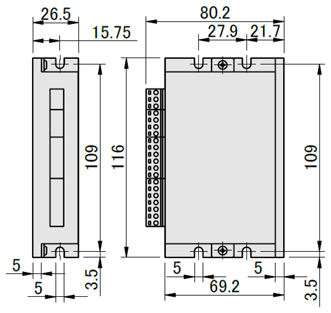

| 図1 E-EDR ハイブリッドモータドライバ寸法図 |
ドライバが安定して運転できる環境温度は通常-5℃～45℃以内、ドライバの使用温度は65℃以内、モータの使用温度は70℃以内ですが、
必要に応じてドライバの近くに冷却ファンを取付け、強制冷却によりドライバが確実に動作できる環境温度を確保します。
インターフェースの説明
制御ポート
緑色を採用8Pin の3.81mm 間隔端子
| ピン番号 | 信号 | 機能 | 説明 |
| 1 | PUL+ | パルスプラス側入力 | 4.5V～28Vのレベル信号に対応 |
| 2 | PUL- | パルスマイナス側入力 | |
| 3 | DIR+ | 方向プラス側入力 | |
| 4 | DIR- | 方向マイナス側入力 | |
| 5 | ENA+ | イネーブルプラス側入力 | |
| 6 | ENA- | イネーブルマイナス側入力 | |
| 7 | ALM+ | アラーム信号プラス側出力 | オープンコレクタOC出力、最大プルアップレベル24V、最大出力電流100mA |
| 8 | ALM- | アラーム信号マイナス側出力 |
緑、3 ピンの3.81mm 間隔ネジ付き端子を採用（電源の正負極を逆接しないようにご注意ください!!!）
| ピン番号 | 信号 | 機能説明 |
| 1 | +VDC | 電源プラス側入力、入力電圧は24 ～ 80Vdc |
| 2 | GND | 電源マイナス側入力 |
| 3 | NC | 信号なし |
緑、6 ピンの3.81mm 間隔ネジ付き端子を採用（電源の正負極を逆接しないようにご注意ください!!!）
| ピン番号 | 信号 | 機能説明 |
| 1 | EB+ | エンコーダ信号B+入力 |
| 2 | EB- | エンコーダ信号B-入力 |
| 3 | EA+ | エンコーダ信号A+入力 |
| 4 | EA- | エンコーダ信号A-入力 |
| 5 | VCC | ドライバ+5V出力、エンコーダに電源供給 |
| 6 | EGND | ドライバGND出力、エンコーダに電源供給 |
緑色LED は電源表示灯です。ドライバの電源がON の時に点灯し、OFF の時に消灯します。赤色LED はエラー表示灯です。
エラーが発生した場合に5 秒周期で点滅し、エラーが解消されると、常時消灯します。赤色LED の周波数は2Hz、200ms点灯し、300ms 消灯します。
赤色LEDが5 秒間に点滅する回数は、それぞれのエラー情報を表します。詳細は下表の通りになります。
| No | 点滅回数 | 赤色LED点滅波形 | 異常理由 |
| 1 | 1 |  | 過電流エラー（Iピーク値≥25A） |
| 2 | 2 |  | 過電圧エラー（Vdc≥90V） |
| 3 | 4 |  | モータの相欠損 |
| 4 | 7 |  | モータの超差 |
| 5 | 9 |  | ドライバの故障 |
E-EDR ドライバの信号入力インターフェースは、差動信号入力、電流ソース出力および電流シンク出力に対応しており、高速フォトカプラを内蔵しています。
出力はトランジスタのオープンコレクタOC 出力で、インターフェースの接続方法は以下の通りです
 |

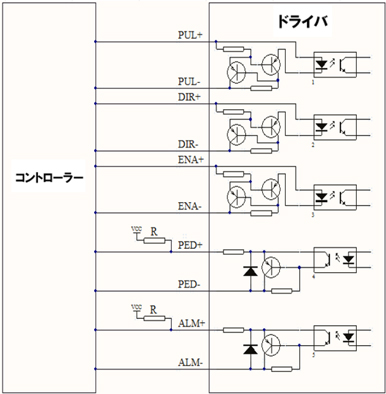

| 図2 入力信号差動接続 |
 |

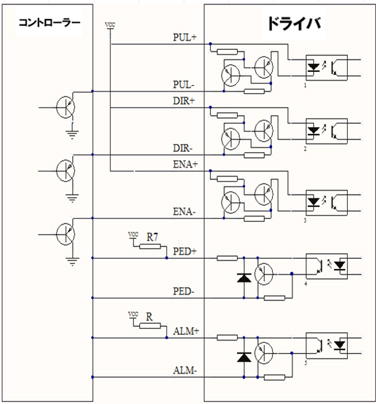

| 図3 電流ソース出力回路接続方法 |
 |

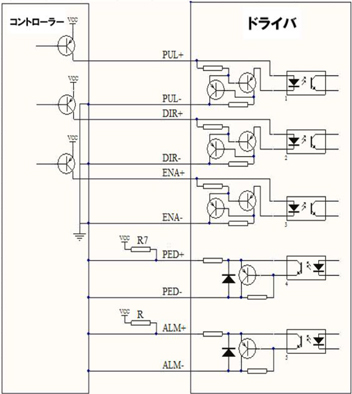

| 図4 電流シンク出力接続方法 |
図の信号入力インターフェースの電圧範囲は4.5～28Vdcで、シングルエンド接続にしても差動接続にしても、直列電流制限抵抗は必要ありません。
出力インターフェースの最大外部プルアップ電圧が28Vdc、最大出力電流が100mA の場合は、外部プルアップ電圧、基本パラメータ値に従い、適切なプルアップ抵抗を選定しますが、
外部プルアップ電圧が24Vdc の場合はプルアップ抵抗が2K を、外部プルアップ電圧が12Vdc の場合はプルアップ抵抗が1K を選定します。
リレーまたはモータのブレーキコイルを駆動する場合は、弊社のアプリケーションエンジニアにお問い合わせください。
1.ドライバとモータは1：1の組合せで、別途電流を設定する必要はありません。
2. ピッチは回転の滑らかさを調整することはできますが、精度を高めることはできません。
3. ステッピングモータはステッピングドライバと併用する必要があり、直接電源に接続することはできません。
4. クローズドループステッピングモータは、エンコーダー配線に接続してから使用してください。
5. モータの結線は、モータ背面の図面に厳密に従って行ってください。
型番リスト
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
類似品
この商品に近い類似品がありませんでした。
E-EDR86Aで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
