【エコノミーシリーズ】 RoHS対応 アルミ抜差し蝶番
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 330円 ～ 440円
- 税込価格
- 363円 ～ 484円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 環境対応：
- RoHS対応（10物質）
-
- 種類：
- 抜差し蝶番
-
- 本体材質：
- A6063S-T5
-
- 取付方法：
- ねじ止め
-
- 取付種類：
- 皿穴
-
- 本体表面処理：
- ブラスト研磨
-
- 適用蝶番：
- スタンダード
(i)ご注意
- 本商品は当社類似品と型番中の記号の意味合いが異なります。
- 当社類似品の型番は左勝手がHHPNL、右勝手がHHPNRですが、
エコノミーシリーズでは左勝手がE−HHPNR、右勝手がE−HHPNLとなりますので、選定の際にはご注意ください。 - 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。

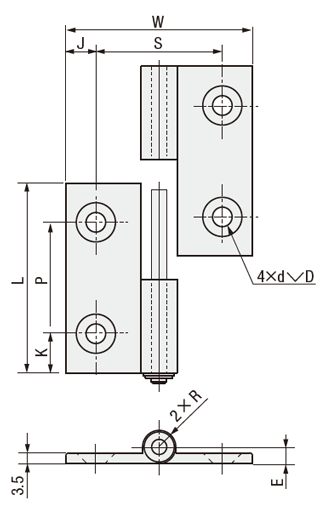

外形図・規格表
（図示は左勝手用）[ ! ]ミスミの抜差し蝶番は筐体や扉の表面に取り付けることを想定して定義しています。
筐体の右側に取り付ける場合は右勝手、左側に取り付ける場合は左勝手となります。
なお、右勝手の型番はE−HHPNL、左勝手の型番はE−HHPNRとなりますので、選定の際にはご注意ください。
| Type | [ M ] 材質 | [ S ] 表面処理 | |
| 本体 | ブッシュ | ||
| E−HHPNL(右勝手用) E−HHPNR(左勝手用) | A6063S-T5 | ポリアセタール | 白アルマイト |
| 注文例 | 型番（Type·No.） |
| E-HHPNR5 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | W | K | P | J | S | ｄ キリ | D 皿ザグリ | E | R | ＊許容荷重 | 質量 (g) | ￥基準単価 | ||
| Type | No. | (kg) | (N) | ||||||||||||
| E−HHPNL(右勝手用) E−HHPNR(左勝手用) | 5 | 47 | 36 | 11 | 25 | 7.5 | 21 | 5.5 | 11 | 5 | 5 | 10 | 98 | 22 | 330 |
| 6 | 48 | 8.5 | 30 | 8 | 32 | 6.5 | 13 | 5.5 | 5.5 | 33 | 380 | ||||
| 8 | 63 | 62 | 13 | 37 | 10 | 42 | 48 | 440 | |||||||
[ ! ]ミスミの抜差し蝶番は筐体や扉の表面に取り付けることを想定して定義しています。
筐体の右側に取り付ける場合は右勝手、左側に取り付ける場合は左勝手となります。
なお、右勝手の型番はE−HHPNL、左勝手の型番はE−HHPNRとなりますので、選定の際にはご注意ください。
| 当社類似品 HHPNL・HHPNR | エコノミーシリーズ E−HHPNR・E−HHPNL | |
| 材質 | A6063−T5 | A6063−T5 |
| 表面処理 | アルマイト処理 | アルマイト処理 |
| *許容荷重 (N) | 98 | 98 |
| L寸 長さ (㎜) | 47・63 | 47・63 |
| W寸 幅 (㎜) | 36・48・62 | 36・48・62 |
| RoHS10 | 対応 | 対応 |
■蝶番種類
| 種類 | 蝶番 | 抜差し蝶番 | ハタ蝶番 | 長蝶番 |
|---|---|---|---|---|
| 写真 |
|
|
|
|
| 特徴 | ・最も一般的な蝶番 | ・取り外し可能 ・メンテナンスや掃除頻度の多い場面で利用 | ・360度回転可能 ・扉が大きく回転が必要な場面等で利用 | ・寸法指定可能 ・アルミフレーム扉用に使用 |

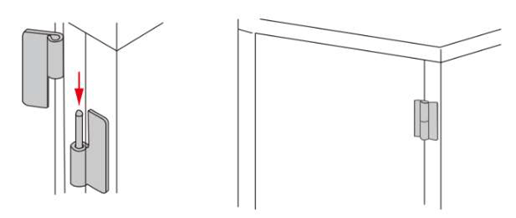

E-HHPNR■左右勝手について
ミスミの蝶番は筐体や扉の表面に取り付けることを想定し定義しています。筐体の右側に取り付ける場合は右勝手、左側に取り付ける場合は左勝手となります。（下図は右勝手）
型番リスト
- 表示件数:
| 型番 |
長さL(mm) |
幅 (W)(mm) |
勝手違い | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
47
|
36
|
右勝手用
| 10 | 1個 | 330円(
363円
) | 在庫品1日目 当日出荷可能 | |
47
|
48
|
右勝手用
| 10 | 1個 | 380円(
418円
) | 在庫品1日目 当日出荷可能 | |
63
|
62
|
右勝手用
| 10 | 1個 | 440円(
484円
) | 在庫品1日目 当日出荷可能 | |
47
|
36
|
左勝手用
| 10 | 1個 | 330円(
363円
) | 在庫品1日目 当日出荷可能 | |
47
|
48
|
左勝手用
| 10 | 1個 | 380円(
418円
) | 在庫品1日目 当日出荷可能 | |
63
|
62
|
左勝手用
| 10 | 1個 | 440円(
484円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品は当社類似品と型番中の記号の意味合いが異なります。
- 当社類似品の型番は左勝手がHHPNL、右勝手がHHPNRですが、
エコノミーシリーズでは左勝手がE−HHPNR、右勝手がE−HHPNLとなりますので、選定の際にはご注意ください。 - 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
