【クリーン洗浄品】シャフト　止め輪溝付き

【クリーン洗浄品】シャフト　止め輪溝付き

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定440件の候補があります。

Loading...

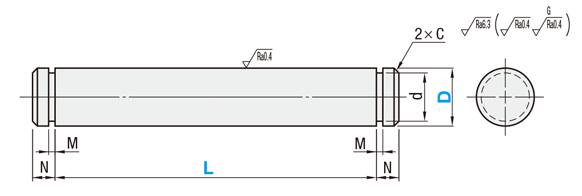

外形図・規格表


[ ! ]D部面粗度はメッキ品 メッキ無し品はです。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
D公差f8D公差g6D公差h5洗浄方法洗浄環境梱包形態梱包環境
SL-PSSFGR−−SUS304−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSFGR精密洗浄クラス1000脱気2重梱包クラス10
−SL-SSFARSL-SSFURSUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-SSFARSH-SSFUR精密洗浄クラス1000脱気2重梱包クラス10
−SL-PSSFARSL-PSSFUR硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上〜		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSFARSH-PSSFUR精密洗浄クラス1000脱気2重梱包クラス10
−SL-RSFAR−SUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-RSFAR精密洗浄クラス1000脱気2重梱包クラス10
−SL-RSSFAR−SUS440Cまたは
13Cr系ステンレス		脱脂洗浄一般環境防錆梱包一般環境
SH-RSSFAR精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >>こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]D公差f8タイプはD寸6以上となります。
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
−
L
SL-PSSFGR10
−
50
SH-PSSFGR16
−
100
D公差
Df8g6h5
3−−0.002
−0.008		  0
−0.004
4−0.004
−0.012		  0
−0.005
5
6−0.010
−0.028
8−0.013
−0.035		−0.005
−0.014		  0
−0.006
10
12−0.016
−0.043		−0.006
−0.017		  0
−0.008
13
15
16
18
20−0.020
−0.053		−0.007
−0.020		  0
−0.009
25
30
35−0.025
−0.064		−0.009
−0.025		  0
−0.011
40
50
型式L
指定1mm単位		NM d 適用止め輪C
TypeD許容差許容差
D公差f8（D≧6）
SL-PSSFGR
SH-PSSFGR

D公差g6
SL-SSFAR
SH-SSFAR

SL-PSSFAR
SH-PSSFAR

SL-RSFAR
SH-RSFAR

SL-RSSFAR
SH-RSSFAR

D公差h5
SL-SSFUR
SH-SSFUR

SL-PSSFUR
SH-PSSFUR

[ ! ]低温黒色クロムメッキ品
D≦30、L≦500		310〜40020.5＋0.05
  0		2＋0.06
  0		NETW□20.2以下
410〜4000.7＋0.1
  0		3NETW□3
510〜4004＋0.075
  0		NETW□4
620〜7965NETW□50.5以下
820〜79430.97＋0.09
  0		NETW□7
1020〜7941.15＋0.14
  0		9.6  0
−0.09		STW□10
1220〜792411.5  0
−0.11		STW□12
1325〜79212.4STW□13
1525〜79214.3STW□15
1630〜79215.2STW□16
1830〜7921.3517STW□18
2030〜79219  0
−0.21		STW□201.0以下
2535〜790523.9STW□25
3035〜7901.6528.6STW□30
3535～78861.7533STW□35
4035～7881.938STW□40
5035～7882.247STW□50
 E型止め輪はこちら、C型止め輪はこちらをご参照ください。

追加工詳細

・追加工詳細は下記よりご確認ください。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容適用条件指定例￥/1Code
NWC

片端止め輪加工無し

ーSL-PSSFGR20-300-NWC無料
LLC

L寸法の引出し位置を
止め輪加工の外側へ変更

[ ! ]LLC=指定1mm単位
[ ! ]LLC寸法とL寸法の位置が違います。		SL-PSSFGR20-LLC300無料

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
2130.004
13200.005
20300.006
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
5100.011
10180.014
18300.017
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
3・4条件なし（L/100）×0.05以下
5条件なし（L/100）×0.03以下
6～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
930±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
930±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm


■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

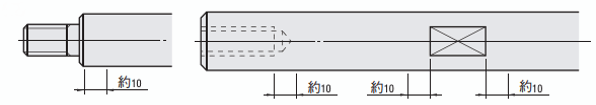

■硬度低下範囲

・加工部から10mm程度



(例)




■焼なましによる硬度低下加工部

・止め輪溝



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
30.5以上0.5以上
4
5
6～10
12・130.7以上
15～200.7以上
25～301.0以上

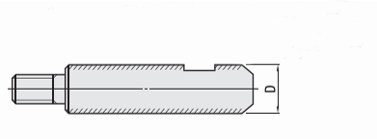

■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部



シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
